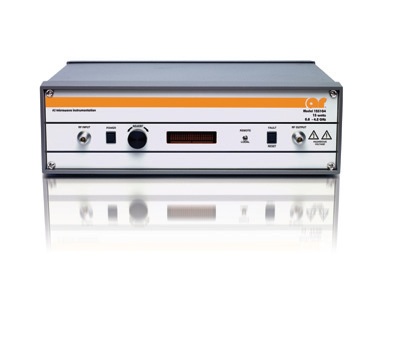

20S1G4 МКВ Усилитель мощности Amplifier Research (AR)




Цена:
Производитель: Amplifier Research
Файлы:
homeraytronicsoldpdf76011320s1g4pdf.pdf

Номинальнаявыходнаямощность

20 Вт мин

Входная мощность

1.0 мВт макс.

Выходная мощность при компрессии 3 dB

станд. 25 Вт/мин. 20 Вт

Выходная мощность при компрессии 1 dB

станд. 22 Вт/мин. 18 Вт

Частотная характеристика

0.7-4.2  МГц (мгновенное)

Усиление (при макс. установках)

43 dB мин.

Ход усиления (бесступенчатая регулировка)

10 dB мин. (4096 ступеней регулировки, удаленно)

Импеданс на входе

50 Ом, КСВН 1.5:1 max.

Полное выходное сопротивление

50 Ом, ном.

Точка перехвата составляющих третьего порядка

52 дБм

Габаритные размеры

50.3 x 15.5 x 37.6 см

Охлаждение

сжатый воздух

Разъемы

ВЧ вход: разъем N типа на передней панели

ВЧ выход: разъем N типа на передней панели

Масса

16.8 кг



Номер модели

ВЧ Вход

ВЧ Выход

Масса

Габариты

20S1G4

разъем  N типа на передней панели

разъем N типа на передней панели

16.8 кг

50.3 x 15.5 x 37.6 см

20S1G4M1

разъем  N типа на задней панели

разъем  N типа на задней панели

16.8 кг

50.3 x 15.5 x 37.6 см

20S1G4M2

аналогично 20S1G4, для монтирования в стойку

11.1 кг

48.3 x 12.7 x 37.6 см

20S1G4M3

аналогично 20S1G4M1, для монтирования в стойку

11.1 кг

48.3 x 12.7 x 37.6 см

20S1G4M4

снята с производства в июле 2011, все особенности присущи основной модели

16.8 кг

50.3 x 15.5 x 37.6 см
