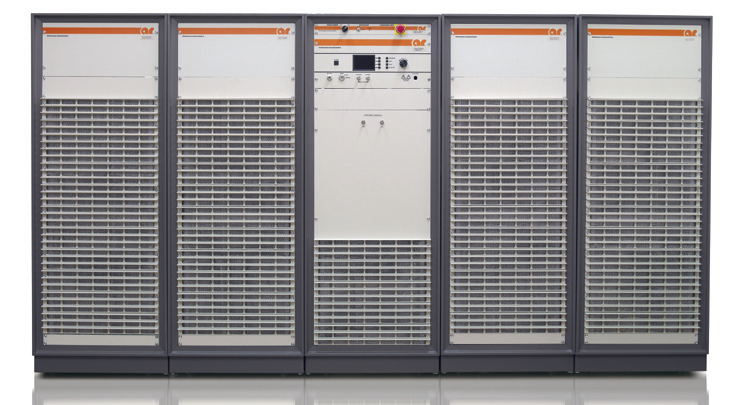

16000A225 ВЧ Усилитель мощности Amplifier Research (AR)




Цена:
Производитель: Amplifier Research
Файлы:
homeraytronicsoldpdf12995116000a225pdf.pdf

Номинальная выходная мощность

16000 Вт, 10 кГц-50 МГц

16000-12000 Вт, 50 МГц-225 МГц

(сдвиг кривой 22,8Вт/МГц)

Выходная мощность при компрессии 1дБ

12000 Вт, 10 кГц-50 МГц

12000-8000 Вт, 50 МГц-200 МГц

(сдвиг кривой 22,66 Вт/МГц

6000 Вт 200 МГц-225 МГц

Входная мощность

1.0 мВт макс.

Частотная характеристика

10 кГц-225 МГц (мгновенное)

Усиление (при макс. установках)

72 dB мин.

Ход усиления (бесступенчатая регулировка)

20 dB мин.

Импеданс на входе

50 Ом, КСВН 1.5:1 макс.

Импеданс на выходе

50 Ом, ном.

Охлаждение

сжатый воздух

Разъемы



Удаленный контроль



ВЧ вход: разъем N типа на задней панели

ВЧ выход: штекер типа EIA 1-5/8 на задней панели

IEEE-488 контактный разъем 24 на задней панели

RS-232 разъем типа D 9 на задней панели

Масса

725 кг

Габаритные размеры

280.5 x 152.4 x 88.9 см



Номер модели

ВЧ Вход

ВЧ Выход

16000A225

разъем N, на задней панели

штекер EIA 1-5/8, на задней панели

10000A225M1

разъем N, на передней панели

штекер EIA 1-5/8, на задней панели
