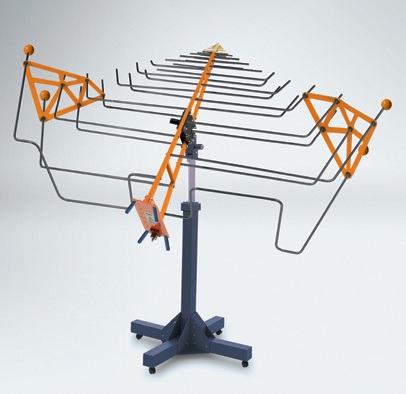

ATR26M6G излучающая антенна Amplifier Research (AR) 26 МГц – 6 ГГц
atr26m6g.pdfATR26M6Gизлучающая антенна AmplifierResearch (AR) 26 МГц – 6 ГГц
Продвинутая модель для тестов на ЭМС.
Усиление до 6 дБи, выдает поле высокого напряжения даже в сложных условиях. Калибруется для эмиссионных тестов.
Монтажные переходники доступны для старых моделей антенн AT1000, AT1080 и AT5080.
|
Частота |
26 МГц – 6 ГГц |
|
Входная мощность, ПТ |
5000 Вт
|
|
Усиление мощности (относ. изотроп.) |
от -3 до 6 дБи (26-80 МГц) 6 дБи (80 МГц -6 ГГц) |
|
Неравномерность усиления |
± 1,5 дБи (80 МГц -6 ГГц) |
|
Импеданс |
50 Ом ном. |
|
КСВН |
3:1 (80 МГц -6 ГГц) 10:1 (26-80 МГц) |
|
Ширина луча (средн.) |
стандартные кривые – по запросу. |
|
Коннектор |
типа N (разъем),быстросменный коннектор |
|
Габариты |
279.4 x 53.6 x 202.4 см |
|
Вес |
22.7 кг |
|
Монтирование |
Кронштейн в комплекте. Может монтироваться на две перпендикулярные рейки с помощью дополнительного крепежа AP5010B. Две неметаллическиие мачты (4 и 6 опор) для вертикального монтирования. |
