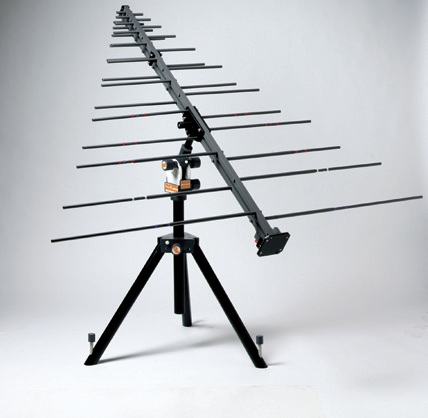

ATL80M1G излучающая антенна Amplifier Research (AR) 80 МГц –1000 МГц
atl80m1g.pdfATL80M1G излучающая антенна Amplifier Research (AR) 80 МГц –1000 МГц
Модель подходят для проведения тестирования на высокочастотные и электромагнитные помехи (RFI и EMI). Антенна может использоваться как в закрытых помещениях, так и на открытом пространстве. Показатели частотной характеристики и напряженности поля могут превышать нормальные.
Компактная и легкая конструкция обеспечивает возможность легкого перемещения антенны. Высокая прочность позволяет устанавливать антенну на улице.
Перемена поляризации без демонтажа антенны.
|
Частота |
80 МГц – 1000 МГц |
|
Входная мощность, ПТ |
2 000 Вт |
|
Усиление мощности (относ. изотроп.) |
6.5 дБи мин. 7.5 дБи средн. |
|
Неравномерность усиления |
± 1,0 дБи |
|
Импеданс |
50 Ом ном. |
|
КСВН |
1 8:1 (макс.) 1 5:1 (средн.) |
|
Ширина луча (средн.) |
плоскость Е 60° плоскость H 105° |
|
Коннектор |
разъем типа N, коннектор быстросменный разъем типа С, для использования с высокими мощностями |
|
Габариты |
193 x 13 x 160см |
|
Вес |
7 кг |
|
Монтирование |
Кронштейн в комплекте. Может монтироваться на треногу TP1000B |
