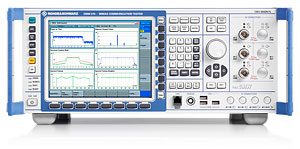

Радиокоммуникационный тестер WiMAX™ R&S®CMW270
Тестер R&S®CMW270 представляет собой решение «все в одном приборе» для проведения быстрого и точного тестирования WiMAX™-оборудования в соответствии со стандартом IEEE 802.16e.
Когда речь идет о тестере R&S®CMW270 понятие «все в одном» действительно означает «все в одном»: можно сконфигурировать его таким образом, чтобы он подходил под ваши требования в области производства, обеспечения качества и обслуживания, – и все это можно сделать с помощью одного прибора.
Тестер радиосвязи стандарта WiMAX R&S®CMW270 поддерживает режим без сигнализации (передачи сигнальной информации) для проведения быстрого регулирования радиотехнических характеристик на производстве и режим с сигнализацией (с использованием эмулятора базовой станции) для тестирования мобильных устройств в условиях имитирования сети.
Более того, можно свести к минимуму затраты на тестирование за счет масштабируемости, скорости тестирования и точности тестера R&S®CMW270
Характеристики
|
Частота |
||
|
Диапазон частот |
R&S®CMW270 |
от 70 МГц до 6 ГГц |
|
Максимальный уход частоты |
базовый блок R&S®CMW270 |
±1 × 10-6 |
|
|
с опцией R&S®CMW-B690A |
±5 × 10-8 |
|
|
с опцией R&S®CMW-B690B |
±5 × 10-9 |
|
ВЧ-генератор |
||
|
Диапазон выходных уровней |
непрерывное колебание (CW) RF1 OUT, WiMAX™ диапазон 1 |
от –130 до +8 дБмВт |
|
Погрешность уровня на выходе |
в диапазоне температур от в пределах диапазона выходной уровень > -120 дБмВт |
<0,6 дБ (межкалибровочный интервал 1 год) <0,8 дБ (межкалибровочный интервал 2 года) |
|
Полоса ПЧ |
|
70 МГц |
|
ВЧ-анализатор |
||
|
Диапазон входных уровней |
непрерывная мощность (CW) RF1 COM, RF2 COM |
от –84 до +34 дБмВт |
|
Погрешность уровня |
в диапазоне температур |
<0,5 дБ (межкалибровочный интервал 1 год) <0,7 дБ (межкалибровочный интервал 2 года) |
|
Полоса ПЧ |
|
40 МГц |
|
Генератор сигналов произвольной формы (с опцией R&S®CMW-B110A) |
||
|
Файлы с сигналами |
максимальная длина выборки |
256 млн. отсчетов (256M) |
|
Частота дискретизации |
максимальная |
100 МГц |
|
Объем памяти |
|
1 Гбайт |
|
Параметры стандарта WiMAX™ |
||
|
Цифровой стандарт |
|
IEEE 802.16e |
|
Режим физического уровня |
|
OFDMA, TDD |
|
Полоса частот |
|
3,5 МГц, 5 МГц, 7 МГц, 8,75 МГц, 10 МГц |
|
Длительность кадра |
|
5 мс |
|
Размер БПФ |
|
512, 1024 |
|
Модуляция и кодовая скорость |
|
BPSK, QPSK 1/2, QPSK 3/4, 16QAM 1/2, 16QAM 3/4, 64QAM 1/2, 64QAM 2/3, 64QAM 3/4, 64QAM 5/6 |
|
Поддержка MAC |
|
IEEE 802.16e, эмуляция базовой станции |
|
Общие характеристики |
||
|
Габариты |
Ш × В × Г |
465,1 мм × 197,3 мм × 517,0 мм |
|
Масса |
с типичными опциями |
приблиз. 18 кг |
|
Интерфейсы |
|
LAN 1 × 100 Мбит/с |
|
|
с опцией R&S®CMW-B612A |
IEEE 488.2 |
|
|
|
4 × USB 2.0 |
|
|
для внешнего монитора |
DVI-D |
