Цена:
Производитель: Rohde & Schwarz
Файлы:
r&s cms teh. opisanie.pdf

Основные характеристики

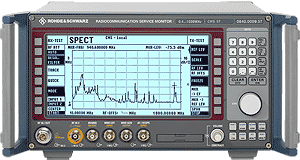

Семейство сервисных мониторов радиосвязи CMS состоит из двух моделей. Эти приборы обеспечивают проведение измерений характеристик подвижных и базовых станций и ВЧ-модулей в режиме передачи, приема и в дуплексном режиме. Сервисные мониторы CMS будут идеальным выбором для отделов технического обслуживания, ремонта и тестирования.

Прибор CMS – тестовая установка, заменяющая множество отдельных измерительных приборов
Благодаря полноценной стандартной конфигурации отдельных моделей семейства и дополнительных расширений, привязанных к специальным приложениям, тестеры CMS могут обходиться без использования дополнительного измерительного оборудования.

Обзор моделей семейства:
Основные свойства:

• Тестирование передатчиков и приемников
• Контроль частотного спектра
• Полностью автоматическое тестирование
• Тестирование SSB

CMS54 – тестер высшего класса для требовательных приложений
Основные свойства дополняются следующими:

• Следящий генератор для всей полосы обзора с диапазоном от 0,4 до 1000 МГц
• Измеритель мощности в соседнем канале со стандартными фильтрами ETSI
• Дуплексный измеритель модуляции
• Автоматический измеритель гармоник
• Диагностика кабелей

CMS57 – специальный тестер для авиационной электроники
Основные свойства дополняются следующими:

• Генератор сигналов VOR/ILS

Обзор конфигураций (в зависимости от модели или опций)
Источники сигнала

• Синтезатор ВЧ в диапазоне от 0,4 до 1000 МГц с разрешением 10 Гц, с поддержкой AM, ЧМ, ФМ и многочастотной модуляции
• Два независимых модуляционных генератора с диапазоном частот от 20 Гц до 30 кГц каждый, и разрешением 0,1 Гц
• Кодер селективного вызова для всех стандартов (может программироваться пользователем)
• Кодер CDCSS
• Кодер DTMF
• Вход/выход опорной частоты 10 МГц
• Генератор сигналов VOR/ILS

Измерительные средства

• ВЧ-частотомер, измеритель сдвига частоты
• Измеритель мощности в диапазоне от 5 мВт до 100 Вт
• Селективный измеритель ВЧ-мощности до значения -100 дБмВт
• Устройство контроля спектра ВЧ с широким динамическим диапазоном и фильтрами, обеспечивающими проведение анализа модуляции (AM, ЧМ, SSB)
• Следящий генератор в диапазоне частот от 400 кГц до 1000 МГц
• Измеритель мощности в соседнем канале со стандартными фильтрами ETSI
• Измеритель модуляции для AM, ЧМ и ФМ; взвешивание: +PK, -PK, PK HOLD, PK/2, RMS, RMS2
• Измеритель дуплексной модуляции для любых дуплексных расстояний
• НЧ-вольтметр с пиковым и среднеквадратическим взвешиванием
• Измеритель отношения SINAD с переменной частотой измерения
• Измеритель отношения сигнал/шум
• Измеритель нелинейных искажений с переменной частотой измерения
• НЧ-частотомер с измерением периода и интервала стробирования
• Декодер селективного вызова для всех стандартов (может программироваться пользователем)
• Декодер DTMF
• Декодер CDCSS
• Осциллограф
• Амперметр/вольтметр постоянного тока
• Регистратор переходных процессов для анализа частотных и мощностных переходных процессов
• Диагностика кабелей

Фильтры

• Фильтр CCITT или псофометрический фильтр для взвешивания в соответствующих стандартах
• Непрерывно настраиваемый полосовой фильтр с полосой от 50 Гц до 5 кГц с высокой избирательностью в полосе для селективной модуляции и измерения сигнала НЧ
• Непрерывно настраиваемый режекторный фильтр с полосой от 100 Гц до 5 кГц для подавления сигналов
• ФВЧ и ФНЧ для полосного ограничения и измерения подтональных частот

Прочие устройства

• Второй ВЧ-вход с высокой чувствительностью для эфирных измерений, может независимо использоваться для тестирования модулей
• Встроенные 600-омные НЧ-преобразователи для модуляционного генератора и НЧ-вольтметра
• Разъем для батареи (11…32 В)
• ВЧ-выход с уровнем 13 дБмВт для эфирных измерений
• Память для хранения всех настроек прибора

Автоматическое тестирование
Процедуры автоматического тестирования являются обязательными для достижения высокой производительности и воспроизводимости результатов при обслуживании и на производстве: в режиме обучения сервисный монитор радиосвязи CMS сохраняет все настройки и результаты измерений, сделанные вручную, создавая на их основе готовые к использованию процедуры автоматического тестирования. Пользователю даже не требуется умения программировать или знания специфических команд для управления оборудованием.
