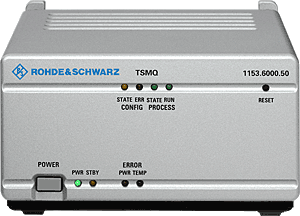

Анализатор радиосетей R&S®TSMQ




Цена:
Производитель: Rohde & Schwarz

Технические характеристики

Общие РЧ характеристики





Диапазон частот



от 80    МГц до 3 ГГц

Коэффициент шума

f ≤ 2,2    ГГц, предусилитель вкл.

10 дБ    (ном.)

Погрешность задающего генератора



±0,01´10-6    (синхронизация от сигнала 1 Гц системы GSM)

Долговременная    нестабильность задающего генератора



1´10-6/год

Температурный дрейф задающего генератора

от 0 до    30 °C

2 ´ 10-6



от 30    до 40 °C

дополнительно    2 ´ 10-6/10 °C

IP3

Предусилитель    вкл.

–9 дБмВт    (ном.)



Предусилитель    откл.

+3 дБмВт    (ном.)

Точка сжатия на 1дБ



–15 дБмВт

WCDMA





Диапазоны



Диапазоны    WCDMA с I по IX и определенные пользователем (с разрешением 200 кГц)

Пилотное сканирование



до 512    пилотных каналов

Многочастотное    сканирование



макс.    12 несущих

Полосы    ПЧ



4,12    МГц

Скорость измерения

одиночный    режим

HS: от    1 до 50 Гц
      HD: 5 Гц
    UHS: 333 Гц



двойной    режим

HS: от    1 до 10 Гц
    HD: 2 Гц



тройной    режим

HS: от    1 до 5 Гц
    HD: 1 Гц

Динамический диапазон измерения мощности



от –114    до –20 дБмВт

Погрешность измерения мощности



ном.    <1,5 дБ (Ec/Io) при Ec/Io > –12 дБ
    ном. <1 дБ (RSCP)

Время захвата синхронизации

5 пилот    сигналов

HS: 10    мс (ном.)
    HD: 24 мс (ном.)

Уровень синхросигнала Ec/Io



HS:    <–14,5 дБ
    HD: <–25 дБ

Динамический диапазон Ec/Io



HS: 20    дБ
    HD: 29 дБ

Демодуляция канала BCH Ec/Io



HS:    ≥–14 дБ
    HD: ≥–25 дБ

Подавление соседнего канала



>70    дБ (ном.)

Число динамических каналов



макс.    2500 (5000 при измерении многолучевого распространения)

Кодовая скорость ложных сигналов



<10–9

Тактовая частота для синхронизации



частота    1 Гц GPS /GSMWCDMA

GSM





Диапазоны



GSM 420/450/750/850/900/1700/1800/1900, GSM-E, GSM-R

Режим измерения



Измерение    кодовой мощности SCH
      Измерение полной мощности TCH внутри диапазона
    Демодуляция системной информации BCCH типа 3

Скорость измерения

одиночный    режим

до 100 каналов/с    с демодуляцией SCH
      1,2 с (ном.); 1,9 с (макс.) для диапазона GSM 900
    3,8 с (ном.); 5,3 с (макс.) для диапазона GSM 1800



двойной    режим

до 40    каналов/с с демодуляцией SCH
      3,2 с (ном.); 4 с (макс.) для диапазона GSM 900
    10 с (ном.); 14 с (макс.) для диапазона GSM 1800



тройной    режим

до 25    каналов/с с демодуляцией SCH
      5,2 с (ном.); 6,5 с (макс.) для диапазона GSM 900
    16 с (ном.); 22 с (макс.) для диапазона GSM 1800

Динамический диапазон измерения мощности



от –112    до –20 дБмВт

Погрешность измерения мощности



±1 дБ    (ном.)

Зависимость вероятности детектирования первого BSIC от C/I в соседнем канале



98 %    для C/I > +2 дБ

Зависимость    детектирования BSIC после первого декодирования от C/I в соседнем канале



C/I    > –11 дБ

Минимальное значение C/I для измерения кодовой мощности SCH после декодирования первого    BSIC



C/I    > –11 дБ

Минимальное значение C/I для демодуляции первого BCCH (CI, MNC, MCC, LAC)



C/I    > 2,5 дБ

Тактовая частота для синхронизации



сигнал    1 Гц (PPS) системы GPS, встроенный в GSM (синхроканал)

CDMA2000®[1]





Диапазоны



Диапазоны    класса SR1 (от 1 до 10), включая US Cellular, PCS 1900, European 450

Сканирование пилот-каналов



до 512    пилот-каналов

Входная полоса частот



1,22    МГц

Длина сканирования



12288    тактов (10 мс)

Скорость измерения

одиночный    режим

10 Гц    (512 пилот-каналов, F-PICH – один канал)



двойной    режим

5 Гц



тройной    режим

4 Гц

Динамический диапазон измерения мощности



от –12    до –131 дБмВт (полная мощность F-PICH)

Погрешность измерения

без    многолучевого распространения

Ec/Io    > –10 дБ: ±0,4 дБ (ном.)



с    многолучевым распространением

Ec/Io    > –10 дБ: ±0,7 дБ (ном.)

Уровеньсинхросигнала Ec/Io

Помеха    CDMA2000®, быстрый режим

<–16,5    дБ (ном.) (F-PICH)
    <–25,5 дБ (ном.) (F-SYNC)



белый    Гауссовский шум, быстрый режим

<–20,2    дБ (ном.) (F-PICH)
    <–29,2 дБ (ном.) (F-SYNC)

Скорость синхронизации

одиночный    режим

100 мс    (Ec/Io > –15 дБ) 200 мс (Ec/Io ≤ –15 дБ)



двойной    режим

200 мс    (Ec/Io > –15 дБ) 400 мс (Ec/Io ≤ –15 дБ)



тройной    режим

240 мс    (Ec/Io > –15 дБ) 480 мс (Ec/Io ≤ –15 дБ)

Демодуляция

демодуляция    синхроканала

<0,5    с



быстрая    демодуляция синхроканала

<0,1    с

Динамический диапазон Ec/Io



30 дБ    (ном.)

Кодовая скорость ложных сигналов



<10–9

Число динамических каналов



макс.    2500 (5000 при измерении многолучевого распространения)

Тактовая частота для синхронизации



частота    1 Гц GPS /GSMCDMA

РЧ мощность





Режим измерения



одна    частота, несколько каналов

Ввод частоты



одна    частота, список частот, диапазон частот

Погрешность уровня



±1,0 дБ    ≤ 3 ГГц (ном.)

Полоса    (3 дБ)

режим    одной частоты

от 12,5    до 4000 кГц



многоканальный    режим

от 200    до 4000 кГц

Динамический диапазон измерения мощности в канале

GSM

от –110    до –20 дБмВт



WCDMA

от –95    до –20 дБмВт

Время выборки

многоканальный    режим

от 100    до 650 мкс

Время измерения



от 0,1    до 1000 мс

Минимальная длительность цикла



1,6 мс

Время установки частоты



от 9,3    до 25 мс

Типовая скорость измерения

многоканальный    режим

1,6 мс    для 19 каналов GSM-R 76 мс для 124 каналов GSM 900 208 мс для 373 каналов GSM    1800

Подавление соседнего канала

GSM

30 дБ



WCDMA

60 дБ

Детекторы



пиковый,    усредняющий, среднеквадратический

Режимы синхронизации

внутренний    источник тактовой частоты

синхронизация    по времени



синхронизация    по внешнему событию

дистанционный    запуск

Подавление    ПЧ



0 дБ,    10 дБ, 15 дБ

Предусилитель



10 дБ    автоматический/ручной

Тактовая частота для синхронизации



сигнал    1 Гц (PPS) системы GPS

Разъемы на задней панели





FireWire    I + II



розетка    IEEE 1394, 6 контактов

RF IN



розетка    N, входное сопротивление 50 Ом,
    КСВ=2,0 (ном.)

DC IN



штекер    с защелкой, 3 контакта, вход источника питания от 9 В до 18 В постоянного    тока

PPS IN



розетка    BNC, от 3 до –5 В ТТЛ для сигнала 1 Гц (PPS) системы GPS (точная    синхронизация по спаду импульса)

PULSE    IN



розетка    BNC, многофункциональный вход
      (например, вход дистанционного запуска)
    допустимый диапазон входного сигнала: от 3 до 15 В

Механические характеристики





Рабочая температура



от 0 до    +45 °C

Температура хранения



от –20    до +70 °C

Относительная влажность



95 %    при +40 °C

Синусоидальная вибрация



от 5 до    150 Гц; макс. 2 g    при 55 Гц

Вибрация случайного характера



от 10    до 500 Гц

Удар



ударный    спектр 40 g

Электромагнитная    совместимость



EN 61326-1: 1997 + A1: 1998 + A2: 2001E1    95/54/EC E1 ECE-R10

Электробезопасность



EN    61010-1: 1993 + A2: 1005

Стандарт качества



разработано    и изготовлено в соответствии с ISO 9000

Источник питания



от 9 до    18 В постоянного тока

Потребляемый ток



650 мА    при 12 В постоянного тока

Габариты  (Ш × В × Г)



150 мм × 80 мм × 170 мм

Масса



1,5 кг
