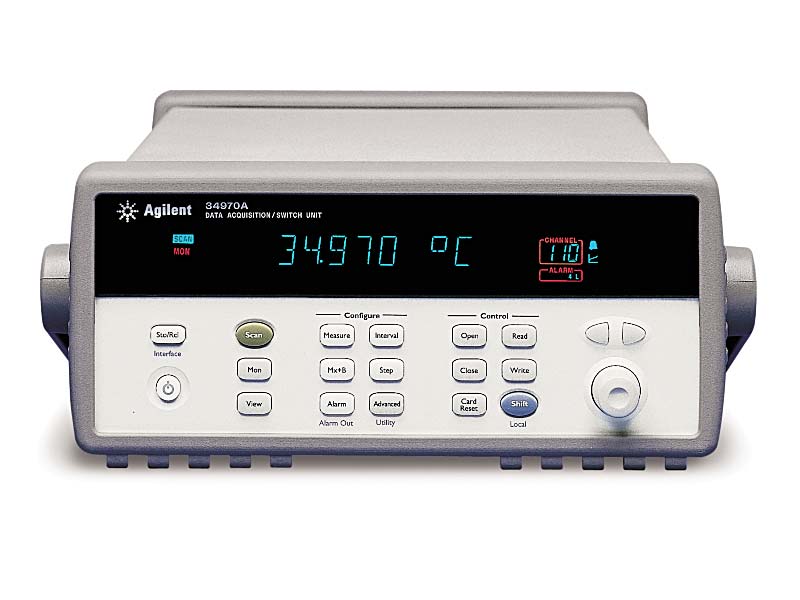

Система сбора данных/коммутации 34970A Agilent Technologies

Цена: 140 544 рублей
Производитель: Agilent Technologies

Модульная система сбора данных/коммутации, сочетающая эксплуатационные характеристики специализированной системы сбора данных с простотой самописца по цене технических решений на основе сменных плат для ПК. Система состоит из базового блока с тремя гнездами и встроенного цифрового мультиметра на 6,5 разрядов.

Базовый блок с тремя гнёздами и встроенными интерфейсами GPIB и RS-232
Разрешение 6,5 десятичных разрядов (22 двоичных разряда)
11 встроенных измерительных процедур
Скорость опроса до 250 каналов в секунду
Программа BenchLink DataLogger 3 для конфигурирования и управления тестами, отображения результатов и передачи результатов для дальнейшего анализа в ПК (бесплатно поставляется с 34970А, которые имеют мультиметр)

Восемь дополнительно заказываемых сменных модулей позволяют создать компактный регистратор данных, систему сбора данных с полным набором характеристик или недорогой коммутатор. Расположенные в модуле соединители с винтовыми клеммами устраняют необходимость использования клеммных блоков.

Уникальная система обслуживания реле автоматически подсчитывает число рабочих циклов каждого реле для обеспечения их предсказуемого обслуживания.

Универсальные входы позволяют выполнять 11 различных измерительных функций без увеличения цены устройства и применения надоевших устройств согласования сигналов.

Cистема 34970А способна выполнять измерения широкого спектра физических параметров: температуры, напряжения постоянного и переменного тока, сопротивления, частоты, тока. Встроенный мультиметр с автоматическим переключением пределов устанавливается на один из 11 видов измерений и непосредственно измеряет соответствующие параметры без дорогих внешних схем нормализации сигналов. Уникальная конструкция системы позволяет конфигурировать каждый канал на измерение какого-либо параметра, независимо от других каналов. Три гнезда и восемь модулей коммутации/управления позволяют настроить систему 34970А для конкретных измерительных задач.

Система Agilent 34970A обеспечивает оптимальное сочетание ее стоимости и измерительных характеристик для решения широкого спектра прикладных задач. Примерами таких задач являются определение параметров разрабатываемых изделий на стадии НИОКР, построение системы для проведения производственных испытаний или поиска неисправностей.

Технические характеристики

Цифровой мультиметр
Погрешность измерения напряжения постоянного тока (предел 10В)	0,0035 % от отсчета + 0,0005 % от предела
Погрешность измерения напряжения переменного тока (10 Гц – 20 кГц)	0,06 % от отсчета + 0,04 % от предела
Погрешность измерения термопары (от −210 ºС до +1 820 ºС)	Погрешность датчика + 1,0 ºС
Погрешность измерения терморезистивного датчика (от −210 ºС до +182 ºС)	Погрешность датчика + 0,08 ºС
Погрешность измерения сопротивления (от 1 кОм до 1 МОм)	0,010 % от отсчета + 0,001 % от предела
Дополнительные измерительные возможности и характеристики: измерение постоянного и переменного тока, частоты и периода, хранение до 50000 отсчетов во внутренней энергонезависимой памяти, часы реального времени, стандартные интерфейсы и языки программирования: GPIB, RS-232 и SCPI

Модули

	34901A	34902A	34903A	34904A
Описание	20-канальный мультиплексор	16-канальный мультиплексор	20-канальный актуатор/ коммутатор общего назначения	Матрица 4х8
Тип	2-проводные каналы (возможен выбор 4-проводн. кан.)	2-проводные каналы (возможен выбор 4-проводн. кан.)	Однополюсный переключающий контакт	2-проводные каналы
Скорость (кан/с)	60	250	120	120
Макс. напряжение	300 В	300 В	300 В	300 В
Макс. ток	1 А	50 мА	1 А	1 А

	34905A	34906A	34907A			34908A
Описание	Сдвоенный 4-канальный ВЧ мультиплексор, 50 Ом	Сдвоенный 4-канальный ВЧ мультиплексор, 75 Ом	Многофункциональный модуль			40-канальный несимметричный модуль
Тип	Общий низкий (не терминированный)	Общий низкий (не терминированный)	Два 8-битных порта ввода-вывода	26-битный, 100-кГц счетчик событий	Два 16-битных аналоговых выхода	40-канальный несимметричный мультиплексор
Скорость (кан/с)	60	60	нет	нет	нет	60
Макс. напряжение	42 В	42 В	42 В	42 В	±12 В	300 В
Макс. ток	0,7 А	0,7 А	400 мА	нет	10 мА	1 А

Информация для заказа

34970A	Система сбора данных/коммутации с цифровым 6,5-разрядным мультиметром
34970A-001	Система без цифрового мультиметра

Модули

34901A	20-канальный мультиплексор на электромагнитных реле с подвижным якорем
34902A	16-канальный мультиплексор на язычковых реле
34903A	20-ти канальный коммутатор привода/общего назначения
34904A	Матричный коммутатор 4x8
34905A	Два ВЧ-мультиплексора 1:4 для коммутации
34906A	Два ВЧ-мультиплексора 1:4 для коммутации сигналов до 2 ГГц, 75 Ом
34907A	Многофункциональный модуль
34908A	40-канальный однопроводный мультиплексор

Программное обеспечение

34825A	Программа BenchLink Data Logger 3 для 34970А
34830A	Программа BenchLink Data Logger Pro для 34970A

Принадлежности

34307А	Упаковка с 10 термопарами J-типа
34308A	Упаковка с 5 термисторами на 10 кОм
34161A	Сумка для принадлежностей
E5810A	Интерфейс LAN/GPIB
