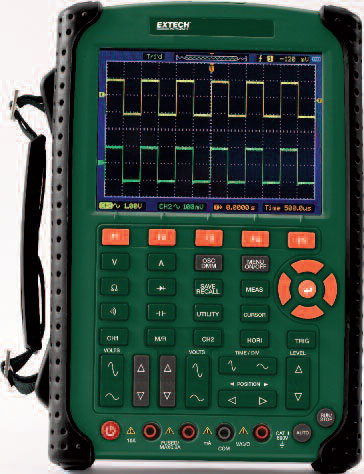

Extech MS6200 Портативный двухканальный осциллограф




Цена: 242 928 рублей
Производитель: Extech

Основные характеристики:

  • Автоматическая настройка функции в одно касание для оптимизации позиции, диапазона, временной развертки и запуска, обеспечивающая стабильность виртуального отображения сигнала любой формы;
  • Простое «всплывающее» меню со встроенной многоязычной системой;
  • Функция 23 автоматических измерений;
  • Математическая обработка формы сигнала: Add, Subtract, Multiply, and Divide;
  • Хранение и вызов из памяти 1000 запечатлённых на экране волн и настроек при помощи 2 Гб карт памяти microSD;
  • Автоматическое измерение курсором;
  • Режим XY;
  • Встроенная БПФ функция позволяет конвертировать временную область сигнала в его частотную составляющую для измерения коэффициента гармоник и искаения систем;
  • Регистратор формы сигнала улавливает/воспроизводит входные формы сигнала из CH1 и CH2 с максимальной длиной записи 1000 кадров;
  • Функция «оценки» (Pass-Fail) позволяет сравнивать сохраненные формы сигналов с   неопознанными входными сигналами;
  • Режим усреднения для сглаживания формы сигнала;
  • Прямоугольный сигнал на выходе (2 В, 1 КГц) для регулирования зонда;
  • 6000-разрядный мультиметр с аналоговой гистограммой;
  • USB интерфейс и ПО для передачи данных и сигналов;
  • В комплекте 2 зонда осциллографа серии 1X/10X, контрольные выводы, ПО, измерительный модуль емкости, отвертка, универсальный адаптер переменного тока, футляр.



Технические характеристики:



Спецификация
Функции осциллографа
Частотный диапазон 200 МГц
Время развертки 1 Гвыб/сек
Время нарастания 1,8 нсек
Улавливание помех 2,5 нсек
Основные функции осциллографа
Длина записи 1M точек на канал
Размер дисплея 142 мм ЖК-дисплей; 640x480 пкс
Каналы 2
Вертикальная чувст-ть 2 мВ до 5 В/дел
Вертикальное разрешение 8 бит
Диапазон врем.развертки 2 нсек до 2000 сек/дел
Режим измерений нормальное, среднее, обнаружение пика
Режимы запуска По контуру, амплитуде, импульсу, видеосигналу
Источник сигналов запуска CH1, CH2
Сопряжение запуска Переменного, постоянного тока
Входное сопротивление 1 MОм / 15 пФ
Макс.входное напряжение 300 В (пик)
Измерение курсором Напряжение и время; разность (CH1-CH2)
Основные функции True RMS мультиметра
Напряжение перем.тока 60мВ, 600мВ, 6В, 60В, 600В
Напряжение пост.тока 60мВ, 600мВ, 6В, 60В, 600В, 800В
Сила перем/пост.тока 60мA, 600мA, 10A
Сопротивление 600Ом, 6kОм, 60kОм, 600kОм, 6MОм, 60MОм
Емкость 5нФ до 400мкФ
Проверка диода/цепи на обрыв да
ПК интерфейс USB кабель
Источник питания Литий-ионная батарея с ресурсом на 3 ч;  адаптер переменного тока/зарядное устройство
Рзмер экрана 144 мм
Габариты/Вес 245 x 163 x 52 мм / 1,2кг
