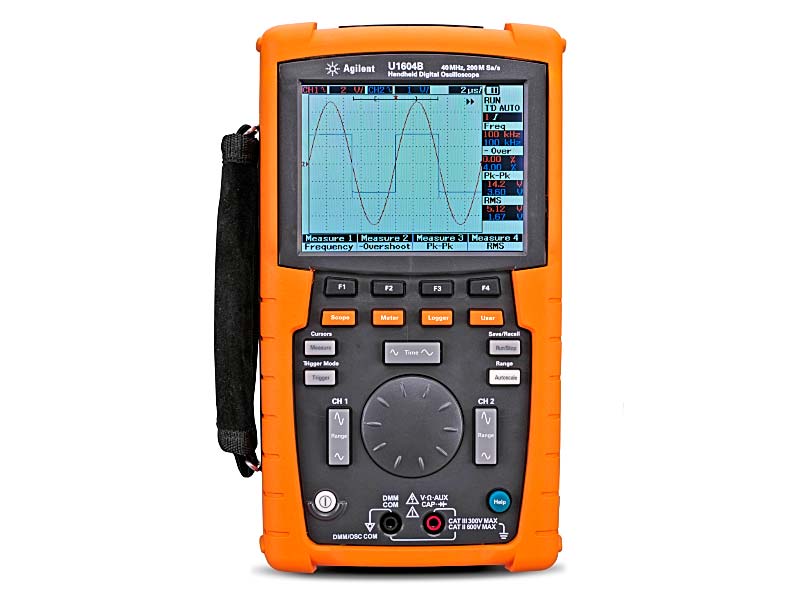

Ручные осциллографы серии U1600B
Полнофункциональные двухканальные осциллографы с полосами пропускания 20 и 40 МГц со встроенным цифровым мультиметром и регистратором данных, предназначенные для качественной диагностики неисправностей в полевых условиях.
Максимальная гибкость для диагностики неисправностей в лабораторных и полевых условиях
Этот полнофункциональный двухканальный осциллограф со встроенным цифровым мультиметром и регистратором данных предназначен для качественной диагностики неисправностей в полевых условиях.
- Простая регистрация выбросов благодаря гибкой системе запуска и высокой частоте дискретизации 200 Мвыб/с
- Отображение мельчайших деталей благодаря глубокой памяти 125 кБ на канал, функции масштабирования и большому 4½-дюймовому цветному ЖК-дисплею
- Быстрый анализ параметров сигналов с помощью математических функций
- Простое документирование результатов через стандартный интерфейс USB 2.0
Модели осциллографов
| U1602B | U1604B с функцией быстрого преобразования Фурье | |
| Полоса пропускания | 20 МГц | 40 МГц |
| Частота дискретизации | 200 Мвыб/с при объединении каналов, 100 Мвыб/с(от 50 с/дел до 125 нс/дел) |
200 Мвыб/с при объединении каналов, 100 Мвыб/с(от 50 с/дел до 250 нс/дел) |
| Объем памяти | 125 кБ на канал | |
Технические характеристики
| Полоса пропускания | U1602B: 20 МГц U1604B 40 МГц |
| Частота дискретизации | 200 Мвыб./с при чередовании каналов, 100 Мвыб./с на всех каналах, 2,5 Гвыб./с в эквивалентном режиме (U1604B) |
| Глубина памяти | 125 Кб на канал |
| Число каналов | 2 |
| Коэффициент отклонения | 5 мВ/дел. – 100 В/дел. |
| Погрешность установки напряжения смещения | ±0,1 дел., ±2,0 мВ, ±0,5% |
| Коэффициент развертки | U1602B: от 50 нс/дел. до 50 с/дел. U1604B: от 10 нс/дел. до 50 с/дел. |
| Смещение/динамический диапазон | ± 5 делений |
| Входной импеданс | 1 МОм, параллельная емкость < 20 пФ |
| Погрешность курсорных измерений | ± 3% от отсчета, ± 0,4% от ширины экрана |
| Режимы сбора данных | |
| Нормальный | Отображение собранных данных на экране в реальном времени |
| С усреднением | Число усреднений 2, 4, 8, 16, 32, 64, 128 или 256 |
| С обнаружением пиков | Захват глитчей длительностью до 10 нс (на развертке <5 мкс/дел.) |
| Режимы запуска | |
| По перепаду | Запуск по положительному или отрицательному перепаду сигнала в любом канале |
| По ТВ сигналу | Запуск по стандартному сигналу NTSC, PAL или SECAM |
| По длительности импульса | Запуск по импульсу, длительность которого больше, равно или меньше заданной (от 200 нс до 10 с) |
| По кодовому слову | Запуск по началу кодового слова, составленного из комбинации высоких, низких уровней и положительных или отрицательных перепадов на любом из каналов |
| Быстрое преобразование Фурье (только U1604A) | |
| Виды весовых функций (окно) |
Rectangular (прямоугольная), Хэннинга, Хэмминга, Блэкмана-Харриса |
| Отображение амплитуды | Варианты: 1 дБ/дел., 2 дБ/дел., 5 дБ/дел. или 10 дБ/дел. |
| Технические характеристики мультиметра | |
| Напряжение постоянного тока |
До 600 В |
| Напряжение переменного тока |
До 600 В |
| Сопротивление | До 60 MОм |
| Емкость | До 300 мкФ |
| Испытание диодов | До 1 В |
| Число отсчетов | 6000 |
| Дисплей | 4,5-дюймовый цветной LCD |
| Интерфейс | USB 2.0 |
| Габаритные размеры | 24,1 х 13,8 х 6,6 см (ШхВхГ) |
| Вес | 1,5 кг |
Информация для заказа
| U1602B | 2-канальный осциллограф с полосой пропускания 20 МГц |
| U1604B | 2-канальный осциллограф с полосой пропускания 40 МГц |
Дополнительные принадлежности
| U1560A | Осциллографический пробник (1:1), CAT III, 300 В (в комплекте) |
| U1561A | Осциллографический пробник (10:1), CAT III, 600 В (в комплекте) |
| U1562A | Осциллографический пробник (100:1), CAT III, 600 В |
| U1571A | NiMH батарея, 7,2 В, 4500 мА (в комплекте) |
| U1580A | Измерительные щупы для мультиметра (в комплекте) |
| U1583A | Токовые клещи для измерения силы переменного тока |
| U1586A | Адаптер для измерения температуры |
| U1590A | Мягкая сумка для переноски |
| Опция 001 | Порт USB 2.0 FullSpeed (хост) |
