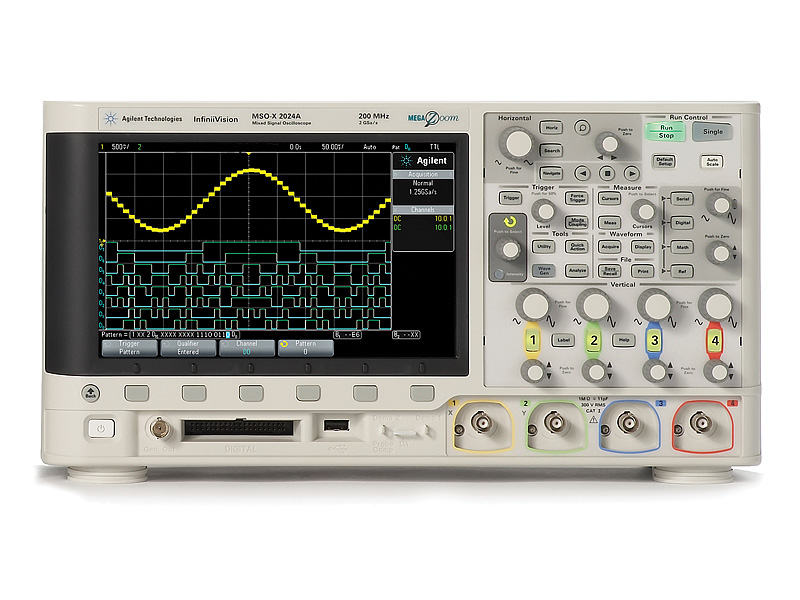

Осциллографы серии DSOX2000A/MSOX2000A

Цена:
Производитель: Agilent Technologies

Осциллографы с полосой пропускания от 70 МГц до 200 МГц с высокой скоростью обновления экрана и первые в своем классе осциллографы смешанных сигналов (MSO) с 8-ю цифровыми каналами и интегрированным генератором стандартных сигналов (опция), предоставляют инженерам больше возможностей при ограниченном бюджете.

Ещё больше возможностей, чем можно ожидать

Широкие возможности просмотра сигналов:

Самый большой экран в этом классе приборов - 8,5-дюймовый WVGA
Скорость обновления экрана до 50 000 осциллограмм в секунду
Глубокая память - 100 КВыб

Три прибора в одном:

Лучший в своем классе осциллограф
Встроенный логический анализатор (для моделей MSOX, опционально устанавливается на DSOX)
Единственный в отрасли интегрированный генератор сигналов 20 МГц

Большой набор дополнительных функций и апгрейдов:

Возможность апгрейда полосы пропускания, логических каналов, генератора после покупки осциллографа
Режим сегментированной памяти
Автоматический тест на соответствие маске

Модели осциллографов

Модель	Полоса пропускания	Число каналов	Частота дискретизации	Стандартная память
DSOX2002A	70 МГц	2	2 Гвыб/с	100 К
MSOX2002A	70 МГц	2+8	2 Гвыб/с	100 К
DSOX2004A	70 МГц	4	2 Гвыб/с	100 К
MSOX2004A	70 МГц	4+8	2 Гвыб/с	100 К
DSOX2012A	100 МГц	2	2 Гвыб/с	100 К
MSOX2012A	100 МГц	2+8	2 Гвыб/с	100 К
DSOX2014A	100 МГц	4	2 Гвыб/с	100 К
MSOX2014A	100 МГц	4+8	2 Гвыб/с	100 К
DSOX2022A	200 МГц	2	2 Гвыб/с	100 К
MSOX2022A	200 МГц	2+8	2 Гвыб/с	100 К
DSOX2024A	200 МГц	4	2 Гвыб/с	100 К
MSOX2024A	200 МГц	4+8	2 Гвыб/с	100 К

Технические характеристики

Полоса пропускания	70 МГц: DSOX2002A, DSOX2004A, MSOX2002A, MSOX2004A
	100 МГц: DSOX2012A, DSOX2014A, MSOX2012A, MSOX2014A
	200 МГц: DSOX2022A, DSOX2024A, MSOX2022A, MSOX2024A
Частота дискретизации	2 Гвыб/с на половине каналов
Частота дискретизации	1 Гвыб/с на всех каналах
Глубина памяти	100 Квыб
Число каналов	2: DSOX20x2A, MSOX20x2A
Число каналов	4: DSOX20x4A, MSOX20x4A
Верт. разрешение	8 бит
Коэффициент отклонения	2 мВ/дел - 5 В/дел
Погрешность к-та усиления на постоянном токе	2 мВ/дел - 10 мВ/дел: ± 4 мВ/дел - 5 В/дел: ± 3%
Гориз. разрешение	2,5 пс
Коэффициент развертки	5 нс/дел - 50 с/дел: DSOX200xA, MSOX200xA
	5 нс/дел - 50 с/дел: DSOX201xA, MSOX201xA
	2 нс/дел - 50 с/дел: DSOX202xA, MSOX202xA
Ограничение полосы пропускания	20 МГц
Входной импеданс	1 МОм, 18 пФ
Погрешность временной базы	25 ± 5 ppm
Режимы сбора данных
Нормальный	Отображение собранных данных на экране в реальном времени
С усреднением	Число усреднений 2, 4, 8, 16, 32, 64… до 65 536
Сегметированный	Период захвата не менее 19 мкс
С обнаружением пиков	Захват глитчей длительностью от 500 пс
Режим высокого разрешения	Разрешение 12 бит при развертке ≥ 20 мкс/дел
Режимы запуска
Принудительный	Немедленный запуск при нажатии клавиши на панели
По перепаду	Запуск по положительному или отрицательному перепаду сигнала в любом канале
По ТВ сигналу	Запуск по сигналу NTSC, PAL или SECAM
По длительности импульса	Запуск по импульсу, длительность которого ≥ или < (от 17 нс до 10 с)
Логический	Запуск по логической комбинации двух активных каналов
Измерения	25 автоматических измерений
Математические функции	Сложение, вычитание, умножение, БПФ
Логические каналы
Количество каналов	8 (для моделей MSOX или DSOX после апгрейда)
Частота дискретизации	1 ГВыб/с
Динамический диапазон	± 10 В
Генератор сигналов
Частота	0,1 Гц – 20 МГц
Формы сигнала	Синус, прямоугольный, импульсный, треугольный, пилообразный, шумовой, постоянное напряжение
Дисплей	8,5-дюймовый цветной WVGA TFT LCD
Скорость обновления дисплея	50 000 осцилограмм в секунду
Интерфейс
Стандартно	USB 2.0 порты на передней и задней панелях, совместимые со скоростными флеш-накопителямиUSB порт для удаленного управления с ПК
Опционально	GPIB, LAN, VGA
Габаритные размеры	38,1 см (ширина) х 20,4 см (высота) х 14,1 см (глубина)
Вес	3,85 кг

Информация для заказа

DSOX2002A	2-канальный осциллограф с полосой пропускания 70 МГц
MSOX2002A	2+8-канальный осциллограф смешанных сигналов с полосой пропускания 70 МГц
DSOX2004A	4-канальный осциллограф с полосой пропускания 70 МГц
MSOX2004A	4+8-канальный осциллограф смешанных сигналов с полосой пропускания 70 МГц
DSOX2012A	2-канальный осциллограф с полосой пропускания 100 МГц
MSOX2012A	2+8-канальный осциллограф смешанных сигналов с полосой пропускания 100 МГц
DSOX2014A	4-канальный осциллограф с полосой пропускания 100 МГц
MSOX2014A	4+8-канальный осциллограф смешанных сигналов с полосой пропускания 100 МГц
DSOX2022A	2-канальный осциллограф с полосой пропускания 200 МГц
MSOX2022A	2+8-канальный осциллограф смешанных сигналов с полосой пропускания 200 МГц
DSOX2024A	4-канальный осциллограф с полосой пропускания 200 МГц
MSOX2024A	4+8-канальный осциллограф смешанных сигналов с полосой пропускания 200 МГц

Опции и приложения

xSOX2000-001 (DSOX2WAVEGEN)	Встроенный генератор сигналов 20 МГц
xSOX2000-805	Модуль LAN/VGA
xSOX2000-806	Модуль GPIB
xSOX2000-LMT (DSOX2MASK)	Тест на соответствие маске
xSOX2000-SGM (DSOX2SGM)	Режим сегментированной памяти
DSOX2MSO	Апгрейд DSOX до MSOX

при заказе опций вместо x выбрать D или M

Дополнительные принадлежности

N6456A	Набор для монтажа в стойку
N6757A	Мягкая сумка и крышка передней панели

N2862B	Пассивный пробник 10:1, 150 МГц (в комплекте с 70 МГц/100 МГц моделями)
N2863B	Пассивный пробник 10:1, 300 МГц (в комплекте с 200 МГц моделями)
N6459-60001	8-канальный логический пробник (в комплекте с MSOX или с апгрейдом DSOX2MSO)
10070D	Пассивный пробник 1:1, 20 МГц
10076B	Пассивный пробник 100:1, 4 кВ, 250 МГц
N2889A	Пассивный пробник 10:1/1:1, 350 МГц
N2791A	Высоковольтный дифференциальный пробник 25 МГц, ±700 В
N2792A	Дифференциальный пробник 10:1, 200 МГц
1146A	Токовый пробник 100 кГц, 100 A
