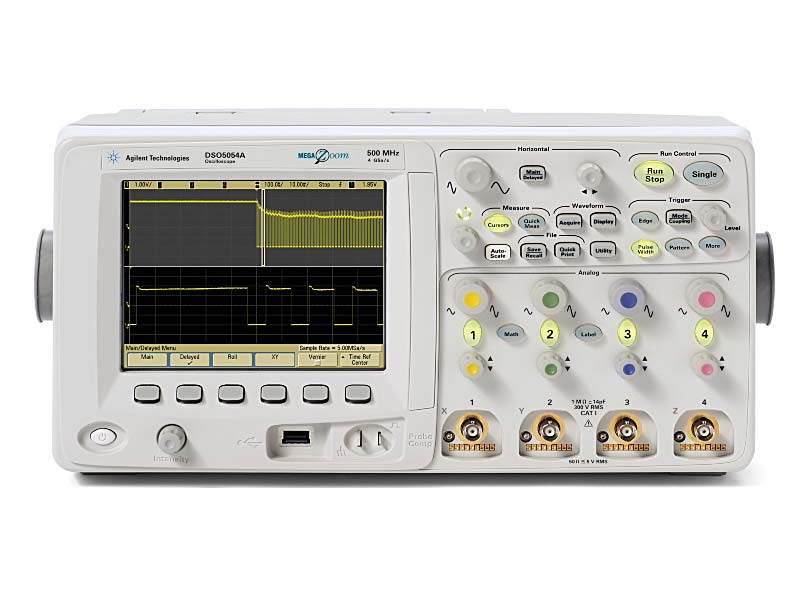

Портативные осциллографы следующего поколения с полосами пропускания от 100 до 500 МГц и глубокой памятью MegaZoom III

Качество лабораторных измерений в компактном приборе

Осциллографы серии 5000 обеспечивают более высокую скорость обновления информации, чем любые другие осциллографы в данном ценовом диапазоне, поэтому Вы не пропустите даже самые трудноуловимые события.

• Память глубиной 8 Мвыб. увеличивает вероятность обнаружения причинно-следственных связей разных событий за один цикл сбора данных
• Высокая частота дискретизации в течение продолжительного времени захвата сигналов благодаря глубокой памяти
• Благодаря скорости обновления до 100 000 осциллограмм/c (в 100 раз быстрее, чем у аналогичных осциллографов на рынке) вероятность захвата импульсных помех стала выше
• Удобное подключение и быстрая передача данных в ПК с использованием интерфейсов USB, LAN или GPIB — в стандартной комплектации
• Соответствие классу С стандарта LXI

Модели осциллографов

Модель	Полоса пропускания	Число каналов	Частота дискретизации	Стандартная память
DSO5012A	100 МГц	2	2 Гвыб/с	8 М
DSO5014A	100 МГц	4	2 Гвыб/с	8 М
DSO5032A	300 МГц	2	2 Гвыб/с	8 М
DSO5034A	300 МГц	4	2 Гвыб/с	8 М
DSO5052A	500 МГц	2	2 Гвыб/с	8 М
DSO5054A	500 МГц	4	2 Гвыб/с	8 М

Технические характеристики

Полоса пропускания	DSO5012A, DSO5014A: 100 МГц DSO5032A, DSO5034A: 300 МГц DSO5052A, DSO5054A: 500 МГц
Частота дискретизации	2 Гвыб./с для каждого канала, 4 Гвыб./с при чередовании каналов (для моделей с полосой пропускания 500 МГц)
Глубина памяти	8 Мвыб. на половине каналов, 4 Мвыб. на всех каналах
Число каналов	DSO5012A, DSO5032A, DSO5052A: 2 DSO5014A, DSO5034A, DSO5054A: 4
Коэффициент отклонения	2 мВ/дел. – 5 В/дел.
Погрешность коэффициента усиления на постоянном токе	± 2,0%
Коэффициент развертки	DSO505xA: 1 нс/дел. – 50 с/дел. DSO503xA: 2 нс/дел. – 50 с/дел. DSO501xA: 5 нс/дел. – 50 с/дел.
Ограничение полосы пропускания	25 МГц
Входной импеданс	1 МОм, 12 пФ
Погрешность временной базы	25 х 10-6
Режимы запуска	По перепаду, длительности импульса, кодовому слову По ТВ сигналу (HDTV/EDTV, NTSC, PAL, PAL-M или SECAM) По длительности кодового слова По сигналам шин CAN, LIN, USB, I2C, SPI
Дисплей	6,3-дюймовый цветной XGA TFT LCD
Скорость обновления дисплея	100 000 осцилограмм в секунду
Интерфейс	USB 2.0, USB 1.1, LAN, GPIB, XGA-видеовыход
Габаритные размеры	38,5 х 18,8 х 17,4 см (ШхВхГ)
Вес	4,1 кг

Полный набор средств подключения

Программные средства

• Web-браузер
• IVI-COM с SCPI
• Панель инструментов IntuiLink
• ScopeView
• Драйверы LabVIEW*

Соответствие классу C стандарта LXI

* Продукт компании National Instruments

Информация для заказа

DSO5012A	2-канальный осциллограф с полосой пропускания 100 МГц
DSO5014A	4-канальный осциллограф с полосой пропускания 100 МГц
DSO5032A	2-канальный осциллограф с полосой пропускания 300 МГц
DSO5034A	4-канальный осциллограф с полосой пропускания 300 МГц
DSO5052A	2-канальный осциллограф с полосой пропускания 500 МГц
DSO5054A	4-канальный осциллограф с полосой пропускания 500 МГц

Дополнительные принадлежности

N2916B	Комплект для монтажа в стойку
N2917B	Транспортный кейс
N2760A	Мягкая сумка для переноски

Программные опции

N5423A (LSS)*	Запуск по сигналам и декодирование данных последовательных шин I2C/SPI (только для 4-канальных моделей)
N5424A (AMS)*	Запуск по сигналам и декодирование данных последовательных шин CAN/LIN (только для 4-канальных моделей)
N5457A (232)*	Запуск по сигналам и декодирование данных последовательных шин RS-232/UART (только для 4-канальных моделей)
N5468A (SND)*	Запуск по сигналам и декодирование данных последовательных шин I2S (только для 4-канальных моделей)
N5454A (SGM)*	Сегментированная память
N5455A (LMT)*	Тест на соответствие маске
N5385B	Инструментальные средства осциллографов
B4610A	Анализ в автономном режиме собранных данных на ПК

* – при заказе программной опции вместе с осциллографом необходимо указывать код, приведенный в скобках; при заказе опции отдельно от прибора необходимо указывать код NxxxxA.

Рекомендуемые пробники

N2863A	Пассивный пробник 10:1, 300 МГц (в комплекте с 100 и 300 МГц моделями)
10070C	Пассивный пробник 1:1, 20 МГц
10073C	Пассивный пробник, 10:1, 500 МГц (в комплекте с 500 МГц моделями)
10076A	Пассивный пробник 100:1, 4 кВ, 250 МГц
N2771A	Пассивный пробник 1000:1, 30 кВ, 50 МГц
N2772A	Дифференциальный пробник 20 МГц, 1,2 кВ
N2773A	Источник питания для пробника N2772A
1146A	Токовый пробник 100 кГц, 100 A
1147A	Токовый пробник 50 МГц, 15 A
N2780A	Токовый пробник 2 МГц, 500 A
N2781A	Токовый пробник 10 МГц, 150 A
N2782A	Токовый пробник 50 МГц, 30 A
N2783A	Токовый пробник 100 МГц, 30 A
