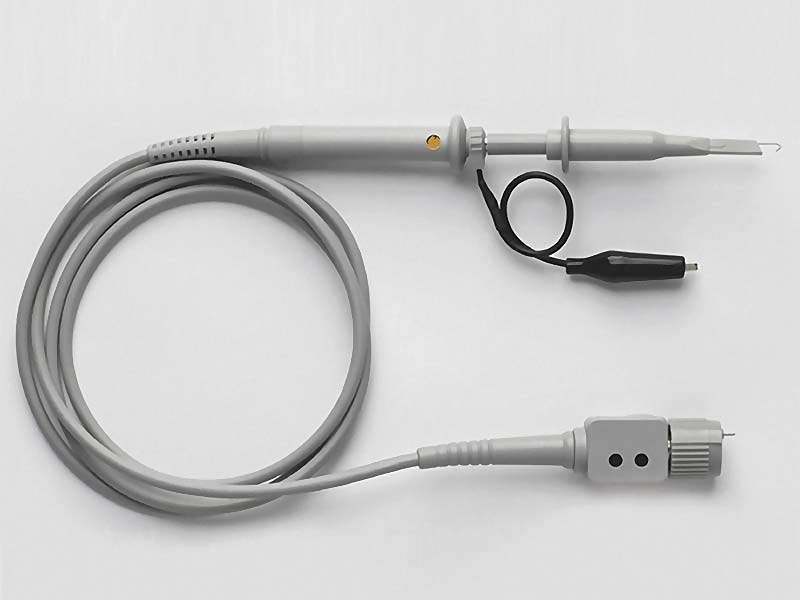

Осциллографические пробники
Инновационное семейство пробников, обеспечивающих хороший доступ к контрольным точкам и высокую точность измерений
Используйте все возможности осциллографа
Первый шаг к надежным измерениям заключается в правильном выборе пробника. Для каждого нашего осциллографа мы предлагаем широкий выбор пробников, каждый из которых имеет свои сильные стороны. Чтобы максимально использовать возможности осциллографа, выберите правильный пробник для решения вашей конкретной задачи.
Рекомендуемые пробники для осциллографов Agilent
| Модель | Полоса пропускания | Коэффициент ослабления | Входной импеданс |
Динамический диапазон |
Совместимость с осциллографами |
| Пассивные пробники | |||||
| U1560A | 45 МГц | 1:1 | 42пФ | 300В RMS | U1600A |
| U1560A | 250 МГц | 10:1 | 16пФ | 600В RMS | U1600A |
| U1560A | 300 МГц | 100:1 | 6.5пФ | 600В RMS | U1600A |
| 10070C (10070D) | 20 МГц | 1:1 | 1МОм, 70пФ | 400Впик | 1000, 5000 |
| 10073D | 500 МГц | 10:1 | 1МОм, 50пФ | 400Впик | 5000 |
| N2862A (N2862B) | 150 МГц | 10:1 | 1МОм, 30пФ | 300В RMS | 1000, 2000X, 3000X |
| N2863A (N2863B) | 300 МГц | 10:1 | 1МОм, 30пФ | 300В RMS | 1000, 2000X, 3000X, 5000 |
| N2889A | 350 МГц или 10МГц | 10:1 или 1:1 | 10МОм, 11пФ или 1МОм,60пФ | 300В или 150В RMS | 1000, 2000X, 3000X, 5000 |
| N2890A | 500 МГц | 10:1 | 10МОм, 11пФ | 300В RMS | 1000, 2000X, 3000X, 5000 |
| Пассивные высоковольтные пробники | |||||
| 10076B | 250 МГц | 100:1 | 1 МОм, 20пФ | 4кВпик | 1000, 2000X, 3000X, 5000 |
| N2771A (N2771B) | 50 МГц | 1000:1 | 1МОм, 20пФ | 30кВпик | 1000, 2000X, 3000X, 5000 |
| Активные несимметричные пробники | |||||
| 1144A | 800 МГц | 10:1 | 1МОм, 2пФ | ±7В | 5000 |
| 1145A (2-канальный) | 750 МГц | 10:1 | 1МОм, 2пФ | ±6В | 5000 |
| 1156A | 1,5 ГГц | 10:1 | 100кОм, 0,8пФ | ±2,5В | 5000 |
| 1157A | 2,5 ГГц | 10:1 | 100кОм, 0,8пФ | ±2,5В | 5000 |
| 1158A | 4 ГГц | 10:1 | 100кОм, 0,8пФ | ±2,5В | 5000 |
| N2795A | 1 ГГц | 10:1 | 1МОм, 1пФ | ±8В | 3000X, 5000 |
| N2796A | 2 ГГц | 10:1 | 1МОм, 1пФ | ±8В | 5000 |
| Активные дифференциальные пробники | |||||
| 1141A | 200 МГц | 1:1 | 1МОм, 7пФ | 200В | 5000 |
| N2790A | 100 МГц | 50:1 или 500:1 | 8МОм, 3,5пФ | ±1400В | 5000 |
| N2791A | 25 МГц | 10:1 или 100:1 | 8МОм, 8пФ | ±700В | 1000, 2000X, 5000 |
| N2792A | 200 МГц | 10:1 | 1МОм, 3,5пФ | ±20В (±60В) | 1000, 2000X, 3000X, 5000 |
| N2793A | 800 МГц | 10:1 | 200кОм, 1пФ | ±15В (±40В) | 1000, 2000X, 3000X, 5000 |
| N2891A | 70 МГц | 100:1 или 1000:1 | 100МОм, 7пФ | ±700В или ±7000В | 1000, 2000X, 3000X, 5000 |
| Токовые пробники | |||||
| 1146А | 100 кГц | 0,1В/А или 0,01В/А | – | 10 Апик или 100 Апик | 1000, 2000X, 3000X, 5000 |
| 1147А | 50 МГц | 0,1В/А | – | 15Aпик (30 Апик) | 3000X, 5000 |
| N2893A | 100 МГц | 0,1В/А | – | 15Aпик (30 Апик) | 3000X, 5000 |
| N2780A | 2 МГц | 0,01В/А | – | 700А | 1000, 2000X, 3000X, 5000 |
| N2781A | 10 МГц | 0,01В/А | – | 300А | 1000, 2000X, 3000X, 5000 |
| N2782A | 50 МГц | 0,1В/А | – | 50А | 1000, 2000X, 3000X, 5000 |
| N2780A | 100 МГц | 0,1В/А | – | 50А | 1000, 2000X, 3000X, 5000 |
| Источники питания для пробников | |||||
| 1142A | Источник питания для пробников 1141A, 1144A, 1145A | ||||
| N2779A | Источник питания для пробников N278xA | ||||
