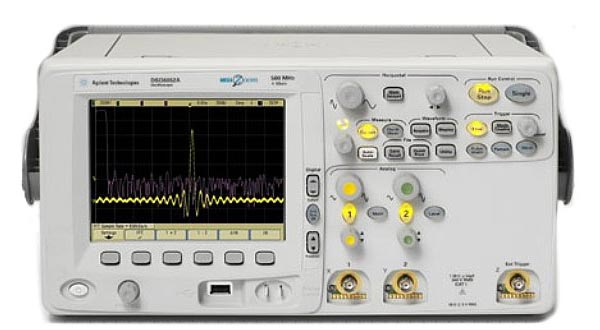

Осциллограф Agilent Technologies MSO6104A
Осциллографы серии 6000 обладают набором необходимых свойств, которые идеально подходят для анализа схем, содержащих как аналоговые, так и цифровые компоненты. Осциллограф смешанных сигналов Agilent MSO6104A, имеющий 4 аналоговых и 16 логических каналов, уникально объединяет параметрический анализ сигналов осциллографа и многоканальный анализ временных диаграмм логического анализатора, позволяя наблюдать сложные взаимодействия между сигналами одновременно по 20 каналам. Прибор способен справиться с любыми проблемами отладки взаимодействия смешанных сигналов, что невозможно сделать с помощью традиционных осциллографов, поскольку они не позволяют одновременно тестировать и контролировать высокоскоростные цифровыеуправляющие сигналы и более исследуемой схемы.
Особенности осциллографа Agilent MSO6104A:
- 1000 МГц полосы пропускания
- 4 осциллографических канала
- 16 логических каналов
- Частота обновления 2 Гсэмпла/с
- Память MegaZoom III
- Цветной дисплей XGA с высоким разрешением
- Работа по триггерам
- Интерфейсы LAN, USB, GPIB
Технические характеристики осциллографа Agilent MSO6104A:
| Параметры | Значения | |
| Система сбора данных: аналоговые каналы | ||
| Частота дискретизации | 4 ГГц для половины каналов | |
| 2 ГГц для каждого канала при одновременной работе всех каналов | ||
| Глубина памяти |
При выключенных логических каналах (стандартная конфигурация) |
1 Мточек для половины каналов |
| 500 Kточек для каждого канала при одновременной работе всех каналов | ||
| При включенных логических каналах | 625 Kточек для половины каналов | |
| 312 Kточек для каждого канала при одновременной работе всех каналов | ||
| Разрешающая способность по вертикали | 8 бит | |
| Минимальная длительность | 250 пс | |
| Число усреднений | Выбирается из ряда: 2, 4, 8, 16, 32, 64 ... 65536 | |
| Режим высокого разрешения | Режим усреднения с числом усреднений = 1 | |
|
Разрешающая способность 12 бит, если коэффициент развертки: ≥ 10 мкс/дел при частоте дискретизации 4 ГГц ≥ 20 мкс/дел при частоте дискретизации 2 ГГц |
||
| Фильтр | Интерполяционный фильтр Sinx/x (полоса пропускания однократных сигналов равна частоте дискретизации/4 или полосе пропускания осциллографа, в зависимости от того, какое из этих значений меньше) при включенных векторах и в реальновременном режиме | |
| Сбор данных: логические каналы | ||
| Частота дискретизации | 2 ГГц при одном устройстве подключения | |
| 1 ГГц при двух устройствах подключения | ||
| Максимальная частота переключения | 250 МГц | |
|
Глубина памяти (стандартная конфигурация) |
При выключенных аналоговых каналах | 1 Мточек при одном устройстве подключения |
| 500 Кточек при двух устройствах подключения | ||
| При включенных аналоговых каналах | 312 Кточек при одном устройстве подключения | |
| 156 Кточек при двух устройствах подключения | ||
| Разрешающая способность по вертикали | 1 бит | |
| Обнаружение глитча | 2 нс (минимальная длительность импульса) | |
| Система вертикального отклонения: аналоговые каналы | ||
| Число аналоговых каналов | Одновременный сбор данных по каналам 1,2, 3, 4 | |
| Полоса пропускания (на уровне -3 дБ) | От 0 до 1 ГГц | |
| Полоса пропускания при закрытом входе (связь по переменному току) | От 3,5 Гц до 1 ГГц | |
| Расчетное время нарастания переходной характеристики (=0,35/полоса пропускания) | 350 пс | |
| Полоса пропускания для однократных сигналов | 1 ГГц (в режиме половины каналов) | |
| Коэффициент отклонения | От 2 мВ/дел до 5 В/дел (1 МОм), от 2 мВ/дел до 1 В/дел (50 Ом) | |
| Максимальное входное напряжение | 300 В СКЗ, 400 В (пик. значение) для категории защиты CAT I; кратковременный выброс напряжения 1,7 кВ (пик. значение) | |
| 100 В СКЗ, 400 В (пик. значение) для категории защиты CAT II | ||
| С пробником 10073C 10:1 |
500 В (пик. значение) для категории защиты CAT I, 400 В (пик. значение) для категории защиты CAT II |
|
| Пределы смещения |
±5 В при коэффициентах отклонения <10 мВ/дел; ±20 В при коэффициентах отклонения свыше 10 до 200 мВ/дел; ±75 В при коэффициентах отклонения свыше 200 мВ/дел |
|
| Динамический диапазон | ±8 делений | |
| Входной импеданс | 1 МОм±1 %, параллельная емкость 14 пФ или 50 Ом±1,5 %, по выбору | |
| Связь по входу | По переменному току (закрытый вход), по пост. току (открытый вход) | |
| Система вертикального отклонения: логические каналы | ||
| Число каналов | 16 логических каналов анализа временных диаграмм, обозначенных D15 - D0 | |
| Установка пороговых уровней |
Раздельная для устройства подключения 1 (каналы D7-D0) и устройства подключения 2 (каналы D15 - D8) |
|
| Варианты установки пороговых уровней |
ТТЛ, КМОП, ЭСЛ или определяемый пользователем (устанавливается раздельно для каждого устройства подключения) |
|
| Пределы установки порогового уровня, определяемого пользователем |
±8 В с шагом 10 мВ |
|
| Максимальное входное напряжение |
±40 В (пик. значение) для категории защиты CAT I; кратковременный выброс напряжения 800 В (пик. значение) |
|
| Погрешность установки пороговых уровней | ±(100 мВ + 3% от установленного значения порогового уровня) | |
| Входной динамический диапазон | ±10 В относительно порогового уровня | |
| Мин. размах входного напряжения | 500 мВ от пика до пика | |
| Входная емкость | ~ 8 пФ | |
| Входное сопротивление | 100 кОм ±2 % на наконечнике пробника | |
| Временной сдвиг между каналами | 2 нс (типовое значение), 3 нс (максимум) | |
| Горизонтальная развертка | ||
| Коэффициент развертки | От 500 пс/дел до 50 с/дел | |
| Разрешение | 2,5 пс | |
|
Погрешность частоты опорного сигнала (временной базы) |
15 х 10R6 (±0,0015 %) | |
| Верньер | Если верньер выключен, коэффициент отклонения наращивается в соответствии с рядом чисел 1-2-5. Если верньер включен, добавляется приблизительно 25 малых приращений между основными установками коэффициента отклонения. | |
| Диапазон задержки | Предпусковая (отрицательная задержка) |
Не менее длительности развертки полного экрана или 1 мс (с опцией глубины памяти 8 М точек); |
|
Не менее длительности развертки полного экрана или 250 мкс (с опцией глубины памяти 2 М точек); |
||
|
Не менее длительности развертки полного экрана или 125 мкс (при стандартной глубине памяти) |
||
| Послепусковая (положительная задержка) | От 1 до 500 с | |
| Система запуска | ||
| Источники запуска | Каналы 1, 2, 3, 4, сеть, внешний, каналы D15-D0 | |
| Режимы запуска | Auto (автоматический), Normal (по условиям запуска), Single (однократный) | |
| Пределы удерживания запуска | От ~ 60 нс до 10 с | |
| Джиттер запуска | 0,025 % от предела экрана + 15 пс СКЗ | |
| Виды запуска | По перепаду, по длительности импульса, по кодовому слову, по ТВ сигналу, по длительности кодового слова, по последовательности событий, по условиям шин CAN, LIN, USB, I2C и интерфейса SPI | |
| Запуск по аналоговым каналам | ||
| Пределы уровня запуска (внутренний запуск) | ±6 делений от центра экрана | |
| Чувствительность | <10 мВ/дел: больше 1 дел или 5 мВ; ≥10 мВ/дел: 0,6 дел | |
| Связь по входу сигнала запуска | AC (связь по переменному току, ~ 10 Гц), DC (связь по постоянному току), Noise Rej (подавление шумов), HF Reject (подавление ВЧ помех) и LF Reject (подавление НЧ помех) (~ 50 кГц) | |
| Запуск по логическим каналам D15+D0 | ||
| Пределы установки порогового уровня,определяемого пользователем | ±8,0 В с шагом 10 мВ | |
| Предустановленные пороговые уровни | ТТЛ: 1,4 В; КМОП: 2,5 В; ЭСЛ: минус 1,3 В | |
| Внешний запуск (EXT) | ||
| Входной импеданс | 2,14 кОм ±5 % | |
| Максимальное входное напряжение | ±15 В | |
| Диапазон уровней запуска | ±5 В | |
|
Минимальный уровень запуска (чувствительность) |
400 мВ (от 0 до 500 МГц) | |
| Связь по входу |
AC (связь по переменному току, ~ 3,5 Гц), DC (связь по постоянному току), Noise Rej (подавление шумов), HF Reject (подавление ВЧ помех) и LF Reject (подавление НЧ помех) (~ 50 кГц) |
|
| Система отображения | Цветной ЖК экран тонкопленочной технологии с диагональю 6,3 дюйма (161 мм) | |
| Функциональные возможности измерений | Автоматические измерения; временные параметры; частотомер; определения пороговых уровней; курсоры; математические функции | |
| Быстрое преобразование Фурье (БПФ) | ||
| Число точек | Фиксированное значение 1000 точек | |
| Источники данных для функции БПФ | Аналоговые каналы 1 или 2 | |
| Виды весовой обработки (окна) | Rectangular (прямоугольная весовая функция), Flattop (весовая функция плоской-вершины), Hanning (весовая функция Хэннинга). | |
| Шумовой порог | От минус 50 до минус 90 дБ, в зависимости от усреднения. | |
| Отображение амплитуды | В единицах дБВ (dBV) или дБм (dBm) на сопротивлении 50 Ом | |
| Разрешение по частоте | 0,05/(время на деление) | |
| Максимальная частота | 50/(время на деление) | |
Общие характеристики осциллографа Agilent МSO6104A:
| Питание |
Сеть переменного тока с максимальной мощностью 120 Вт, напряжение 96-144 В/частота 48-440 Гц; напряжение 192-228 В/частота 48-66 Гц, автоматический выбор. |
| Частота сети питания | 50/60 Гц, 100-240 В; 440 Гц, 100-132 В |
| Максимальная потребляемая мощность | 110 Вт |
| Температура | Рабочие условия: от минус 10 до +55 °С |
| Предельные условия: от минус 51 до +71 °С | |
| Относительная влажность | Рабочие условия: 95 % при + 40 °С в течение 24 часов |
| Предельные условия: 90 % при +65 °С в течение 24 часов | |
| Механическая вибрация | Соответствует нормам класса В1 компании Agilent и MIL-PRF-28800 F; Class 3 random. |
| Механический удар | Соответствует нормам класса В1 компании Agilent и MILRP-F-28800F (ускорение 30 g, форма импульса R полусинусоидальная, длительность 11 мс,-3 удара по каждой из основных осей; всего 18 ударов). |
| Степень загрязнения |
Нормально допускается только сухое токонепроводящее загрязнение. Изредка следует ожидать временного появления проводимости, вызванной конденсацией влаги. |
| Использование только внутри помещения | Прибор предназначен для эксплуатации только внутри помещения. |
| Категории установки |
CAT I: изолированная сеть CAT II: напряжение питающей сети подводится от настенной розетки |
| Нормативно-правовая информация |
Требования техники безопасности соответствуют документам IEC61010-1:2001/EN 61010-1:2001 Канада: CSA C22.2 № 1010.1:1992 UL 61010B-1:2003 |
| Габаритные размеры | 35,4 см (ширина) х 18,8 см (высота) х 28,2 см (глубина) - без ручек; |
| 39,9 см (ширина) х 18,8 см (высота) х 28,2 см (глубина) - с ручками | |
| Масса | Без упаковки: 4,9 кг; В упаковке: 9,4 кг |
| Гарантия | 1 год |
