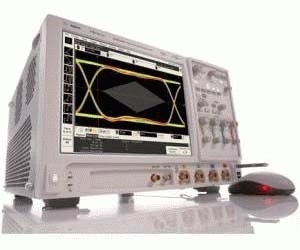

Осциллограф Agilent Technologies DSO9104A
Осциллограф Agilent Technologies DSO 9104A
Три инструмента в одном: впечатляющие возможности осциллографа в сочетании со встроенной логикой и функциональностью анализа протокола позволяют анализировать аналоговые, цифровые и последовательные сигналы. Полосу пропускания и каналы прохождения сигналов можно в дальнейшем оптимизировать
Программное обеспечение для дополнительной отладки и компилирования: понятная картинка на собственных настройках, включая RS-232/UART, IC/SPI, CAN, FlexRay, USB, PCIe™ 1.1, и DDR.
Оптимизация рабочего места: печатная плата с вертикальным монтажом позволяет сэкономить полезное пространство на рабочем столе. Данный осциллограф является самым узким в своем классе. В то же время он оборудован экраном 15' для удобного просмотра формы волны.
4 канала, 1 ГГц, част. дискретизации до 20 ГГц, память 10М/канал (макс. 20М), цветной сенсорный дисплей, Windows, USB, LAN, гарантия 1 год
|
Аналоговая полоса пропускания (–3 дБ)
|
1 ГГц
|
|
Время нарастания и спада
|
10 - 90%: 253 пс
20 - 80%: 174 пс
|
|
Входные каналы
|
4
|
|
Входной импеданс
|
50 Ом ± 2.5%
|
|
Чувствительность
|
1 МОм: 1 мВ/дел. ÷ 5 В/дел
50 Ом: 1 мВ/дел. ÷ 1 В/дел
|
|
Характер связи на входе
|
1 MОм: AC (3.5 Гц), DC
50 Ом: DC
|
|
Разрешение по вертикали
|
8 бит, ≥ 12 бит с усреднением
|
|
Развязка между каналами
|
DC ÷ 50 MHz: 50 dB
>50 MHz ÷ 1 GHz: 40 dB
>1 GHz ÷ 4 GHz: 25 dB
|
|
Погрешность коэффициента усиления постоянного напряжения
|
± 2% от полной шкалы при шкале полного разрешения канала
|
|
Максимальное входное напряжение
|
1 MОм: 150В RMS или DC, CAT I
± 250 В (DC + AC) в AC соединение
50 Ом: 5 Vrms
|
|
Погрешность установки смещения
|
± (1,25% от смещения в канале + 1% от полной шкалы + 1 мВ)
|
|
Динамический диапазон
|
1 MОм: ± 8 деления от середины экрана
50 Ом: ± 8 деления от середины экрана
|
|
Погрешность измерения постоянного напряжения
|
Парный курсор: ± [(погрешность усиления DC) + (разрешение)]
Одинарный курсор: ± [(погрешность усиления DC) + (погрешн. смещения) + (разрешение/2)]
|
Общие технические характеристики
|
Температура При эксплуатации
|
5°С ÷ +40°С; при хранении: –40°С ÷ +70°С
|
|
Относительная влажность При эксплуатации
|
до 95% (без конденсации) при температуре +40°С;
при хранении: до 90% при температуре +65°С
|
|
Высота над уровнем моря
|
При эксплуатации: до 4000 метров; при хранении: до 15300 метров
|
|
Вибрации
|
При эксплуатации: хаотичные вибрации 5 ÷ 500 Гц, 10 минут по каждой оси, 0,3 g(эфф.) при хранении: хаотичные вибрации 5 ÷ 500 Гц, 10 минут по каждой оси, 2,41 g(эфф.); резонансный поиск 5 ÷ 500 Гц, развертка синусоидального сигнала, скорость развертки 1 октава/мин. (0,75 g), выдержка 5 минут на частоте резонанса при четырех резонансах по каждой оси
|
|
Электропитание
|
375 Вт 100-120 В, 50/60/400 Гц
100-240 В, 50/60 Гц.максимальная подводимая мощность
|
|
Масса
|
11,8 кг
|
|
Размеры
|
330 мм x 430 мм x 230 мм
|
