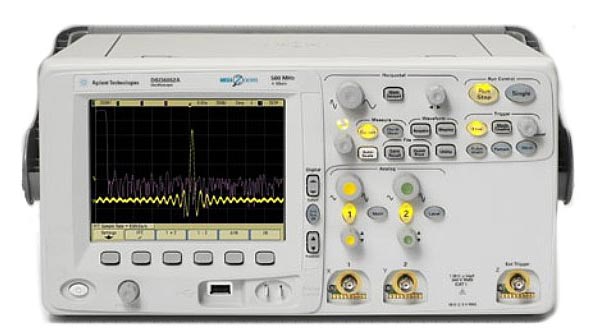

Осциллограф Agilent Technologies DSO6014A
азначение осциллографа Agilent DSO6014A:
Осциллографы серии 6000 обладают набором необходимых свойств, которые идеально подходят для анализа схем, содержащих как аналоговые, так и цифровые компоненты. Осциллограф Agilent DSO6014A с полосой пропускания 500 МГц позволяет решать сложные измерительные задачи и обеспечивает наиболее высокое качество измерений в своем классе. Осциллограф Agilent DSO6014A предоставляет пользователю необходимые инструментальные средства, с помощью которых он может значительно облегчить решение проблем при разработке схем со смешанными аналоговыми и логическими сигналами.
Особенности осциллографа Agilent DSO6014A:
- 100 МГц полосы пропускания
- 4 осциллографических канала
- Частота обновления 4 Гсэмпла/с
- Память MegaZoom III
- Цветной дисплей XGA с высоким разрешением
- Работа по триггерам
- Интерфейсы LAN, USB, GPIB
Технические характеристики осциллографа Agilent DSO6014A:
| Параметры | Значения |
| Число каналов | 4 |
| Осциллографические каналы | |
| Полоса пропускания | 100 МГц |
| Макс. частота дискретизации | 2 Гвыб/c |
| Макс. входное напряжение | 400 В (напряжение пост. тока + пик. значение напряжения переменного тока) |
| Разрешение | 8 бит |
| Режим высокого разрешения | 2 бит при коэффте развертки ≥ 10 мкс/дел и частоте дискретизации 4 Гвыб/c или ≥ 20 мкс/дел и частоте дискретизации 2 Гвыб/c |
| Коэффициенты отклонения |
От 1 мВ/дел до 5 В/дел (входной импеданс 1 MОм) |
| Глубина памяти | 8 Мвыб (стандарно) |
| Коэффициенты развертки | От 5 нс/дел до 50 с/дел |
| Обнаружение пиков | 1 нс |
| Система запуска | |
| Источники | Каналы 1, 2, 3, 4, сеть, внешний |
| Режимы | По перепаду, длительности импульса, кодовому слову, ТВ сигналу, длительности кодового слова,по последовательности событий, по условиям шин CAN, LIN, USB, I2C и интерфейса SPI, по Nму перепаду пакета(усовершенствованные режимы запуска по условиям шин CAN, LIN, FlexRay, RS232/UART доступны при покупке опций приложений) |
| Дисплей | Цветной ЖК дисплей с высокой четкостью |
| Тип | 768 точек по вертикали, 1024 точки по горизонтали, 256 уровней яркости768 точек по вертикали, 1024 точки по горизонтали, 256 уровней яркости |
| Измерения | |
| Автоматические | PeakPeak (размах), Minimum (мин. значение), Maximum (макс. значение), Average (среднее значение), Amplitude (амплитуда), Base (уровень основания), Top (уровень вершины), Preshoot (выброс до фронта), Overshoot (выброс за фронтом), RMS (СКЗ), стандарное отклонение, Frequency (частота повторения), Period (период повторения), +Width (длительность полож. импульса), Width (длительность отриц. импульса), Duty Cycle (коэффициент заполнения) для всех каналов. Rise Time (длительность фронта), Fall Time (длительность среза), X at Max Y (значение времени, соответствующее максимуму), X at Min Y (значение времени, соответствующее минимуму), Delay (задержка), Phase (фаза) только для аналоговых каналов. |
| Частотомер | Встроенный частотомер (5 десятичных разрядов) по любому из каналов. Может измерять частоту до значения полосы пропускания осциллографа. Разрешение частотомера можно увеличить до 8 разрядов при использовании внешнего опорного источника 10 МГц |
| Курсоры | Устанавливаются вручную или автоматически для отсчета значений по горизонтали (X, ΔX, 1/ΔX), по вертикали (Y, ΔY) |
| Математические функции | Одна из функций 1–2, 1 х 2, БПФ, дифференцирование, интегрирование, квадратный корень. |
| Запоминающие устройства | |
| Тип | Хостпорты USB 1.1 на передней и задней панелях |
| Форматы изображений и данных осциллограмм | BMP или PNG, значения X и Y (время/напряжение) в формате CSV |
| Стандартные порты | USB 2.0 для высокоскоростных устройств, два хостпорта USB 1.1, 10/100BaseT LAN, IEEE 488.2 GPIB и XGA видеовыход |
| Встроенная справочная система | Доступна на 6 языках: английском, упрощенном китайском, японском, немецком, французском и русском. |
Общие характеристики осциллографа Agilent DSO6014A:
| Питание |
Сеть переменного тока с максимальной мощностью 120 Вт, напряжение 96-144 В/частота 48-440 Гц; напряжение 192-228 В/частота 48-66 Гц, автоматический выбор. |
| Частота сети питания | 50/60 Гц, 100-240 В; 440 Гц, 100-132 В |
| Максимальная потребляемая мощность | 110 Вт |
| Температура | Рабочие условия: от минус 10 до + 55 °С |
| Предельные условия: от минус 51 до + 71 °С | |
| Относительная влажность | Рабочие условия: 95 % при + 40 °С в течение 24 часов |
| Предельные условия: 90 % при +65 °С в течение 24 часов | |
| Механическая вибрация | Соответствует нормам класса В1 компании Agilent и MIL-PRF-28800 F; Class 3 random. |
| Механический удар | Соответствует нормам класса В1 компании Agilent и MIL-PRF-28800F (ускорение 30 g, форма импульса - полусинусоидальная, длительность 11 мс, 3 удара по каждой из основных осей; всего 18 ударов). |
| Степень загрязнения |
Нормально допускается только сухое токонепроводящее загрязнение. Изредка следует ожидать временного появления проводимости, вызванной конденсацией влаги. |
| Использование только внутри помещения | Прибор предназначен для эксплуатации только внутри помещения. |
| Категории установки |
CAT I: изолированная сеть CAT II: напряжение питающей сети подводится от настенной розетки |
| Нормативно-правовая информация |
Требования техники безопасности соответствуют документам IEC61010-1:2001/EN 61010-1:2001 Канада: CSA C22.2 № 1010.1:1992 UL 61010B-1:2003 |
| Габаритные размеры | 35,4 см (ширина) х 18,8 см (высота) х 28,2 см (глубина) - без ручек; |
| 39,9 см (ширина) х 18,8 см (высота) х 28,2 см (глубина) - с ручками | |
| Масса | Без упаковки: 4,9 кг; В упаковке: 9,4 кг |
| Гарантия | 1 год |
Комплект поставки осциллографа Agilent DSO6014A:
| № | Наименование | Количество |
| 1. | Руководство по эксплуатации (локализованное) | 1 |
| 2. | Руководство по обслуживанию | 1 |
| 3. | Руководство по программированию | 1 |
| 4. | Сетевой шнур | 1 |
| 5. | Защитная крышка передней панели | 1 |
| 6. | Набор библиотек вводаRвывода Agilent IO libraries suite 14.0 | 1 |
