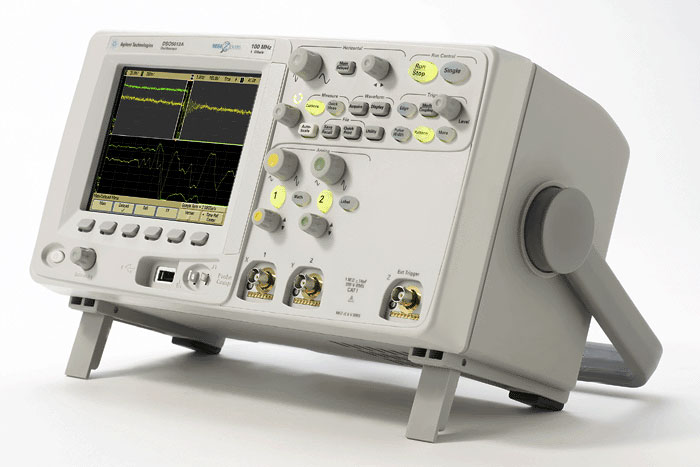

Количество логических каналов

 Количество аналоговых каналов

 Максимальная частота дискретизации

 Частота дискретизации

 4 ГГц для половины каналов
  2 ГГц для каждого канала при одновременной работе всех каналов

  Глубина памяти (стандартная конфигурация

 При выключенных логических каналах:
  1 Мточек для половины каналов
  500 Kточек для каждого канала при одновременной  работе всех каналов
  При включенных логических каналах:
  625 Kточек для половины каналов
  312 Kточек для каждого канала при одновременной работе всех каналов

 Разрешающая способность по вертикали

 Минимальная длительность обнаруживаемого пика

 Выбирается из ряда: 2, 4, 8, 16, 32, 64 ... 65536

 Режим высокого разрешения

 Режим усреднения с числом усреднений = 1
  Разрешающая способность 12 бит, если коэффициент развертки: ≥ 10 мкс/дел при частоте дискретизации 4 ГГц
  ≥ 20 мкс/дел при частоте дискретизации 2 ГГц

 Интерполяционный фильтр Sinx/x (полоса пропускания однократных сигналов равна частоте дискретизации/4 или полосе пропускания осциллографа, в зависимости от того, какое из этих значений меньше) при включенных векторах и в реальновременном режиме

 Число аналоговых каналов

 Одновременный сбор данных по каналам 1 и 2

 Каналы 1, 2,  сеть, внешний, каналы D15D0 (устанавливаются пользователем)

  Auto (автоматический), Normal (по условиям запуска), Single (однократный)

 Пределы удерживания запуска

 0,025 % от предела экрана + 15 пс СКЗ

 Виды запуска

  По перепаду, по длительности импульса, по кодовому слову, по ТВ сигналу, по длительности кодового слова, по последовательности событий, по условиям шин CAN, LIN, USB, I²C и интерфейса SPI

 Автонастройка (Autoscale)

  Обнаружение и отображение активных аналоговых и логических (для MSO6000A серии MSO) каналов, установка режима запуска по перепаду в канале с наибольшим номером, установка коэффициента отклонения для аналоговых каналов и пороговых значений для логических каналов, а также коэффициента развертки для отображения приблизительно 1,8 периода сигнала. Требования к сигналу: мин. напряжение больше 10 мВ (размах), коэффициент заполнения 0,5 %, мин. частота больше 50 Гц.

 Цветной ЖК экран тонкопленочной технологии с диагональю 6,3 дюйма (161 мм)

 Скорость обновления осциллограмм

  До 100000 осциллограмм/с в реальновременном режиме по аналоговым каналам

   Стандарт XGA:
768 точек по вертикали, 1024 точки по горизонтали (область полного экрана);
640 точек по вертикали, 1000 точек по горизонтали (область отображения сигналов)
256 уровней яркости

   Ручка регулировки яркости на передней панели.
   Включение/выключение векторов;
включение/выключение неограниченного послесвечения;
масштабная сетка 8 х 10 делений с плавной регулировкой яркости

 Встроенная информационная система

  Справки по конкретным клавишам, выводимые на экран посредством нажатия и удерживания интересующей аппаратной или программируемой клавиши.

 Часы реального времени

  Отображение текущего времени и даты (устанавливаются пользователем).

 Автоматические измерения

   Результаты измерений обновляются непрерывно. Курсоры отслеживают последнее выбранное

 Амплитудные параметры (только для аналоговых каналов)

  PeakRPeak (размах), Minimum (минимальное значение), Maximum (максимальное значение), Average (среднее значение), Amplitude (амплитуда), Base (уровень
основания), Top (уровень вершины), Preshoot (выброс до фронта), Overshoot
(выброс за фронтом), RMS (СКЗ).

 Временные параметры

  Frequency (частота повторения), Period (период повторения), +Width (длительность положительного импульса), -Width (длительность отрицательного импульса), Duty Cycle (коэффициент заполнения) R для всех каналов.
  Rise Time (длительность фронта), Fall Time (длительность среза), X at Max Y (значение времени, соответствующее максимуму), X at Min Y (значение времени, соответствующее минимуму), Delay (задержка), Phase (фаза) R только для аналоговых каналов.

Встроенный частотомер (5 десятичных разрядов) по любому из каналов. Может измерять частоту до максимального значения полосы пропускания (1 ГГц макс.).
Разрешение может быть увеличено до 8 разрядов с помощью внешнего опорного сигнала с частотой 10 МГц.

 Определения пороговых уровней

Изменяются в процентном или абсолютном выражении. По умолчанию при измерении временных параметров значения нижнего, среднего и верхнего пороговых уровней равны 10%, 50% и 90%, соответственно.

Устанавливаются вручную или автоматически для отсчета значений по горизонтали (показания X, ΔX, 1/ΔX), по вертикали (показания Y, ΔY).
Кроме того, показания по логическим или аналоговым каналам можно выводить на экран в виде двоичных или шестнадцатеричных значений.

 Математические функции

Одна из функций 1-2, 1х2, FFT (БПФ), дифференцирование, интегрирование.
Источники данных для функции БПФ, функции дифференцирования или интегрирования: аналоговые каналы 1 или 2, 1-2, 1+2, 1х2.

 Запоминание/вызов (энергонезависимая память)

Внутреннее запоминающее устройство позволяет запоминать и вызывать 10 конфигураций установок органов управления и графиков сигнала.

 Тип и формат запоминаемых данных

ХостRпорты USB 1.1 на передней и задней панелях.
Форматы изображения: BMP (8 битов); BMP (24 бита).
Форматы данных: значения X и Y (время/напряжение) в формате CSV (с разделением запятой).
Форматы графиков/установок: вызываемые.

 USB 2.0 для высокоскоростных устройств, два хостRпорта USB 1.1, 10/100-BaseT LAN, IEEE 488.2 GPIB, XGARсовместимый выход видеосигнала.

 Максимальная скорость передачи данных

 IEEE 488.2 GPIB: 500 Кбайт/с;
USB (USBTMC-USB488): 3,5 Мбайт/с;
100 Mbps LAN (TCP/IP): 1 Мбайт/с.

 Совместимость с принтерами

HP Deskjet, Officejet, Laserjet, цветной Laserjet и принтеры, совместимые с языком HP PCL 3.0.

 Сеть переменного тока с максимальной мощностью 120 Вт,
напряжение 96-144 В/частота 48-440 Гц; напряжение 192-228 В/частота 48-66 Гц,
автоматический выбор

 Частота сети питания

 50/60 Гц, 100-240 В; 440 Гц, 100-132 В.

 Максимальная потребляемая мощность

 Температура окружающей среды

 Рабочие условия: от минус 10 до +55 °С
  Предельные условия: от минус 51 до +71 °С

 Относительная влажность

 Рабочие условия: 95 % при + 40 °С в течение 24 часов
  Предельные условия: 90 % при +65 °С в течение 24 часов

Пониженное атмосферное давление (высота над уровнем моря)

 Рабочие условия: до 4570 м (15000 футов) Предельные условия: до 15244 м (50000 футов)

 Соответствует нормам класса В1 компании Agilent и MIL-PRF-28800F

 Степень загрязнения 2

 Нормально допускается только сухое токонепроводящее загрязнение.
Изредка следует ожидать временного появления проводимости, вызванной конденсацией влаги.

 Использование только внутри помещения

 Прибор предназначен для эксплуатации только внутри помещения

 Размеры(Ш х В х Г) - без ручек

 35,4 см х 18,8 см х 28,2 см

Требования техники безопасности соответствуют документам

    IEC61010-1:2001/EN 61010-1:2001

Категории установки

CAT II: напряжение питающей сети подводится от настенной розетки

Прибор соответствует требованиям документа Low Voltage Directive 73/23/EEC, а по электромагнитной совместимости - требованиям документа Directive 89/336/EEC и имеет соответствующую маркировку CE.
Прибор в типовой конфигурации прошел испытания на испытательных системах компании HP/Agilent.
