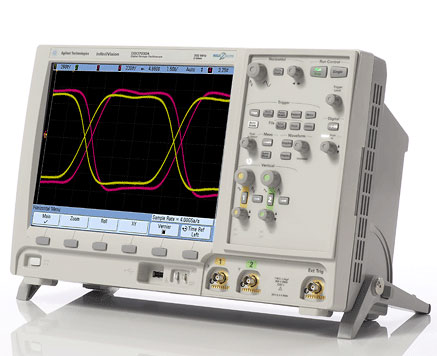

DSO7054А осциллограф Agilent Technologies
Назначение осциллографа Agilent DSO7054А:
Осциллограф Agilent DSO7054А обладающие достаточным числом каналов и необходимым набором функциональных возможностей для выполнения измерений, включая глубокую память MegaZoom III, дисплей высокой четкости и гибкую систему запуска. По приемлемой цене прибор позволяет наблюдать сигналы в течение длительных временных периодов, сохраняя при этом высокую частоту дискретизации. Это позволяет выявить подробности сигналов в исследуемых схемах.
Особенности осциллографа Agilent DSO7054А:
- Самый большой дисплей в своем классе (12,1 дюйма по диагонали)
- Глубокая память с быстрой реакцией
- Интерфейсы USB, LAN, GPIB и выход XGA в стандартной комплектации
- Запуск по сигналам и декодирование данных последовательных шин I2C, SPI, CAN, LIN, RS>232/UART и FlexRay
- Наилучшая видимость сигналов
Технические характеристики осциллографа Agilent DSO7054А:
Параметры | Значения |
Число каналов | 4 |
Осциллографические каналы | |
Полоса пропускания | 500 МГц |
Макс. частота дискретизации | 4 Гвыб/c |
Макс. входное напряжение |
400 В (напряжение пост. тока + пик. значение напряжения переменного тока) |
Разрешение 8 бит | Разрешение 8 бит |
Режим высокого разрешения | 12 бит при коэфф-те развертки ≥ 10 мкс/дел и частоте дискретизации 4 Гвыб/c или ≥ 20 мкс/дел и частоте дискретизации 2 Гвыб/c |
Коэффициенты отклонения | От 2 мВ/дел до 5 В/дел (входной импеданс 1 MОм, или 50 Ом) |
Глубина памяти | 8 Мвыб (стандарно) |
Коэффициенты развертки | От 1 нс/дел до 50 с/дел |
Обнаружение пиков | 250 пс |
Система запуска | |
Источники | Каналы 1, 2, 3, 4, сеть, внешний, (устанавливаются пользователем) |
Режимы | По перепаду, длительности импульса, кодовому слову, ТВ сигналу, длительности кодового слова, по последовательности событий, по условиям шин CAN, LIN, USB, I2C и интерфейса SPI, по N-му перепаду пакета (усовершенствованные режимы запуска по условиям шин CAN, LIN, FlexRay, RS-232/UART доступны при покупке опций приложений) |
Дисплей | Цветной ЖК дисплей с высокой четкостью c размером по диагонали 12,1 дюйма (255 мм х 184 мм) |
Тип | 768 точек по вертикали, 1024 точки по горизонтали, 256 уровней яркости |
Измерения | Автоматические; частотомер; курсоры |
Математические функции | Одна из функций 1 – 2, 1 х 2, БПФ, дифференцирование, интегрирование, квадратный корень. |
Запоминающие устройства | |
Тип | Хост-порты USB 1.1 на передней и задней панелях |
Форматы изображений и данных осциллограмм | BMP или PNG, значения X и Y (время/напряжение) в формате CSV |
Стандартные порты | USB 2.0 для высокоскоростных устройств, два хост!порта USB 1.1, 10/100!BaseT LAN, IEEE 488.2 GPIB и XGA видеовыход |
Встроенная справочная система | Доступна на 11 языках, в том числе и русском. |
Общие характеристики осциллографа Agilent DSO7054А:
Габаритные размеры | 45,4 см (ширина) х 29,8 см (высота) х 22,0 см (глубина) с развернутой подставкой, крышка экрана снята |
Масса без упаковки | 5,9 кг |
Гарантийный срок | 3 года |
