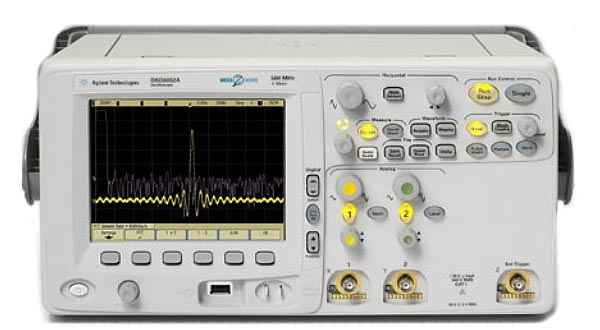

DSO6052A осциллограф Agilent Technologies
Назначение осциллографа Agilent DSO6052A:
Осциллографы серии 6000 обладают набором необходимых свойств, которые идеально подходят для анализа схем, содержащих как аналоговые, так и цифровые компоненты. Осциллограф Agilent DSO6052A с полосой пропускания 500 МГц позволяет решать сложные измерительные задачи и обеспечивает наиболее высокое качество измерений в своем классе. Осциллограф Agilent DSO6052A предоставляет пользователю необходимые инструментальные средства, с помощью которых он может значительно облегчить решение проблем при разработке схем со смешанными аналоговыми и логическими сигналами.
Особенности осциллографа Agilent DSO6052A:
- 500 МГц полосы пропускания
- 2 осциллографических канала
- Частота обновления 4 Гсэмпла/с
- Память MegaZoom III
- Цветной дисплей XGA с высоким разрешением
- Работа по триггерам
- Интерфейсы LAN, USB, GPIB
Технические характеристики осциллографа Agilent DSO6052A:
| Параметры | Значения | |
| Система сбора данных: аналоговые каналы | ||
| Частота дискретизации | 4 ГГц для половины каналов | |
| 2 ГГц для каждого канала при одновременной работе всех каналов | ||
| Глубина памяти |
При выключенных логических каналах (стандартная конфигурация) |
1 Мточек для половины каналов |
| 500 Kточек для каждого канала при одновременной работе всех каналов | ||
| При включенных логических каналах | 625 Kточек для половины каналов | |
| 312 Kточек для каждого канала при одновременной работе всех каналов | ||
| Разрешающая способность по вертикали | 8 бит | |
| Минимальная длительность | 250 пс | |
| Число усреднений | Выбирается из ряда: 2, 4, 8, 16, 32, 64 ... 65536 | |
| Режим высокого разрешения | Режим усреднения с числом усреднений = 1 | |
|
Разрешающая способность 12 бит, если коэффициент развертки: ≥ 10 мкс/дел при частоте дискретизации 4 ГГц ≥ 20 мкс/дел при частоте дискретизации 2 ГГц |
||
| Фильтр | Интерполяционный фильтр Sinx/x (полоса пропускания однократных сигналов равна частоте дискретизации/4 или полосе пропускания осциллографа, в зависимости от того, какое из этих значений меньше) при включенных векторах и в реальновременном режиме | |
| Система вертикального отклонения: аналоговые каналы | ||
| Число аналоговых каналов | Одновременный сбор данных по каналам 1 и 2 | |
| Полоса пропускания (на уровне R3 дБ) | От 0 до 500 МГц | |
| Полоса пропускания при закрытом входе (связь по переменному току) | От 3,5 Гц до 500 МГц | |
| Расчетное время нарастания переходной характеристики (=0,35/полоса пропускания) | 700 нс | |
| Полоса пропускания для однократных сигналов | 500 МГц | |
| Коэффициент отклонения | От 2 мВ/дел до 5 В/дел (1 МОм или 50 Ом) | |
| Максимальное входное напряжение | 300 В СКЗ, 400 В (пик. значение) для категории защиты CAT I; кратковременный выброс напряжения 1,7 кВ (пик. значение) | |
| 100 В СКЗ, 400 В (пик. значение) для категории защиты CAT II | ||
| С пробником 10073C 10:1 |
500 В (пик. значение) для категории защиты CAT I, 400 В (пик. значение) для категории защиты CAT II |
|
| Пределы смещения |
±5 В при коэффициентах отклонения <10 мВ/дел; ±20 В при коэффициентах отклонения свыше 10 до 200 мВ/дел; ±75 В при коэффициентах отклонения свыше 200 мВ/дел |
|
| Динамический диапазон | ±8 делений | |
| Входной импеданс | 1 МОм±1 %, параллельная емкость 14 пФ или 50 Ом±1,5 %, по выбору | |
| Связь по входу | По переменному току (закрытый вход), по пост. току (открытый вход) | |
| Горизонтальная развертка | ||
| Коэффициент развертки | От 1 нс/дел до 50 с/дел | |
| Разрешение | 2,5 пс | |
|
Погрешность частоты опорного сигнала (временной базы) |
15 х 10-6 (±0,0015 %) | |
| Верньер | Если верньер выключен, коэффициент отклонения наращивается в соответствии с рядом чисел 1-2-5. Если верньер включен, добавляется приблизительно 25 малых приращений между основными установками коэффициента отклонения. | |
| Диапазон задержки | Предпусковая (отрицательная задержка) |
Не менее длительности развертки полного экрана или 1 мс (с опцией глубины памяти 8 М точек); |
|
Не менее длительности развертки полного экрана или 250 мкс (с опцией глубины памяти 2 М точек); |
||
|
Не менее длительности развертки полного экрана или 125 мкс (при стандартной глубине памяти) |
||
| Послепусковая (положительная задержка) | От 1 до 500 с | |
| Система запуска | ||
| Источники запуска | Каналы 1, 2, сеть, внешний | |
| Режимы запуска | Auto (автоматический), Normal (по условиям запуска), Single (однократный) | |
| Пределы удерживания запуска | От ~ 60 нс до 10 с | |
| Джиттер запуска | 0,025 % от предела экрана + 15 пс СКЗ | |
| Виды запуска | По перепаду, по длительности импульса, по кодовому слову, по ТВ сигналу, по длительности кодового слова, по последовательности событий, по условиям шин CAN, LIN, USB, I2C и интерфейса SPI | |
| Запуск по аналоговым каналам | ||
| Пределы уровня запуска (внутренний запуск) | ±6 делений от центра экрана | |
| Чувствительность | <10 мВ/дел: больше 1 дел или 5 мВ; ≥10 мВ/дел: 0,6 дел | |
| Связь по входу сигнала запуска | AC (связь по переменному току, ~ 10 Гц), DC (связь по постоянному току), Noise Rej (подавление шумов), HF Reject (подавление ВЧ помех) и LF Reject (подавление НЧ помех) (~ 50 кГц) | |
| Внешний запуск (EXT) | ||
| Входной импеданс | 1 МОм ±3 %, 14 пФ; или 50 Ом | |
| Максимальное входное напряжение |
300 В СКЗ, 400 В пик для категории защиты CAT I; 100 В СКЗ, 400 В пик для кат. защиты CAT II; с пробником 10073С (коэфф. деления 10:1): 500 В пик для CAT I, 400 В пик для CAT II; 5 В СКЗ при входном импедансе 50 Ом |
|
| Диапазон уровней запуска | При связи по пост. току: ±1 В и ±8 В | |
| Минимальный уровень запуска (чувствительность) |
100 мВ (от 0 до 100 МГц), 200 мВ (св. 100 МГц) (для предела ±1 В) 250 мВ (от 0 до 100 МГц), 500 мВ (св. 100 МГц) (для предела ±8 В) |
|
| Связь по входу | AC (связь по переменному току, ~ 3,5 Гц), DC (связь по постоянному току), Noise Rej (подавление шумов), HF Reject (подавление ВЧ помех) и LF Reject (подавление НЧ помех) (~ 50 кГц) | |
| Система отображения | Цветной ЖК экран тонкопленочной технологии с диагональю 6,3 дюйма (161 мм) | |
| Функциональные возможности измерений | Автоматические измерения; временные параметры; частотомер; определения пороговых уровней; курсоры; математические функции | |
| Быстрое преобразование Фурье (БПФ) | ||
| Число точек | Фиксированное значение 1000 точек | |
| Источники данных для функции БПФ | Аналоговые каналы 1 или 2 | |
| Виды весовой обработки (окна) | Rectangular (прямоугольная весовая функция), Flattop (весовая функция плоской-вершины), Hanning (весовая функция Хэннинга). | |
| Шумовой порог | От минус 50 до минус 90 дБ, в зависимости от усреднения. | |
| Отображение амплитуды | В единицах дБВ (dBV) или дБм (dBm) на сопротивлении 50 Ом | |
| Разрешение по частоте | 0,05/(время на деление) | |
| Максимальная частота | 50/(время на деление) | |
Общие характеристики осциллографа Agilent DSO6052A:
| Питание |
Сеть переменного тока с максимальной мощностью 120 Вт, напряжение 96-144 В/частота 48-440 Гц; напряжение 192-228 В/частота 48-66 Гц, автоматический выбор. |
| Частота сети питания | 50/60 Гц, 100-240 В; 440 Гц, 100-132 В |
| Максимальная потребляемая мощность | 110 Вт |
| Температура | Рабочие условия: от минус 10 до + 55 °С |
| Предельные условия: от минус 51 до + 71 °С | |
| Относительная влажность | Рабочие условия: 95 % при + 40 °С в течение 24 часов |
| Предельные условия: 90 % при +65 °С в течение 24 часов | |
| Механическая вибрация | Соответствует нормам класса В1 компании Agilent и MIL-PRF-28800 F; Class 3 random. |
| Механический удар | Соответствует нормам класса В1 компании Agilent и MIL-PRF-28800F (ускорение 30 g, форма импульса - полусинусоидальная, длительность 11 мс, 3 удара по каждой из основных осей; всего 18 ударов). |
| Степень загрязнения |
Нормально допускается только сухое токонепроводящее загрязнение. Изредка следует ожидать временного появления проводимости, вызванной конденсацией влаги. |
| Использование только внутри помещения | Прибор предназначен для эксплуатации только внутри помещения. |
| Категории установки |
CAT I: изолированная сеть CAT II: напряжение питающей сети подводится от настенной розетки |
| Нормативно-правовая информация |
Требования техники безопасности соответствуют документам IEC61010-1:2001/EN 61010-1:2001 Канада: CSA C22.2 № 1010.1:1992 UL 61010B-1:2003 |
| Габаритные размеры | 35,4 см (ширина) х 18,8 см (высота) х 28,2 см (глубина) - без ручек; |
| 39,9 см (ширина) х 18,8 см (высота) х 28,2 см (глубина) - с ручками | |
| Масса | Без упаковки: 4,9 кг; В упаковке: 9,4 кг |
| Гарантия | 1 год |
Комплект поставки осциллографа Agilent DSO6052A:
| № | Наименование | Количество |
| 1. | Руководство по эксплуатации (локализованное) | 1 |
| 2. | Руководство по обслуживанию | 1 |
| 3. | Руководство по программированию | 1 |
| 4. | Сетевой шнур | 1 |
| 5. | Защитная крышка передней панели | 1 |
| 6. | Набор библиотек вводаRвывода Agilent IO libraries suite 14.0 | 1 |
