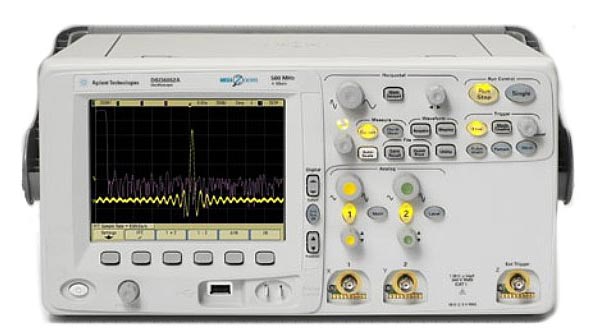

DSO5054А Agilent Technologies осциллограф
Назначение осциллографа Agilent DSO5054А:
Традиционный настольный осциллограф Agilent DSO5054А используется при определении параметров сигналов, о существовании которых пользователь знает. Глубокая память MegaZoom III компании Agilent и быстрая скорость обновления позволяют обнаруживать ошибки, о которых заранее ничего не известно. Осциллограф Agilent DSO5054А выгодно использует те же блоки технологии MegaZoom III, уже используемые в высокопроизводительных настольных и лабораторных осциллографах компании Agilent. Глубокая память с мгновенной реакцией, быстрой скоростью обновления экрана и минимальным “мертвым временем” и система отображения, как у аналоговых осциллографов, - все это представлено в компактном корпусе по цене, сравнимой со старыми осциллографами.
Особенности осциллографа Agilent DSO5054А:
- Просмотр сигналов в течение более длительных периодов времени
- Постоянное использование быстрой и глубокой памяти
- Быстрая скорость обновления
- Режим высокого разрешения
- Встроенная оперативная справочная система
- Математические функции, включая БПФ
- 23 автоматических измерения
- Простая процедура обновления программного обеспечения
- Интерфейс AutoProbe
Технические характеристики осциллографа Agilent DSO5054А:
| Параметры | Значения |
| Полоса пропускания | 500 МГц |
| Частота дискретизации | 2 Гвыб/c для каждого канала |
| Число каналов | 4 |
| Дисплей | Цветной ЖК дисплей XGA с разрешением 1024 х 768 с 256 уровнями яркости |
| Глубина памяти | 1 Мвыб, макс. * 500 Kвыб для каждого канала |
| Скорость обновления экрана | До 100000 осциллограмм/с |
| Коэффициенты отклонения | От 2 мВ/дел до 5 В/дел |
| Макс. входное напряжение |
300 В СКЗ, 400 В (пик. значение) для категории защиты CAT I, кратковременный выброс напряжения 1,6 кВ (пик. значение), 100 В СКЗ, 400 В (пик. значение) для категории защиты CAT II |
| Входной импеданс | 1 МОм ± 1%, параллельная емкость 12 пФ или 50 Ом ± 1,5% (устанавливается пользователем) |
| Погрешность временной базы | 25 х 10-6 при 40°С; 40 х 10-6 при 55°С |
| Режимы развертки | Main (основная), Delayed (задержанная), XY, Roll (прокрутка) |
| Режимы запуска | По перепаду, длительности импульса, кодовому слову, по ТВ сигналу (в том числе, стандартов HDTV/EDTV, NTSC, PAL, PAL!M или SECAM), по длительности кодового слова, по сигналам шин CAN, LIN, USB, I2C, SPI |
| * Максимальные значения частоты дискретизации и глубины памяти достигаются при чередовании двух каналов. | |
Общие характеристики осциллографа Agilent DSO5054А:
| Габаритные размеры (без ручек) | 38,5 см (ширина) х 18,8 см (высота) х 17,4 см (глубина) |
| Масса | 4,1 кг |
