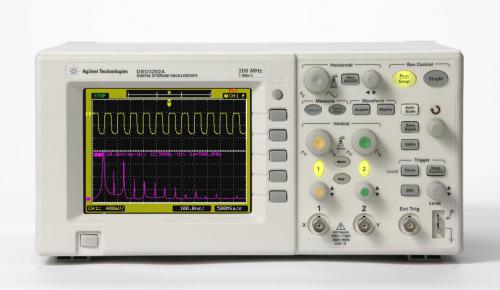

DSO3202А Agilent Technologies осциллограф
Назначение осциллографа Agilent DSO3202A:
Многофункциональный осциллограф Agilent DSO3202A предназначен для обучения, промышленных применений и решения измерительных задач общего назначения. Прибор Agilent DSO3202A - самый дешевый портативный 2-канальный осциллограф с дисплеем, обеспечивающим стандартное разрешение. Осциллограф Agilent DSO3202A имеют весь необходимый набор функций, включая развитую систему запуска, автоматические измерения, цифровую фильтрацию, режим захвата последовательности кадров (сегментированной памяти), математические функции (включая БПФ), запоминание установок прибора и форм сигналов, испытания на соответствие маске, а также большой цветной жидкокристаллический экран, что .значительно облегчает работу пользователя.
Особенности осциллографа Agilent DSO3202A:
- Высокая четкость изображения сигналов
- Усовершенствованный запуск
- Необходимый набор функций
- Расширенные возможности запуска, включая запуск по перепаду, длительности импульса, выбранной строке ТВ-сигнала
- 20 автоматических измерений
- Быстрое преобразование Фурье
- Функция испытания на соответствие маске
- Режим последовательности кадров (сегментированной памяти)
- Интерфейс USB
- Интерфейсы RS-232 и GPIB (опционально)
Технические характеристики осциллографа Agilent DSO3202A:
| Параметры | Значения |
| Полоса пропускания* | 200 МГц |
| Реальновременная частота дискретизации | |
| 2 чередующихся канала | 1 ГГц |
| Каждый канал | 500 МГц |
| Число каналов | 2 |
| Дисплей | Цветной, 320 х 240 1/4 VGA, жидкокристаллический; 88 х 116 мм |
| Память | 4К точек на канал |
| Разрешение по вертикали | 8 дв. разрядов |
| Коэффициенты отклонения | От 2 мВ/дел до 5 В/дел |
| Погрешность коэффициента усиления на постоянном токе | ±3 % при коэффициенте отклонения от 10 мВ/дел до 5 В/дел |
| ±4 % при коэффициенте отклонения от 2 до 5 мВ/дел | |
| Масштабирование по вертикали | Растяжка изображения по вертикали |
| Максимально допустимое напряжение на входе |
300 В (СКЗ) CAT II; снижение нормы на 20 дБ/декада на частотах свыше 100 кГц до 13 В (размах) на частоте 3 МГц и выше |
| Коэффициенты развертки | От 2 нс/дел до 50 с/дел |
| Ограничение полосы пропускания | Около 20 МГц |
| Связь по входу | По постоянному току (DC); по переменному току (AC); заземление входа |
| Входной импеданс | 1 МОм, 13 пФ |
| Погрешность временной базы | 100·10-6 |
| Режимы сбора данных | |
| Нормальный |
Непосредственное отображение собранных данных на экране в реальном времени |
| С усреднением | Число усреднений выбирается из ряда: 2, 4, 8, 16, 32, 128 или 256 |
| С обнаружением пиков | Захват высокочастотных глитчей с длительностью до 10 нс при просмотре сигналов на более медленных развертках (с коэффициентом развертки более 5 мкс/дел) |
| Режимы развертки | Auto (автоматический), Normal (по условиям запуска), Single (однократный) |
| Связь по входу в канале запуска |
AC (по переменному току); DC (по постоянному току); LF reject (подавление НЧ помех); HF reject (подавление ВЧпомех) |
| Режимы запуска | |
| Принудительный | Немедленный запуск при нажатии клавиши передней панели |
| По перепаду | Запуск по положительному или отрицательному перепаду сигнала в любом канале |
| По ТВ сигналу | Запуск по одному из трех стандартных ТВ сигналов: NTSC, PAL, SECAM |
| По длительности импульса | Запуск по импульсу, длительность которого больше, равна или меньше заданной; заданная длительность может быть в пределах от 20 нс до 10 с |
| Источник запуска | Канал 1, канал 2, внешний, внешний/5, от сети питания (только по перепаду) |
| Курсоры | |
| Режимы | Ручной, автоматический, слежения за сигналом |
| Типы | Измерение амплитудных или временных параметров |
| Виды измерений | Интервал времени (ΔT), разность напряжений (ΔV), частота |
| Автоматические измерения | 20 видов плюс измерение частоты 5-разрядным аппаратно реализованным частотомером |
| Амплитудные параметры |
Vpp (размах), Vmax (максимальное значение), Vmin (минимальное значение), Vavg (среднее значение), Vamp (амплитуда), Vtop (уровень вершины), Vbase (уровень основания), Vrms (среднеквадратическое значение), Overshoot (выброс за фронтом), Preshoot (выброс до фронта) |
| Временные параметры |
Freq (частота), Period (период), +Width (длительность положительного импульса), -Width (длительность отрицательного импульса), +Duty(коэффициент заполнения для положительного импульса, -Duty (коэффициент заполнения для отрицательного импульса, Rise Time (длительность фронта), Fall Time (длительность среза), Delay (задержка) |
| Математические функции | Сложение, вычитание, умножение, БПФ |
| Операция БПФ | |
| Вид весовой функции (окно) | Хэннинга, Хэмминга, Блэкмана-Харриса и прямоугольная |
| Объем выборки | 1024 точки |
| Автонастройка | Автоматическая установка всех каналов посредством нажатия одной клавиши |
| Дисплей |
1/4 VGA (320 х 240 точек), пассивная цветная ЖК матрица с регулируемой яркостью |
| Интерполяция | Sin(x)/x |
| Формирование изображения | Точками и векторами |
| Послесвечение | Выключено, неограниченное |
| Формат отображения | YT (напряжение канала от времени); XY (зависимость напряжения одного канала от другого) |
| Ввод / вывод | |
| Стандартные порты | USB (для использования требуется программа N2860A Scope Connect) |
| Порты по отдельному заказу | GPIB, RS-232 |
| Максимальная скорость передачи данных | GPIB: 500 Кбайт/с |
| * Звездочкой обозначены гарантированные технические характеристики, все прочие относятся к разряду типовых. Гарантированные технические характеристики справедливы по истечении времени установления рабочего режима (30 минут) и для установленной температуры калибровки с использоваем микропрограммных средств ±10 °С | |
Общие характеристики осциллографа Agilent DSO3202A:
| Питание | От 100 до 240 В переменного тока, CAT II, автоматический выбор напряжения. От 47 до 440 Гц |
| Потребляемая мощность | 50 ВА |
| Температура |
От 0 до +55 °С (рабочие условия) От минус 40 до +70 °С (предельные условия) |
| Относительная влажность |
Рабочие условия: 95 % при температуре +40 °С в течение 24 часов; Предельные условия: 90 % при температуре +65 °С в течение 24 часов |
| Вибрация | Нормы Agilent класс B1 |
| Удар | Нормы Agilent класс B1 |
| Габаритные размеры |
Без ручек: 30 см (ширина) х 15 см (высота) х 29 см (глубина) C ручками: 36 см (ширина) х 18,2 см (высота) х 29 см (глубина) |
| Масса |
Без упаковки: 4,8 кг (10,5 фунта) В упаковке: 7 кг (15 фунтов) |
