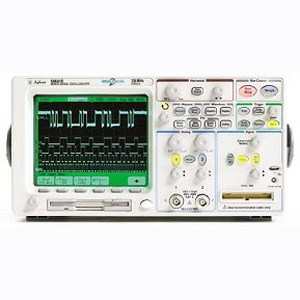

Назначение осциллографа Agilent  54641D:

Осциллограф  Agilent 54641D  сочетает в себе высокую детализацию отображения сигналов с возможностью их одновременной обработки. В приборе уникальным образом объединены параметрический анализ сигналов, выполняемый осциллографом, с многоканальным анализом временных диаграмм логического анализатора. Это позволяет наблюдать сложные взаимодействия между сигналами одновременно по 18 каналам.  Осциллограф Agilent 54641D способен справиться с любыми проблемами отладки взаимодействия смешанных сигналов, что невозможно сделать с помощью традиционных осциллографов, поскольку они не позволяют одновременно тестировать и контролировать высокоскоростные цифровые управляющие сигналы и более медленные аналоговые сигналы исследуемой схемы. Комбинация аналоговых, логических каналов и глубокой памяти средства MegaZoom с возможностью запуска по всем 18 каналам предоставляет совершенно новые способы отладки взаимодействия смешанных аналоговых и цифровых сигналов в схемах на основе 8- и 16-разрядных микропроцессоров.

Особенности осциллографа Agilent  54641D:

• 2 аналоговых канала и 16 цифровых (логических)
• Полоса пропускания 350 МГц
• Частота обновления - 2 ГSa/с
• Контрастный дисплей с превосходными характеристиками по горизонтальному разрешению и развертке
• 8 Мбайт памяти с разметкой на 32 уровня, запись до 25 миллионов векторов в секунду
• Мощная и гибкая система работы по триггерам (включая I2C, SPI, LIN, CAN, USB)
• Встроенный FDD, RS-232, параллельные порты, FFT
• Встроенная система помощи с языковой поддержкой на 11 языках
• Простой пользовательский интерфейс

Технические характеристики осциллографа Agilent 54641D:
