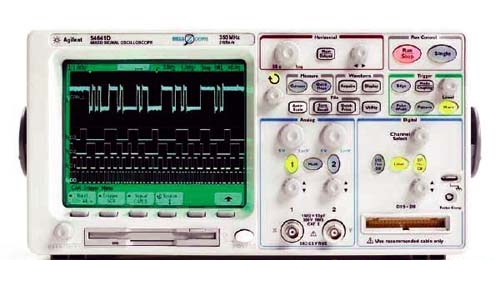

54621D Agilent Technologies
Назначение осциллографа Agilent 54621D:
Осциллографы серии 54600 компании Agilent предоставляют пользователю средства анализа функционирования систем, несопоставимые с любыми другими портативными цифровыми осциллографами, по приемлемой цене. Эта серия является базовой в линейке осциллографов от Agilent и позволяет решать широкий спектр задач по разработке, отладке и тестированию электронных устройств. Осциллограф смешанных сигналов Agilent 54621D объединяет в себе уникальную возможность параметрического анализа сигналов осциллографа и многоканального анализа временных диаграмм логического анализатора, позволяя наблюдать сложные взаимодействия между сигналами одновременно по 18 каналам. Прибор способен справиться с любыми проблемами отладки взаимодействия смешанных сигналов, что невозможно сделать с помощью традиционных осциллографов, поскольку они не позволяют одновременно тестировать и контролировать высокоскоростные цифровые управляющие сигналы и более медленные аналоговые сигналы исследуемой схемы. Осциллографы смешанных сигналов построены на той же осциллографической базе, что и остальные приборы серии 54600, поэтому они выглядят работают, как обычные осциллографы.
Особенности осциллографа Agilent 54621D:
- Средство MegaZoom с глубиной памяти до 8 Мбайт на канал. За счет этого можно захватывать длинные неповторяющиеся сигналы, поддерживать высокую частоту дискретизации и быстро увеличивать интересующие пользователя участки сигнала.
- Экран монитора, обладающий сверхбыстрой реакцией на воздействие органов управления и очень высоким разрешением, позволяющим наблюдать мельчайшие детали сигнала.
- Гибкая система запуска, позволяющая легко выделять и анализировать сложные сигналы и состояния неисправностей, обычно возникающие в схемах со смешанными аналоговыми и цифровыми сигналами
Технические характеристики осциллографа Agilent 54621D:
| Параметры | Значения | |
| Система сбора данных: осциллографические каналы | ||
| Максимальная частота дискретизации | 200 МГц | |
| Глубина памяти | 2 Мбайта/канал | |
| 4 Мбайта/канал при использовании одного канала (режим Single: однократный запуск) | ||
| Разрешение по вертикали 8 разрядов | Разрешение по вертикали 8 разрядов | |
| Обнаружение пиков | До 5 нс | |
| Число усреднений | От 2, 4, 8, 16, 32, 64 до 16К (устанавливается пользователем) | |
| Режим высокого разрешения | Разрешение по вертикали 12 разрядов, если коэфф-т отклонения > 200 мкс/дел (для режима усреднения выбрано число усреднений =1) | |
| Фильтр | Интерполяция вида Sinx/x (полоса пропускания для однократных сигналов = частота дискретизации/4) при выключенном векторном отображении | |
| Система сбора данных: логические каналы | ||
| Максимальная частота дискретизации | 400 МГц | |
| Разрешение по вертикали | 1 разряд | |
| Обнаружение пиков | До 5 нс (минимальная ширина импульса) | |
| Вертикальный канал: осциллографические каналы | ||
| Одновременный сбор данных | Каналы 1 и 2 | |
| Полоса пропускания (-3 дБ) | 0-60 МГц | |
| Полоса пропускания при закрытом входе | 3,5 Гц-60 МГц | |
| Время нарастания (расчетное) | ~5,8 нс (= 0,35/полоса пропускания) | |
| Вертикальный канал: логические каналы | ||
| Число каналов | 16 логических, обозначенных D15-D0 | |
| Установка пороговых уровней | Отдельная для устройств подключения 1 (D7-D0) и 2 (D15-D8) | |
| Максимальное входное напряжение | Категория защиты I: ±40 В (пиковое значение) | |
| Диапазон установки пороговых уровней | ±8 В с шагом 10 мВ | |
| Погрешность установки пороговых уровней | ±(100 мВ +3% от установленного значения порогового уровня) | |
| Динамический диапазон | ±10 В относительно порогового уровня | |
| Минимальное входное напряжение | 500 мВ от пика до пика относительно порогового уровня | |
| Входная емкость | ~ 8 пФ | |
| Входное сопротивление | 100 кОм ± 2% на конце пробника | |
| Разброс по каналам | 2 нс (типовое), 3 нс (максимум) | |
| Горизонтальный канал | ||
| Коэффициенты развертки | От 5 нс/дел до 50 с/дел | |
| Разрешение | 40 пс | |
| Верньер | Приращения в последовательности 1-2-5 при выключенном верньере (Off), 25 малых приращений внутри каждого большого при включенном верньере (On) | |
| Положения точки отсчета времени | Слева, центр, справа | |
| Диапазон задержки | Предпусковая (отрицательная)задержка | Один экран или 10 мс (берется большее из значений) |
| Послепусковая (положительная) задержка | 500 с | |
| Джиттер задержки | <10 х 10-6 | |
| Среднеквадратическое значение джиттера | 0,025% от ширины экрана + 100 пс | |
| Режимы развертки | Основная, задержанная, режим прокрутки, режим XY | |
| Система запуска | ||
| Источники запуска | каналы 1, 2, сеть, внешний, D15-D0 | |
| Режимы запуска | Автоматический, автоматический уровень, нормальный, однократный | |
| Диапазон удерживания запуска | От ~ 60 нс до 10 с | |
| Виды запуска | По перепаду, по кодовому слову, по длительности импульса, по видеосигналу, по последовательности событий, по состояниям I2C, по длительности кодового слова | |
| Запуск по осциллографическим каналам | ||
| Диапазон сигналов запуска (внутр.) | ± 6 делений | |
| Чувствительность | 0,35 дел или 2 мВ, в зависимости от того, какое из значений больше | |
| Связь | По переменному току (~ 3,5 Гц), по постоянному току, с подавлением шумов, с подавлением НЧ, с подавлением ВЧ (~ 50 кГц) | |
| Запуск по логическим каналам (D15/D0) | ||
| Диапазон пороговых уровней | От минус 8,0 В до 8,0 В с шагом 10 мВ | |
| Погрешность установки пороговых уровней | ±(100 мВ + 3% от установленного порога) | |
|
Предустановленные пороговые уровни |
ТТЛ: 1,4 В; КМОП: 2,5 В; ЭСЛ: -1,3 В | |
| Внешний запуск (EXT) | ||
| Входное сопротивление | 1 МОм ±1% | |
| Входная емкость | ~ 14 пФ | |
| Диапазон сигналов запуска | ±10 В | |
| Чувствительность | 0-25 МГц | < 75 мВ |
|
От 25 МГц до максимальной частоты полосы пропускания |
< 150 мВ | |
| Связь | По переменному току (~ 3,5 Гц), по постоянному току, с подавлением шумов, с подавлением НЧ и с подавлением ВЧ (~ 50 кГц) | |
| Система отображения | ||
| Тип индикатора | Растровая монохромная ЭЛТ с размером по диагонали 7 дюймов | |
| Скорость осциллографических каналов | 25 миллионов векторов шкалы градаций серого цвета в секунду по каждому каналу | |
| Разрешение | 255 по вертикали на 1000 по горизонтали точек (рабочий участок изображения) | |
Общие характеристики осциллографа Agilent 54621D:
| Напряжение питания | От 100 до 240 В переменного тока, ±10%, II категория |
| Частота | От 47 до 440 Гц |
| Мощность, потребляемая от сети | 100 Вт (макс.) |
| Рабочая температура | От минус 10°C до 55°C |
| Относительная влажность | 95% при температуре 40°C в течение 24 часов |
| Вибростойкость | В соответствии с нормами на класс В1 компании HP/Agilent и стандартом MIL-PRF-28800F Class 3 random |
| Ударопрочность | В соответствии с нормами на класс В1 компании HP/Agilent и стандартом MIL-PRF-28800 |
| Габаритные размеры (без ручек) (ВхШхГ) | 172,7 х 352,5 х 317,5 мм |
| Масса | ~ 6,35 кг (14 фунтов) |
Комплект поставки осциллографа Agilent 54621D:
| № | Наименование | Количество |
| 1. | Прибор Agilent 54621D | 1 |
| 2. | Руководство по эксплуатации | 1 |
| 3. | Руководство по обслуживанию | 1 |
| 4. | Руководство по программированию | 1 |
| 5. | Сетевой шнур | 1 |
| 6. | Локализованная справочная система | 1 |
| 7. | Осциллографические пробники 10:1 с опознанием подключения (10074С) | 2 |
