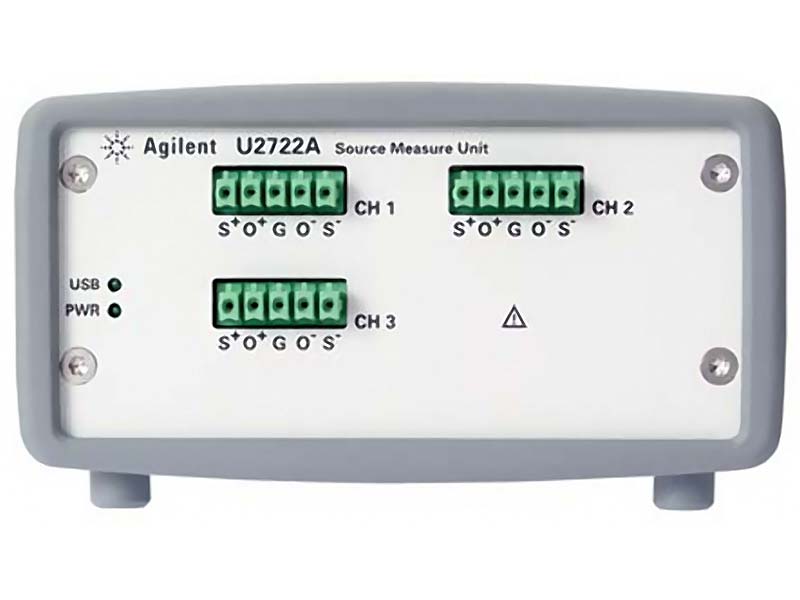

Устройство источника/измерителя с шиной USB U2722A/U2723A

Цена:
Производитель: Agilent Technologies

Устройства источника/измерителя с шиной USB U2722A/U2723A обеспечивают программирование выходных значений тока и напряжения и их считывание с высокой точностью

3-канальное устройство источника/измерителя
Четырехквадрантный режим работы (±20 В)
Макс. выходной ток до 120 мА на канал
Встроенные сценарии испытаний (поддержка трех каналов с когерентным источником и возможностями измерений) (U2723A)
Поддержка прикладного приложения IV Curve в программном обеспечении Agilent Measurement Manager (U2723A)
Более быстрое время нарастания/спада (U2723A)
Чувствительность измерения до 100 пА с разрешением 16 бит
Базовая погрешность 0,1%
Возможность измерения токов низкого уровня в наноамперном диапазоне
Возможность программирования/считывания напряжения и тока
Совместимость со стандартами USBTMC 488.2 и USB 2.0
Функция регистратора команд
Cовместимость с широким набором сред разработки приложений (ADE)
Возможность использования в качестве автономных устройств или модулей
Поддержка SCPI и IVI-COM

Устройство источника/измерителя с шиной USB представляет собой больше, чем только источник питания. Он имеет быстрое время реакции, обеспечивает программирование выходных значений тока и напряжения, а также их считывание с высокой точностью. U2722A и его расширенная версия U2723A способны работать в четырёхквадрантном режиме, действуя в качестве источника тока, а также в качестве нагрузки по току при обеих полярностях выходного напряжения. U2723A обладает дополнительными возможностями, такими как встроенные сценарии, упрощающие проведение автоматизированных испытаний, и более быстрое время нарастания, позволяющее увеличить производительность испытаний полупроводниковых компонентов при массовом производстве.

Запоминание списков команд и результатов (только для U2723A)

Устройство источника/измерителя с шиной обеспечивает встроенные сценарии испытаний, позволяющие предварительно определять конфигурации испытаний или просто повторять испытания, не тратя при этом слишком много времени на программирование. Каждый канал выделяет память для двух списков, каждый из которых способен содержать до 200 команд и результатов по отдельности. Таким образом, команды, запомненные в активной памяти, будут исполняться, а полученные результаты измерений автоматически
запоминаться в буфере результатов.

Четырёхквадрантный режим с высокой чувствительностью и точностью измерений (U2722A/U2723A)

Модуль источника/измерителя (SMU) является универсальным устройством, которое позволяет выполнять свипирование и измерение из различных рабочих областей с помощью только одного устройства без дополнительных подключений. Четырёхквадрантный режим (±20 В) делает модуль хорошо приспособленным для широкого диапазона прикладных задач испытаний, включая измерение токов утечки, параметров фоточувствительных элементов, прямого/обратного напряжения, использование в качестве характериографа и многое другое. Помимо универсальности, модуль обладает высокой чувствительностью измерений с разрешением 16 бит и точностью.

Технические характеристики

Число выходов	3
Выходные номинальные значения (от 0 до 50 °C)
Напряжение Ток	от –20 В до 20 В –120 мA до 120 мA
	Предел	Погрешность1	Разрешение
Программирование напряжения 1 год (25 °C ± 3 °C), ±(% от вых. значения + смещение)	±2 В ±20 В	0,075% + 1,5 мВ 0,05% + 10 мВ	0,1 мВ 1 мВ
Программирование тока 1 год (25 °C ± 3 °C), ±(% от вых. значения + смещение)	±1 мкA ±10 мкA ±100 мкA ±1 мA ±10 мA ±120 мA	0,085% + 0,85 нA 0,085% + 8,5 нA 0,075% + 75 нA 0,075% + 750 нA 0,075% + 7,5 мкA 0,1% + 100 мкA	100 пA 1 нA 10 нA 100 нA 1 мкA 20 мкA
Считывание напряжения 1 год (считывание по шине USB действительного значения на выходе, 25 °C ± 3 °C), ±(% от вых. значения + смещение)	±2 В ±20 В	0,075% + 1,5 мВ 0,05% + 10 мВ	0,1 мВ 1 мВ
Считывание тока 1 год (считывание по шине USB действительного значения на выходе, 25 °C ± 3 °C), ±(% от вых. значения + смещение)	±1 мкA ±10 мкA ±100 мкA ±1 мA ±10 мA ±120 мA	0,085% + 0,85 нA 0,085% + 8,5 нA 0,075% + 75 нA 0,075% + 750 нA 0,075% + 7,5 мкA 0,1% + 100 мкA	100 пA 1 нA 10 нA 100 нA 1 мкA 20 мкA
1 Время интегрирования (NPLC) = 10
Время нарастания/спада (мс)¹		U2722A	U2723A
Для резистивной нагрузки ¹	±1 мкA ±10 мкA ±100 мкA ±1 мA ±10 мA ±120 mA	170,0 18,0 6,0 1,0 1,0 1,0	15,0 5,0 1,0 1,0 1,0 1,0
Рабочий диапазон дистанционного считывания	гарантирует, что макс. напряжение между клеммами OUTPUT+ и SENSE+, OUTPUT− и SENSE− не превышает 3 В.
Температурный коэффициент	макс. изменение в выводимом/считываемом значении на 1°C после времени установления рабочего режима 30 минут равно 0,15.
Защитное вых. сопротивление	0,2 кОм
Уровень шума в диапазоне от 10 Гц до 20 МГц (размах)	100 мВ (тип. значение) на резистивной нагрузке (без заземления)
Выброс напряжения на выходе, ±(% от вых. значения + смещ.) ²	во время включения или выключения вых. напряжение + выброс < 0,1% + 10 мВ
Язык программирования	SCPI
Межповерочный интервал	1 год
ПРИМЕЧАНИЕ • Все каналы изолированы от земли и друг от друга. Напряжение изоляции равно +60 В постоянного тока, категория 1. • Все технические характеристики гарантируются через три часа после включения прибора. • Значение погрешности измерения равно x (1+a*y), где x = значение погрешности при комнатной температуре a = температурный коэффициент y = изменение температуры от комнатной температуры в °C . ¹Выходное напряжение 1 В или 10 В при резистивной нагрузке. Время нарастания измеряется от10% до 90% программного изменения напряжения при максимальном значении тока. Время спада измеряется от 90% до 10% программного изменения напряжения при максимальном значении тока. ² Результат измерения получены при установке полосы пропускания по умолчанию.
Интерфейс	Hi-Speed USB 2.0, устройство класса USBTMC 488.2
Габаритные размеры (Ш х Г х В)	117х180х66 мм (с амортизаторами) 105х175х50 мм (без амортизаторов)
Масса	528 г (с амортизаторами), 476 г (без амортизаторов)

Информация для заказа

U2722A	Устройство источника/измерителя с шиной USB
U2723A	Устройство источника/измерителя с шиной USB

Принадлежности, входящие в комплект поставки

Адаптер переменного/постоянного тока 12 В, 3 A
Сетевой шнур
Кожух для съёмных соединителей и кабелей
Интерфейсный кабель USB с соединителями Standard A и Mini-B
Комплект для монтажа в базовый блок
Краткое руководство по вводу в эксплуатацию Agilent USB Modular Products Quick Start Guide
Краткая справочная карта по модульным устройствам с шиной USB
Компакт-диск Agilent USB Modular Products Reference CD-ROM
Компакт-диск Agilent Automation-Ready (содержит набор библиотек Agilent IO Libraries Suite)
Сертификат калибровки

Дополнительные принадлежности

U2921A-101

Защищённый кабель USB длиной 2 м,
