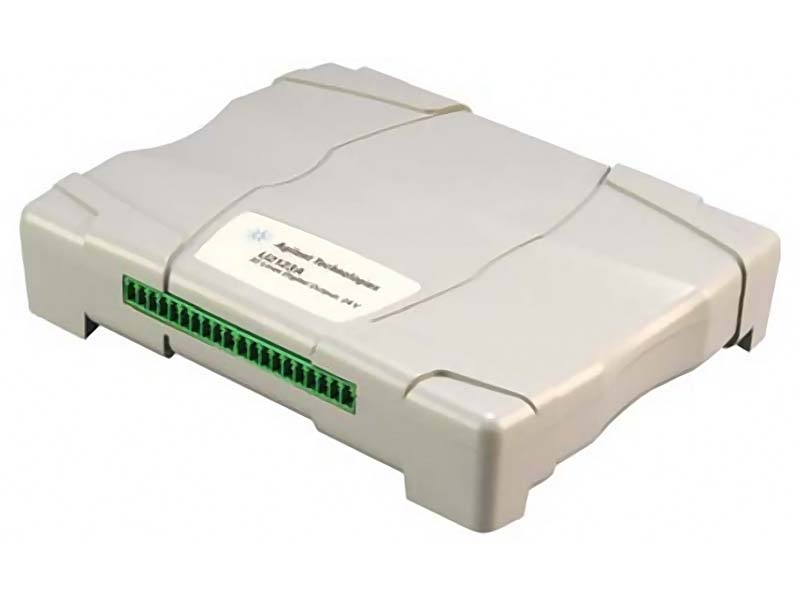

Устройства ввода-вывода серии U2100A
Семейство устройств цифрового ввода-вывода с шиной USB cерии U2100A состоит из 3 модулей. Все устройства серии U2100A содержат 32 оптоизолированных цифровых линии
- До 32 входных и 32 выходных клемм
- Поддерживает диапазон входных напряжений от 10 до 24 В
- Внешние источники питания от 5 до 35 В для внешней нагрузки
- Оптоизолированные каналы ввода-вывода
- Прочность изоляции до 1500 В СКЗ
- Шина Full Speed USB (12 Мбит/с)
- Cовместимость с языком SCPI
- Cовместимость с широким набором сред разработки приложений (ADE)
- Выходные каналы защищены плавкими предохранителями (один предохранитель на 8 каналов)
Технические характеристики
| Модель | U2121A | U2122A | U2123A |
| Число линий ввода | 16 | 32 | - |
| Число линий вывода | 16 | - | 32 |
| Характеристики линий ввода | |||
| Входное напряжение | от 0 до 24 В | от 0 до 24 В | - |
| Вх. напряжение лог. “0” | < 1,3 В | < 1,3 В | - |
| Входной ток лог. “0” | 3 мА макс. | 3 мА макс. | - |
| Вх. напряжение лог. “1” | > 3,5 В | > 3,5 В | - |
| Макс. входное напряжение | 26 В | 26 В | - |
| Входная задержка распространения | 100 мкс (оптоизолятор) | 100 мкс (оптоизолятор) | - |
| Напряжение изоляции | 1500 В СКЗ | 1500 В СКЗ | - |
| Характеристики линий вывода | |||
| Вых. напряжение нагрузки | 24 В макс. | - | 24 В макс. |
| Вых. напряжение лог. “0” | 1,2 В макс. | - | 1,2 В макс. |
| Макс. выходной ток стока на клемму (включен 1 выход) | 400 мА | - | 400 мА |
| Макс. выходной ток стока (все выходы в канале включены) | 100 мА на клемму | - | 100 мА на клемму |
| Макс. выходной ток на канал (8 выходов в канале) | 800 мА (1600 мА для 2 каналов) | - | 800 мА (1600 мА для 2 каналов) |
| Макс. напряжение | 26 В | - | 26 В |
| Плавкий предохранитель | 1,5 A/канал (ном.) | - | 1,5 A/канал (ном.) |
| Выходная задержка распространения | 100 мкс (оптоизолятор) | - | 100 мкс (оптоизолятор) |
| Напряжение изоляции | 1500 В СКЗ | - | 1500 В СКЗ |
Информация для заказа
| U2121A | Устройство цифрового ввода-вывода с шиной USB |
| U2122A | Устройство цифрового ввода-вывода с шиной USB |
| U2123A | Устройство цифрового ввода-вывода с шиной USB |
Принадлежности, входящие в комплект поставки
- Кабель USB
- Клеммный (терминальный) блок
- Зажим для направляющих DIN
- Краткое руководство по вводу в эксплуатацию
- Компакт-диск Product Reference CD-ROM
- Компакт-диск с набором библиотек Agilent IO Library Suite
