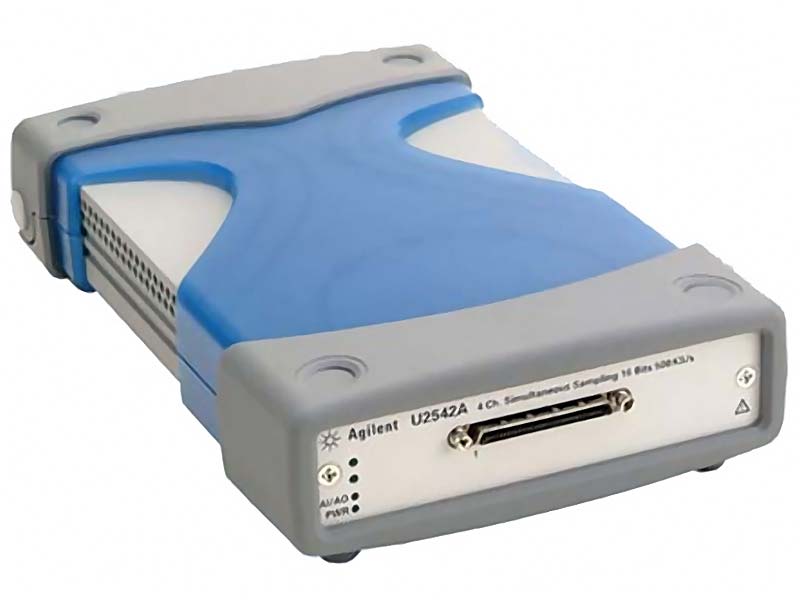

Серия U2500A многофункциональных устройств одновременного сбора данных компании Agilent с одновременным сбором данных с частотой дискретизации до 2 Мвыб/c по каждому каналу





• Одновременный сбор данных с частотой дискретизации до 2 Мвыб/c по каждому каналу
• Многофункциональное техническое решение: аналоговые входы и выходы, цифровой ввод-вывод, таймер/счетчик
• Отдельный АЦП в каждом канале
• Разрешение АЦП: 14 или 16 бит
• 24-битовый программируемый ввод-вывод
• Возможность использования в качестве автономных устройств или модулей
• Высокоскоростная шина Hi-Speed USB 2.0 (480 Мбит/с)
• Поддержка SCPI и IVI-COM
• Cовместимость с широким набором сред разработки приложений (ADE)
• Простое в использовании прикладное программное обеспечение, поставляемое с модулем
• Функция регистратора команд
• Cовместимость со стандартами USBTMC



Серия U2500A многофункциональных устройств одновременного сбора данных компании Agilent состоит из трех модулей с высокими рабочими характеристиками: U2531A, U2541A и U2542A. Серия U2500A обеспечивает до 4 каналов с разрешением 14 и 16 бит. Модуль U2531A может выполнять сбор данных с частотой дискретизации до 2 Мвыб/с по каждому каналу с разрешением 14 бит, а модули U2541A и U2542A с частотой дискретизации до 250 Квыб/с и 500 К Выб/с по каждому каналу, соответственно, с разрешением 16 бит.

Простота использования

Устройства сбора данных серии U2300A оснащены интерфейсом HiSpeed USB 2.0, который обеспечивает простоту установки, автоматическое конфигурирование (PlagandPlay) и возможность замены устройств непосредственно в процессе работы (Hot Swap). Это делает идеальным использование устройств серии U2500A для целей обучения. Еще большие удобства обеспечиваются программой Agilent Measurement Manager, которая имеет простой интерфейс пользователя для обеспечения быстрой установки, конфигурирования и управления процессом измерения.

Возможность использования в качестве автономных устройств или модулей

Устройства сбора данных серии U2500A имеют уникальную конструкцию, которая обеспечивает возможность их использования либо в качестве автономных устройств, либо модулей. При использовании этих устройств вместе с базовым блоком U2781А можно увеличивать число каналов и функциональные возможности системы сбора данных.

Высокая частота дискретизации до 2 Мвыб/c

Многофункциональные модульные устройства сбора данных серии U2500A обеспечивают высокую частоту дискретизации до 2 Мвыб/с по каждому входному аналоговому каналу.

Одновременный сбор данных

Устройства сбора данных серии U2500A имеют отдельные АЦП в каждом канале, что позволяет проводить одновременный сбор данных по всем каналам.

Поддержка SCPI и IVI-COM, cовместимость с широким кругом сред разработки приложений (ADE)

Используя IVICOM, пользователь может программировать в любой популярной среде разработки приложений (ADE), которая имеется на рынке. Модули серии U2500A совместимы с широким кругом сред разработки приложений. За счет этого минимизируется время, затрачиваемое инженерами-разработчиками и производственниками, на освоение использования этих устройств в разных средах программирования, поскольку они могут программировать непосредственно на языке SCPI. Ниже приведен перечень популярных сред и инструментов программирования, с которыми совместимы модули серии U2500A:

• Agilent VEE и Agilent T&M Toolkit
• MATLAB® R2007a
• Microsoft® Visual Studio® .NETTM, C/C++ and Visual Basic®
• LabVIEW®

Технические характеристики

Модель	U2531A	U2541A	U2542A
Аналоговые входы
Разрешение, бит	14	16	16
Максимальная частота дискретизации	2 Мвыб/с	250 Квыб/с	500 Квыб/c
Число каналов	4 дифференциальных входных канала
Программируемый диапазон биполярных входных сигналов	±10 В, ±5 В, ±2,5 В, ±1,25В
Программируемый диапазон однополярных входных сигналов	от 0 до 10 В, от 0 до 5 В, от 0 до 2,5 В, от 0 до 1,25В
Связь по входу	Связь по постоянному току
Входной импеданс	1 ГОм/100 пФ
Рабочий диапазон напряжений синфазного сигнала	±8,0 В макс.
Источники запуска	Внешний аналоговый/цифровой запуск, запуск системного синхронного интерфейса (SSI)/запуск типа “звезда”
Режимы запуска	Запуск до сбора данных, запуск с задержкой, запуск после сбора данных, запуск в середине сбора данных
Размер буфера FIFO	До 8 Мвыб
Аналоговые выходы
Разрешение	12 бит
Число каналов	2
Максимальная частота дискретизации	1 МГц
Диапазоны выходного сигнала	от 0 до 10 В, ±10 В, от 0 до AO_EXT_REF, ±AO_EXT_REF
Связь по входу	Связь по постоянному току
Выходной импеданс	0,1 Ом (тип.)
Источники запуска	Внешний аналоговый/цифровой запуск, запуск системного синхронного интерфейса (SSI)/запуск типа «звезда»
Режимы запуска	Запуск с задержкой, запуск после сбора данных
Размер буфера FIFO	До 8 Мвыб
Режим генератора функций	Синус, прямоугольный, треугольный, пилообразный, шумоподобный
Цифровой ввод-вывод
Число каналов	24
Совместимость	ТТЛ
Таймер/счетчик
Максимальное значение счетчика	(231-1) бит
Число каналов	2 независимых (счет вверх/вниз)
Совместимость	ТТЛ
Базовый тактовый сигнал	40 МГц

Информация для заказа

U2531A	Многофункциональное устройство сбора данных с шиной USB
U2541A	Многофункциональное устройство сбора данных с шиной USB
U2542A	Многофункциональное устройство сбора данных с шиной USB

Принадлежности, входящие в комплект поставки

• Адаптер переменного/постоянного тока
• Сетевой шнур
• Комплект для монтажа в базовый блок
• Краткое руководство по вводу в эксплуатацию
• Краткое руководство по запуску прикладной программы Measurement Manager для серии U2500A
• Компакт-диск Product Reference CD-ROM
• Компакт-диск с набором библиотек Agilent IO Library Suite
• Сертификат калибровки

Дополнительные принадлежности

U2901A	Клеммный блок с 68-контактным соединителем SCSI-II и кабелем 1 м
U2902A	Клеммный блок с 68-контактным соединителем SCSI-II и кабелем 2 м
U2781A	6-гнездовой базовый блок модульных приборов
