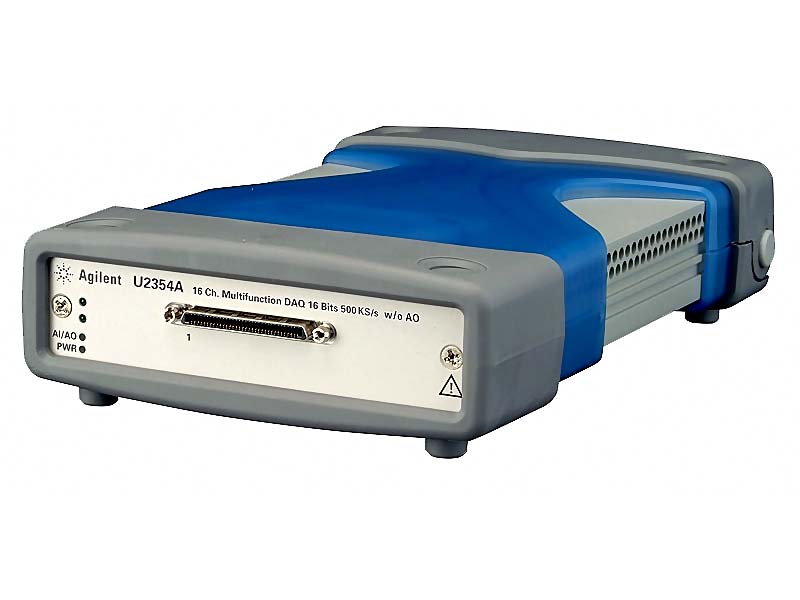

Устройства сбора данных серии U2300A




Цена:
Производитель: Agilent Technologies
Многофункциональные модульные устройства сбора данных с интерфейсом USB серии Agilent U2300A предназначены для построения систем сбора данных с высокими техническими характеристиками на базе ПК.



Устройства сбора данных серии U2300A состоят из двух семейств: базовые многофункциональные устройства и многофункциональные устройства с высокой плотностью. Базовые многофункциональные устройства представлены четырьмя моделями, а многофункциональные устройства с высокой плотностью тремя. Устройства сбора данных серии U2300A предназначены для использования как на промышленных предприятиях, так и для учебных целей. Они несомненно заинтересуют инженеров, занимающихся НИОКР, производством или испытаниями, которым необходимы измерительные устройства с высокой частотой дискретизации.

  • Частота дискретизации до 3 Мвыб/c при сборе данных по одному каналу
  • Возможность использования в качестве автономных устройств или модулей
  • Простота использования - автоматическое конфигурирование (Plug-and-Play) и возможность замены устройств непосредственно в процессе работы, обеспечиваемые интерфейсом Hi-Speed USB 2.0
  • Возможность создания системы сбора данных, имеющей до 384 каналов, при использовании базового блока модульных приборов U2781A
  • Удобство использования стандартного программного обеспечения для быстрой установки и регистрации данных в ПК
  • Разрешение АЦП: 12 бит или 16 бит
  • 24-битовый программируемый ввод/вывод
  • Функция самокалибровки
  • Совместимость с широким кругом сред разработки приложений
  • Совместимость со стандартами USBTMC

Высокая частота дискретизации

Многофункциональные модульные устройства сбора данных серии U2300A имеют частоту дискретизации (частоту взятия выборок) до 3 Мвыб/c при работе по одному каналу. Если используется несколько каналов, частота дискретизации может достигать 1 Мвыб/c. Возможность сбора данных с высокой частотой дискретизации упрощает обнаружение перемежающихся отказов, а также облегчает обработку сигналов аналогового ввода/вывода устройств с высокой плотностью, особенно при использовании различных диапазонов входных сигналов и частот дискретизации.

Возможность использования в качестве автономных устройств или модулей

Устройства сбора данных серии U2300A имеют уникальную конструкцию, которая обеспечивает возможность их использования либо в качестве автономных устройств, либо модулей. При использовании этих устройств вместе с базовым блоком модульных приборов U2781А число каналов в системе сбора данных может быть увеличено до 384.

Простота использования

Устройства сбора данных серии U2300A оснащены интерфейсом Hi-Speed USB 2.0, который обеспечивает простоту установки, автоматическое конфигурирование (Plug-and-Play) и возможность замены устройств непосредственно в процессе работы (Hot Swap). Это делает идеальным использование устройств серии U2300A для целей обучения. Еще большие удобства обеспечиваются программой Agilent Measurement Manager, которая имеет простой интерфейс пользователя для обеспечения быстрой установки, конфигурирования и управления процессом измерения.

Гибкие возможности системы и управления

Режим опроса и непрерывный режим
Устройства сбора данных серии U2300A имеют два режима работы: режим опроса и непрерывный режим. В непрерывном режиме происходит непрерывный сбор данных сразу после получения сигнала запуска.

Источники запуска
Имеются следующие источники запуска: None (промежуточный запуск), Аnalog/External Digital Trigger (аналоговый/внешний цифровой запуск), SSI/Star Trigger (запуск SSI/”звезда”) и Master/Slave Trigger (запуск “главный подчиненный”). Все эти варианты запуска позволяют пользователю конфигурировать источники запуска во время аналогоцифрового и цифроаналогового преобразования. Виды запуска SSI/Star Trigger (запуск SSI/”звезда”) и Master/Slave Trigger (запуск “главный подчиненный”) рекомендуется использовать в том случае, когда устройства сбора данных серии U2300A используются как модули и установлены в базовый блок модульных приборов U2781А.

Режим генератора стандартных сигналов
Обеспечивается возможность генерации следующих сигналов: синус, прямоугольный, треугольный, пилообразный и шумовой.

Пакетный режим
Этот режим введен для моделирования одновременного ввода по аналоговым входам

Совместимость с широким кругом сред разработки приложений

Устройства сбора данных серии U2300A совместимы с широким кругом сред разработки приложений. За счет этого минимизируется время, затрачиваемое инженерами разработчиками и производственниками, на освоение использования этих устройств в разных средах программирования, поскольку они могут программировать непосредственно на языке SCPI. Ниже приведен перечень популярных сред и инструментов программирования, с которыми совместимы устройства серии U2300A:

  • Agilent VEE и Agilent T&M Toolkit
  • Microsoft Visual Studio.NET, C/C++ и Visual Basic 6
  • LabVIEW
  • MATLAB

Технические характеристики

  Базовые устройства Устройства с высокой плотностью
Номер модели U2351A U2352A U2353A U2354A U2355A U2356A U2331A
Аналоговые входы
Число каналов 16 несимметричных/8 дифференциальных 64 несимметричных/32 дифференциальных
Частота дискретизации 250 Квыб/c 500 Квыб/c 250 Квыб/c 500 Квыб/c до 3 Квыб/c
по одному каналу
Разрешение, бит 16 16 12
Диапазон биполярных входных сигналов ±10 В, ±5 В
±2,5 В, ±1,25В
Источники запуска Программный, внешний цифровой/аналоговый запуск, запуск типа “звезда”
Интерфейс передачи данных Hi-Speed USB 2.0
Аналоговые выходы
Число каналов 2
Разрешение, бит 16 12
Диапазоны выходного сигнала от 0 до 10 В, ±10 В
от 0 до EXTREF ±EXTREF
Максимальная частота дискретизации 1 МГц
Цифровой ввод-вывод
Число каналов 24
Совместимость 5 В ТТЛ/КМОП
Таймер/счетчик
Число каналов 2
Разрешение, бит 16
Совместимость 5 В ТТЛ/КМОП
Имеющийся базовый тактовый сигнал 40 МГц

Информация для заказа

U2351A Многофункциональное устройство сбора данных с шиной USB
U2352A Многофункциональное устройство сбора данных с шиной USB
U2353A Многофункциональное устройство сбора данных с шиной USB
U2354A Многофункциональное устройство сбора данных с шиной USB
U2355A Многофункциональное устройство сбора данных с шиной USB
U2356A Многофункциональное устройство сбора данных с шиной USB
U2331A Многофункциональное устройство сбора данных с шиной USB

Принадлежности, входящие в комплект поставки

  • Кабель USB
  • Комплект для монтажа в базовый блок
  • Краткое руководство по вводу в эксплуатацию
  • Сертификат калибровки
  • Компакт-диск Product Reference CD-ROM
  • Компакт-диск с набором библиотек Agilent IO Library Suite

Дополнительные принадлежности

U2901A Клеммный блок с 68-контактным соединителем SCSI-II и кабелем 1 м
U2902A Клеммный блок с 68-контактным соединителем SCSI-II и кабелем 2 м
U2802A 31-канальное входное устройство для подключения термопар (используется с U2355A или U2356A, поддерживает 8 типов термопар, поставляется с 68-контактными кабелями SCSI длиной 1 м - 2 шт.)
U2781A 6-гнездовой базовый блок модульных приборов U2781А
