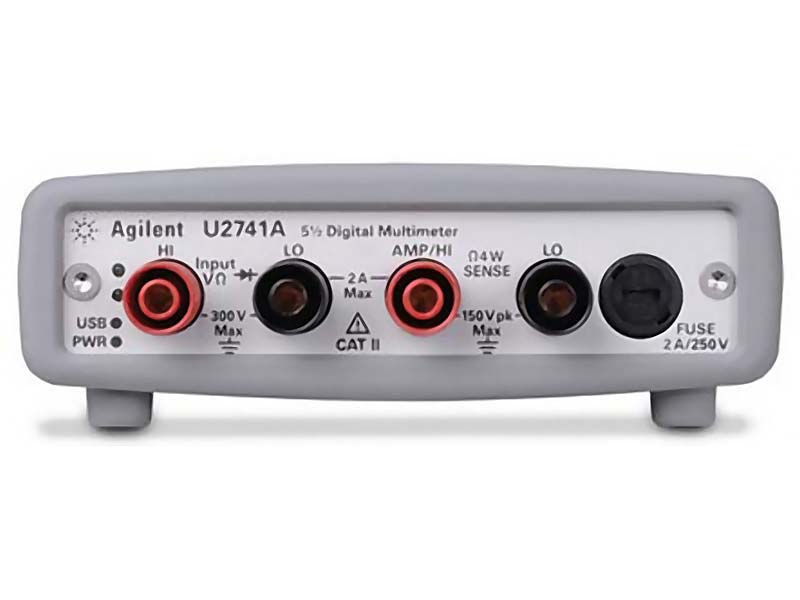

Agilent U2741A – это  цифровой мультиметр с различными свойствами и функциями, работающий как автономный прибор, так и как встраиваемый модуль



• Быстрые измерения - до 100 отсчётов в секунду
• Измерение напряжения постоянного тока до 300 В с разрешением 5. разрядов
• Возможность измерения частоты и температуры
• Широкий диапазон измерения:
  • напряжения постоянного тока: от 1 мкВ до 300 В
  • напряжения переменного тока: от 1 мкВ СКЗ до 250 В СКЗ
  • силы постоянного тока: от 1 мкА до 2 А
  • силы переменного тока: от 1 мкА СКЗ до 2 А СКЗ
• Совместимость со стандартами Hi-Speed USB 2.0, USBTMC 488.2
• Возможность использования в качестве автономных устройств или модулей
• Программное обеспечение Agilent Measurement Manager (AMM) в стандартной комплектации прибора
• Cовместимость с широким набором сред разработки приложений (ADE)

U2741A  цифровой мультиметр с разрешением 5.5 разрядов, который стал последним добавлением к семейству модульных устройств с шиной USB компании Agilent. Он может работать либо как автономный прибор, либо в качестве модуля в базовом блоке модульных приборов U2781A. Он обладает различными свойствами и функциями, чтобы соответствовать текущим требованиям пользователей.

Широкий набор функций и свойств

Мультиметр U2741A предоставляет возможность точных измерений с разрешением 5. разрядов. Он предлагает также широкий набор измерительных функций и свойств, несмотря на его невысокую стоимость. U2741A выполняет измерение напряжения и силы постоянного тока, напряжения и силы переменного тока, 2и 4проводное измерение сопротивления, измерение частоты, температуры, испытание диодов и проверку непрерывности электрических цепей.

Функция регистратора данных с программным обеспечением AMM

Программное обеспечение Agilent Measurement Manager (AMM) включает функцию регистратора, которая позволяет пользователю настроить её под свои потребности в регистрации данных. Данные могут быть запомнены для последующего анализа, если включить соответствующую опцию. Диапазон интервала захвата данных можно установить от 0 до 100 секунд. Используя это свойство, пользователь может запустить U2741A с целью выполнения измерений в течение заданного интервала и проверить результаты после его завершения. Данные можно запомнить в формате файла CSV (переменные, разделённые запятыми).

Технические характеристики

Технические характеристики измерения постоянных величин

Вид измерения	Предел	Входной импеданс	Испыт. ток/напряжение на нагрузке, шунт. сопрот.	Погрешность ± (% от отсчёта + % от предела)	Температ. коэффициент 0 °C - 18 °C 28 °C - 55 °C
Напряжение постоянного тока	100,000 мВ	10 MОм	-	0,015 + 0,008	0,002 + 0,0008
	1,00000 В	10 MОм	-	0,015 + 0,005	0,001 + 0,0005
	10,0000 В	10 MОм	-	0,018 + 0,005	0,002 + 0,0005
	100,000 В	10 MОм	-	0,018 + 0,005	0,002 + 0,0005
	300,000 В	10 MОм	-	0,018 + 0,005	0,002 + 0,0005
Сила постоянного тока	10,0000 мA	-	< 0,2 В, 10 Ом	0,06 + 0,015	0,005 + 0,0025
	100,000 мA	-	< 0,2 В, 1 Ом	0,06 + 0,005	0,008 + 0,002
	1,0000 A	-	< 0,3 В, 0,1 Ом	0,15 + 0,007	0,005 + 0,002
	2,0000 A	-	< 0,8 В, 0,1 Ом	0,15 + 0,007	0,005 + 0,002
Сопротивление	100,000 Ом	-	1,0 мA	0,03 + 0,008	0,006 + 0,0008
	1,00000 кОм	-	1,0 мA	0,03 + 0,005	0,006 + 0,0005
	10,0000 кОм 100,000 кОм 1,00000 MОм	- - -	100 мкA 10,0 мкA 1 мкA	0,03 + 0,005 0,03 + 0,005 0,06 + 0,005	0,006 + 0,0005 0,006 + 0,0005 0,01 + 0,0005
	10,0000 MОм	-	225 пA	0,25 + 0,005	0,025 +0,0005
	100,000 MОм	-	225 нA ||10 MОм	2,0 + 0,005	0,3 + 0,0005
Испытание диодов	1,0000 В	-	1,00 мA	0,015 + 0,03	0,005 + 0,0005
Непрерывн. электр. цепей	1,0000 кОм	-	1,00 мA	0,05 + 0,03	0,005 + 0,0005

Технические характеристики измерения переменных величин

Вид измерения	Предел	Погрешность ± (% от отсчёта + % от предела) Частота (Гц)
		20 ~ 45	45 ~ 10К	10К ~ 30К	30К ~ 100К
Напряжение переменного тока, СКЗ	100,000 мВ	1 + 0,1	0,2 + 0,1	1,5 + 0,3	5,0 + 0,3
	1,00000 В	1 + 0,1	0,2 + 0,1	1,0 + 0,1	3,0 + 0,2
	10,0000 В	1 + 0,1	0,3 + 0,1	1,0 + 0,1	3,0 + 0,2
	100,000 В	1 + 0,1	0,3 + 0,1	1,0 + 0,1	3,0 + 0,2
	250,000 В	1 + 0,1	0,3 + 0,1	1,0 + 0,1	3,0 + 0,2



Вид измерения	Предел	Погрешность ± (% от отсчёта + % от предела) Частота (Гц)
		20 ~ 45	45 ~ 10К	10К ~ 30К	30К ~ 100К
Температурный коэффициент	100,000 мВ	0,02 + 0,02	0,02 + 0,02	0,05 + 0,02	0,1 + 0,02
	1,00000 В
	10,0000 В
	100,000 В
	250,000 В



Вид измерения	Предел	Напряжение на нагрузке, шунт. сопрот.	Погрешность ± (% от отсчёта + % от предела) Частота (Гц)
			20 ~ 45	45 ~ 1К	1К ~ 10К
Сила переменного тока, СКЗ	10,0000 мА	< 0,2 В, 10 Ом	1,5 + 0,1	0,5 + 0,1	2 + 0,2
	100,000 мА	< 0,2 В, 1 Ом	1,5 + 0,1	0,5 + 0,1	2 + 0,2
	1,00000 А	< 0,3 В, 0,1 Ом	1,5 + 0,1	0,5 + 0,1	2 + 0,2
	2,0000 А	< 0,8 В, 0,1 Ом	1,5 + 0,1	0,5 + 0,1	2 + 0,2



Вид измерения	Предел	Погрешность ± (% от отсчёта + % от предела) Частота (Гц)
		20 ~ 45	45 ~ 1К	1К ~ 10К
Температурный коэффициент	10,0000 мА	0,02 + 0,02	0,02 + 0,02	0,02 + 0,02
	100,000 мА
	1,00000 А
	2,0000 А



Вид измерения	Предел	Погрешность ±(% от отсчёта +% от предела)	Минимальная  входная частота	Температурный коэффициент (% от предела)
Частота	от 20 кГц до 300 кГц	0,0200 + 0,003	1 Гц	0,005



Вид измерения	Тип термистора	Предел	Погрешность	Температурный коэффициент
Температура	5 кОм	от –80,0 °C до 150 °C	Погрешность пробника + 0,2 °C	0,002 °C

Информация для заказа

U2741A

Цифровой мультиметр с шиной USB

Принадлежности, входящие в комплект поставки

Адаптер переменного/постоянного тока 12 В, 2 A
Сетевой шнур
Стандартный комплект измерительных щупов
Интерфейсный кабель USB с соединителями Standard A и Mini-B
Комплект для монтажа в базовый блок
Компакт-диск Agilent Automation-Ready (содержит набор библиотек Agilent IO Libraries Suite)
Краткое руководство по вводу в эксплуатацию Agilent USB Modular Products Quick Start Guide
Компакт-диск Agilent USB Modular Products Reference CD-ROM
Краткая справочная карта по модульным устройствам с шиной USB
Сертификат калибровки

Дополнительные принадлежности

E2308A	Температурный пробник на основе термистора 5 кОм
U2921A-101	Защищённый кабель USB длиной 2 м
