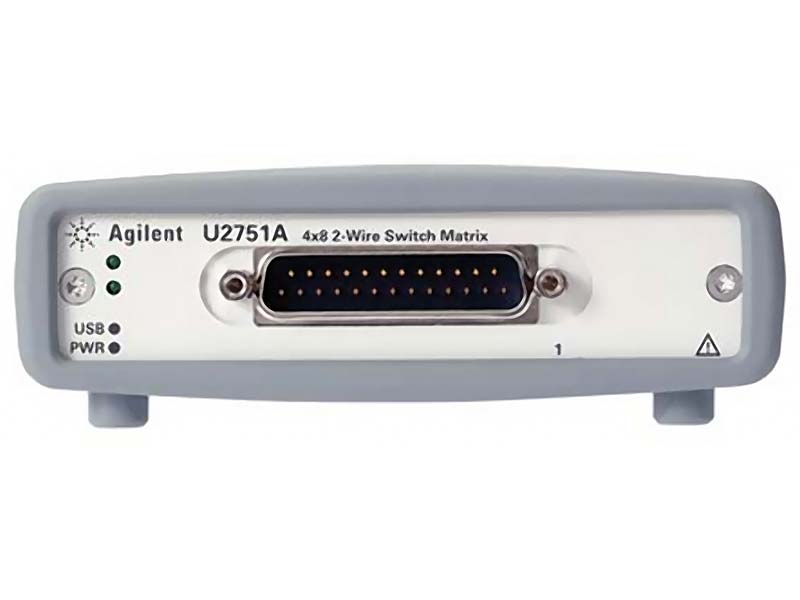

Коммутационная матрица с шиной USB U2751A  – это высококачественное и недорогое техническое решение для автоматизированных испытаний

• 32 двухпроводных элемента коммутации в конфигурации 4 x 8
• Минимальные перекрёстные помехи на частотах до 45 МГц
• Полоса пропускания до 45 МГц без клеммного блока
• Счётчик циклов срабатывания реле
• Гибкие конфигурации соединений – возможность одновременного замыкания нескольких каналов
• Высокоскоростная шина Hi-Speed USB 2.0 (480 Мбит/с)
• Программное обеспечение Agilent Measurement Manager (AMM) в стандартной комплектации прибора
• Функция регистратора команд
• Cовместимость с широким набором сред разработки приложений (ADE)
• Возможность использования в качестве автономных устройств или модулей
• Поддержка SCPI и IVI-COM
• Совместимость со стандартами USBTMC 488.2

 Коммутационная матрица с шиной USB U2751A имеет 32 двухпроводных элемента коммутации, организованных в виде конфигурации из четырёх строк и восьми столбцов (4x8), позволяя соединение с любой комбинацией строк и столбцов, в том числе с несколькими каналами одновременно. U2751A включает также счетчик циклов срабатывания реле.

Гибкие возможности подключения с минимальными перекрёстными помехами

U2751A предлагает самый удобных способ подключения испытуемого устройства к измерительному оборудованию, позволяя одновременно подключать различные измерительные приборы к нескольким точкам испытуемого устройства. Помимо гибких возможностей подключения, U2751A имеет минимальное значение перекрёстных помех, что позволяет получать более точные результаты измерений в более широком диапазоне применений.

32-канальный клеммный (терминальный) блок U2922A

Клеммный блок U2922A является принадлежностью, поставляемой по дополнительному заказу для использования с U2751A. Клеммный блок U2922A, масса которого составляет около 100 граммов вместе с зажимными контактами, предлагает удобный и простой способ выполнения подключений к коммутационной матрице при макетировании, либо в процессе реальной эксплуатации системы. Он позволяет конфигурировать различные варианты маршрутизации и матричных топологий.

Технические характеристики

Информация для заказа

Принадлежности, входящие в комплект поставки

•  Адаптер переменного/постоянного тока 12 В, 2 A
•  Сетевой шнур
•  Кожух для съёмных соединителей и кабелей
•  Интерфейсный кабель USB с соединителями Standard A и Mini-B
•  Комплект для монтажа в базовый блок
•  Компакт-диск Agilent Automation-Ready (содержит набор библиотек Agilent IO Libraries Suite)
•  Краткое руководство по вводу в эксплуатацию Agilent USB Modular Products Quick Start Guide
•  Компакт-диск Agilent USB Modular Products Reference CD-ROM
•  Краткая справочная карта по модульным устройствам с шиной USB
•  Сертификат калибровки

Дополнительные принадлежности
