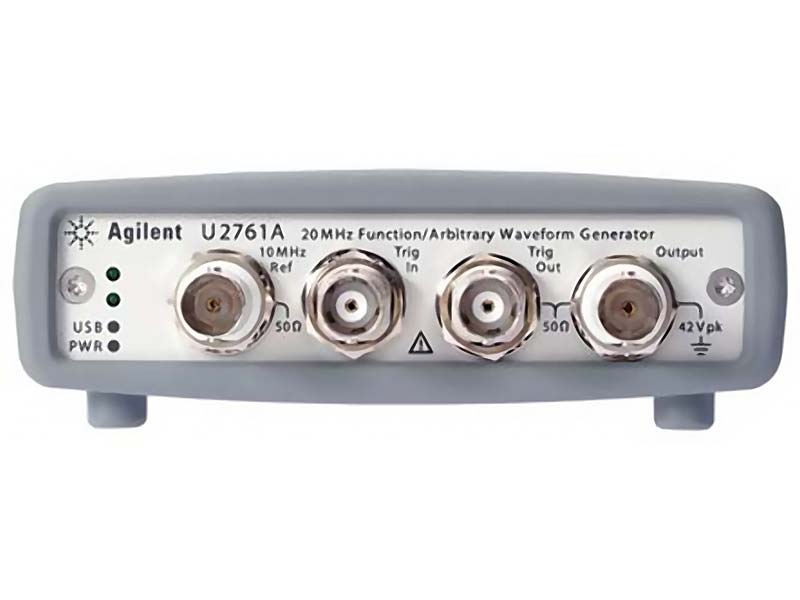

Генератор сигналов с шиной USB U2761A
U2761A представляет собой модульный генератор сигналов сложной формы с шиной USB, который имеет диапазон частот до 20 МГц и обладает возможностью генерации сигналов произвольной формы и импульсных сигналов
- Диапазон частот 20 МГц для синусоидальных и прямоугольных сигналов
- Стандартные формы сигналов: cинус, прямоугольный, пилообразный, треугольный, импульсный, постоянное напряжение
- Сигналы произвольной формы: 14 бит, 50 Мвыб/с, 64 Кточек
- Виды модуляции: AM, ЧМ, ФМ, АМн, ЧМн и ФМн
- Диапазон амплитуды сигналов от 40 мВ (размах) до 5 В (размах) на нагрузке 50 Ом
- Генерация импульсов
- Удобное в использовании программное обеспечение, поставляемое вместе с прибором
- Редактор сигналов произвольной формы
- Функция регистратора команд
- Совместимость со стандартами Hi-Speed USB 2.0, USBTMC 488.2
Принцип прямого цифрового синтеза формы сигналов
Генератор U2761A построен на основе прямого цифрового синтеза формы колебаний (ПЦС), который с помощью цифровых методов обеспечивает создание сигналов произвольной формы и частот, используя один фиксированный источник частоты. За счет использования цифровых методов снижается сложность генератора при одновременном улучшении стабильности его параметров. Это позволяет иметь стабильные калиброванные выходные сигналы для создания чистых, с низкими искажениями, сигналов синусоидальной или прямоугольной формы, имеющих короткие длительности фронта и среза и частоту до 20 МГц, а также и сигналов пилообразной формы с частотой до 200 кГц.
Генерация импульсов
U2761A может генерировать последовательности импульсов с частотой следования от 50 мкГц до 5 МГц. Возможность изменения периода следования, длительности импульса и амплитудных параметров делает генератор U2761A пригодным для многих приложений, требующих гибкого управления параметрами импульсов.
Режим внутренней модуляции
В режиме внутренней модуляции реализуются следующие виды модуляции: AM, ЧМ, ФМ, AМн, ЧМн и ФМн. За счет этого упрощается создание модулированных сигналов, поскольку не требуется отдельный источник модуляции. Прибор обеспечивает линейное или логарифмическое свипирование частоты с временем свипирования (развёртки) от 1 мс до 500 с (устанавливается пользователем).
Редактор сигналов произвольной формы
Генератор U2761A поставляется с простой в использовании программой Agilent Measurement Manager. Эта прикладная программа позволяет настроить формы генерируемых сигналов в соответствии с требованиями пользователя.
Технические характеристики
| Формы сигнала | |
| Стандартные | Синус, прямоугольный, пилообразный, треугольный, импульсный, напряжение постоянного тока |
| Произвольные (встроенные) | С экспоненциальным фронтом, экспоненциальным срезом, пилообразный с отрицательным наклоном |
| Частотные параметры сигнала | |
| Cинус | от 1 мкГц до 20 МГц (разрешение 1 мкГц) |
| Прямоугольный | от 1 мкГц до 20 МГц (разрешение 1 мкГц) |
| Пилообразный, треугольный | от 1 мкГц до 200 кГц (разрешение 1 мкГц) |
| Импульсный | от 500 мкГц до 5 МГц (разрешение 1 мкГц) |
| Произвольный | от 1 мкГц до 200 кГц (разрешение 1 мкГц) |
| Характеристики выходного сигнала | |
| Амплитуда | |
| Диапазон |
от 40 мВ до 5 В (размах) (на 50 Ом) от 80 мВ до 10 В (размах) (разомкнутая схема) |
|
Погрешность (на нагрузке 50 Ом, 1 кГц) |
1% от установленного значения ±5 мВ (±10 мВ, разомкнутая схема) |
| Единицы измерения | Vpp (размах), Vrms (СКЗ), dBm (дБм) |
| Разрешение | 4 знака |
| Смещение по постоянному току | |
|
Диапазон (пик. знач. перем. составл. + пост. составляющая) |
±2,5 В (на нагрузке 50 Ом) ±5 В (разомкнутая схема) |
| Погрешность |
±2% от устан. значения ±1% от амплитуды ±5 мВ (±10 мВ, разомкнутая схема) |
| Ограничение по амплитуде | Амплитуда + смещение должны находиться в пределах диапазона ±2,5 В (50 Ом) или ±5 В (разомкнутая схема) |
| Характеристики выхода | |
| Импеданс | 50 Ом (тип. значение) |
| Изоляция | 42 В макс. (пик. знач.) относительно земли |
| Защита | от короткого замыкания; при перегрузке главный выход автоматически запрещается |
| Внутренний опорный сигнал | |
| Погрешность | ±8 х 10-6 за год |
| Внешний опорный сигнал | |
| Вход | |
| Полоса синхронизации | 10 МГц ±170 Гц |
| Уровень | от 500 мВ до 5 В (размах) |
| Импеданс | 1 кОм (ном. значение), закрытый |
| Время захвата | <2 с |
| Выход внутреннего опорного сигнала | |
| Частота | 10 МГц |
| Уровень | 632 мВ (размах) (тип. значение) |
| Импеданс | 50 Ом (ном. значение), закрытый |
| Сдвиг фазы | |
| Диапазон/разрешение | от −360°до +360°/0,01° |
| Параметры запуска | |
| Вход сигнала запуска | |
| Уровень сигнала | ТТЛ |
| Перепад запуска | фронт или срез, по выбору |
| Длительность импульса | > 100 нс |
| Входной импеданс | 10 кОм, открытый |
| Запаздывание запуска | < 500 нс |
| Джиттер (СКЗ) | 6 нс (3,5 нс для импульсной) |
| Выход запуска | |
| Уровень сигнала | ТТЛ (на 50 Ом) |
| Длительность импульса | > 400 нс |
| Выходной импеданс | 50 Ом (тип. значение) |
| Коэфф. разветвления по выходу | 4 ТТЛ |
| Время нарастания | ≤ 20 нс |
| Модуляция | |
| Виды модуляции | внутренняя, AM, ЧМ, ФМ, АМн, ЧМн, ФМн |
| Сигнал несущей | синус, прямоугольный, пилообразный, произвольный |
| Источник сигнала | внутренний |
| Модулирующий сигнал |
АМ, ЧМ, ФМ: синус, прямоугольный, пилообразный, произвольный; от 2 мГц до 20 кГц |
|
АМн, ЧМн, ФМн: прямоугольный с коэффициентом заполнения 50%; от 2 мГц до 100 кГц |
|
| Глубина модуляции | от 0,0% до 100,0% (АМ) |
| Девиация | от 1 Гц до 500 кГц (ЧМ), от 0,0°до 360,0°(ФМ) |
| Характеристики свипирования (развёртки частоты) | |
| Форма сигнала | синус, прямоугольный, пилообразный, произвольный |
| Закон свипирования | линейный и логарифмический |
| Направление свипирования | вверх или вниз |
| Время свипирования | от 1 мс до 500 с |
| Запуск | однократный, внешний или внутренний |
| Интерфейс | Hi-Speed USB 2.0, устройство класса USBTMC 488.2 |
| Соединители ввода_вывода | BNC |
| Габаритные размеры (Ш х Г х В) | 117,00 х 180,00 х 41,00 мм (с амортизаторами) |
| 105,00 х 175,00 х 25,00 мм (без амортизаторов) | |
| Масса | 528 г (с амортизаторами), 476 г (без амортизаторов) |
Информация для заказа
| U2761A | Генератор сигналов сложной/произвольной формы с шиной USB |
Принадлежности, входящие в комплект поставки
Адаптер переменного/постоянного тока 12 В, 2 A
Сетевой шнур
Интерфейсный кабель USB с соединителями Standard A и Mini-B
Комплект для монтажа в базовый блок
Компакт-диск Agilent Automation-Ready (содержит набор библиотек Agilent IO Libraries Suite)
Краткое руководство по вводу в эксплуатацию Agilent USB Modular Products Quick Start Guide
Компакт-диск Agilent USB Modular Products Reference CD-ROM
Краткая справочная карта по модульным устройствам с шиной USB
Сертификат калибровки
Дополнительные принадлежности
| U2921A-101 | Защищённый кабель USB длиной 2 м |
