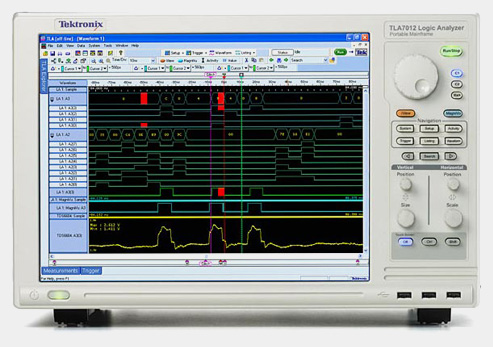

Модули логического анализатора с 68/102/136 каналами, объем памяти для записи до 512 Мб
Технология MagniVu™ обеспечивает разрешение по времени до 20 пс (50 ГГц) и позволяет быстро обнаруживать трудноуловимые проблемы
Длина записи до 156 пс (6,4 ГГц)/512 Мб в режиме захвата временных параметров
Тактовая частота до 1,4 ГГц со скоростью передачи данных до 3,0 Гб/с с действительным окном данных 180 пс для анализа состояния высокопроизводительных синхронных шин
Синхронизация по глитчам (случайным импульсным помехам) и нарушениям времени установки/удержания позволяет обнаружить и отобразить трудноуловимые неисправности аппаратного обеспечения.
Хранение неустановившихся сигналов позволяет увеличить время захвата для анализа сигналов с нечастыми переходами
Одновременный захват сигнала в обычном режиме и с высоким разрешением по времени, а так же возможность захвата аналоговой формы с помощью одного пробника позволяет определить трудноуловимые проблемы
Специальные пробники с высокой плотностью сигналов и емкостной нагрузкой 0,5 пФ, позволяют избежать необходимости установки специальных соединителей на исследуемом устройстве, уменьшают искажения в цепи и оптимальны для анализа дифференциальных сигналов
Нахождение проблем и причин их возникновения в реальном времени с помощью нескольких модулей с возможностью просмотра данных, коррелированных во времени, в разных форматах
8/16-канальные модули последовательного анализатора с объемом памяти символов 32М 8b/10b на канал
Скорость сбора данных 2,5 Гб/с и 5 Гб/с для PCI Express 1.0 и PCI Express 2.0
Безразъемные пробники поддерживают работу с шинами работу со стандартами PCI Express 1.0 и PCI Express 2.0 со скоростью до 5,0 Гб/с
Специальные пробники под пайку поддерживают PCI Express 1.0 и PCI Express 2.0 со скоростью до 5,0 Гб/с
Модульная конструкция логических анализаторов обеспечивает гибкость и возможность расширения
Поддержка до 6528 каналов логического анализатора и 48 независимых шин
