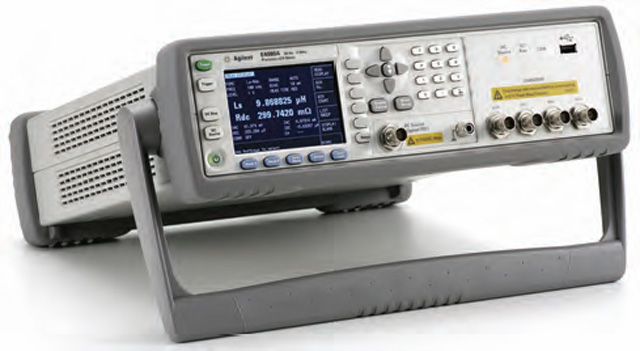

E4980A Agilent прецизионный измеритель LCR
- Рабочий диапазон частот от 20 Гц до 2 МГц, разрешение 4 десятичных разряда на любом пределе
- Базовая погрешность измерений 0,05% при превосходной повторяемости на нижних и верхних пределах измерения импеданса
- Высокоскоростные измерения: 5,6 мс
- Испытательный сигнал 20 В СКЗ переменного тока
- Встроенный источник напряжения смещения 40 В постоянного тока
- Постоянный ток смещения до 40 А с внешним источником постоянного тока 42841A
- Свипирование по списку из 201 точки
Прецизионный измеритель LCR Е4980А компании Agilent обеспечивает наилучшее сочетание точности, скорости измерений и универсальности для широкого диапазона измерений компонентов. Обладая высокой скоростью измерений и выдающимися характеристиками как на нижних, так и верхних пределах измерения импеданса, Е4980А является основным инструментом, предназначенным как для разработки и исследований, так и производственных испытаний компонентов и материалов.
Стабильность измерений малых эквивалентных последовательных сопротивлений конденсаторов
С целью увеличения быстродействия и уменьшения потребляемой мощности схем эквивалентное последовательное сопротивление конденсаторов становится все меньше; соответственно, его труднее измерять. Измеритель LCR E4980A обеспечивает исключительную стабильность таких измерений.
Исключительно точные измерения высокого импеданса Значения емкости бескорпусных конденсаторов и полупроводниковых пластин в настоящее время упали до пределов, оцениваемых фемтофарадами. Поэтому очень стабильные и точные измерения высокого импеданса необходимы для повышения выхода годных изделий и надежности схемы. Превосходя предыдущий измеритель 4284A, которые в течение долгого времени был промышленным стандартом, прибор E4980A имеет еще более высокую стабильность измерений этих устройств с малой емкостью.
Высокие скорости измерения
- 5,6 мс на точку на частоте 1 МГц в режиме SHORT (короткий)
- 88 мс на точку на частоте 1 МГц в режиме MED (средний)
- 220 мс на точку на частоте 1 МГц в режиме LONG (длинный)
