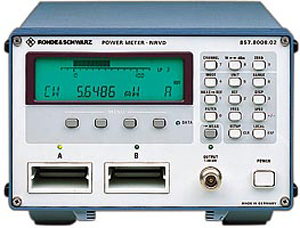

NRVD работает подобно двум независимым измерителям мощности NRVS в одном корпусе, которые одновременно выполняют измерения и обмениваются данными между собой. Два канала могут настраиваться независимо, что позволяет выполнять одновременно два совершенно разных измерения. Тем не менее, два измеренных значения могут быть связаны между собой и отображать, например, коэффициент отражения, КСВ или потери на отражение.

Технические характеристики

Дисплей

Результаты измерений отображаются с выбранным разрешением на пятиразрядном ЖК-дисплее с регулируемой задней подсветкой. При этом могут отображаться два значения, замеренные по двум каналам, или одно замеренное значение плюс дополнительная информация.

Измеритель мощности NRVD, подобно NRVS, измеряет ВЧ сигналы с импульсной модуляцией. Кроме того, по изменению мощности можно определять глубину амплитудной модуляции. После ввода согласования источника можно отобразить ожидаемую погрешность для тепловых датчиков мощности.

Источник сигнала для проверки датчиков

Выдает очень точный сигнал частотой 50 МГц и мощностью 1 мВт (0 дБмВт) для проверки датчиков.

Устройство ввода/вывода NRVD-B2 (опция)

Каждый измерительный канал имеет аналоговый выход с выбираемым масштабом, используемый для контроля или для подключения устройства записи. С помощью выхода сигнала готовности и входа синхронизации можно реализовать несложные автоматические процедуры тестирования. Еще один вход служит для ввода постоянного напряжения, пропорционального частоте, поступающего со свипирующего генератора, которое можно использовать для поправки на амплитудно-частотную характеристику.
