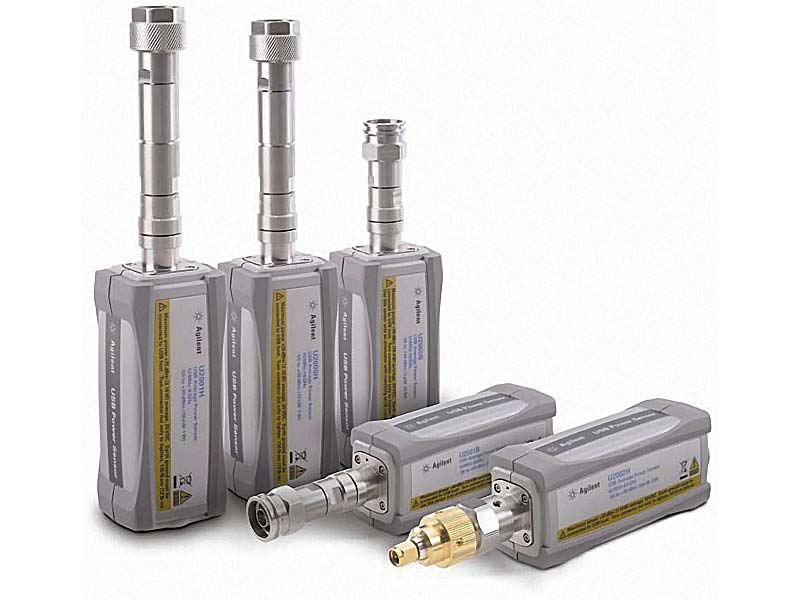

Первичные преобразователи мощности с шиной USB серии U2000A
| Первичные преобразователи мощности позволяют отображать результаты измерения на мониторе компьютера или на других приборах компании Agilent, не требуя при этом отдельного измерителя мощности. Это экономичное техническое решение, которое по новому использует самые современные технологии диодных преобразователей. |
- Измерение мощности без отдельного измерителя мощности
- Простое и быстрое подключение через порт USB 2.0
- Установка нуля без отключения от испытуемого устройства
- Облегчение текущего контроля и поиска неисправности с помощью специализированного программного обеспечения
- Точные измерения мощности с использованием других приборов
Превосходные характеристики без компромисса
Первичные преобразователи мощности с шиной USB серии U2000 компании Agilent позволяют отображать результаты измерения на мониторе компьютера или на других приборах компании Agilent, не требуя при этом отдельного измерителя мощности. Компактный преобразователь серии U2000 обладает такими же функциональными возможностями и характеристиками, как обычный измеритель мощности с первичным преобразователем. Это экономичное техническое решение, которое по новому использует самые современные технологии диодных преобразователей. Пользователь может убедиться на собственном опыте, что эти преобразователи обеспечивают такой же уровень технических характеристик измерения мощности, но при более низкой стоимости.
Упрощенная измерительная установка без внешнего источника питания и модуля запуска
Для питания преобразователя используется мощность, получаемая от порта USB, поэтому никакого специального источника питания не требуется. Малое потребление тока (приблизительно 170 мА), позволяет подключать к компьютеру несколько преобразователей с шиной USB, не требуя внешнего концентратора USB для получения дополнительной мощности питания. Способность автоматического конфигурирования (Plug&Play) позволяет быстро устанавливать связь между преобразователем с шиной USB и компьютером для немедленного выполнения измерений.
Измерения, не требующие внешней калибровки
Преобразователь серии U2000 обеспечивает внутреннюю установку нуля, что исключает необходимость отключения или выключения питания испытуемого устройства. В каждом преобразователе имеется схема переключения, которая позволяет выполнять установку нуля, когда он остаётся подключенным к испытуемому устройству.
Интуитивно понятная программная панель измерения мощности N1918A
Преобразователь серии U2000 поставляется с программной панелью измерения мощности, которая предоставляет стандартный графический интерфейс пользователя для основных измерений мощности. На панели могут отображаться результаты измерения мощности в аналоговом и числовом форматах, а также диаграмма тенденции изменения мощности по результатам текущего контроля до 10000 точек данных. Панель обеспечивает также функции математической обработки нескольких каналов, позволяя вычислять разность, сумму и отношение данных при многократных измерениях.
Простота контроля и поиска неисправности с помощью анализатора мощности N1918A-100
Подсистема управления анализатором мощности N1918A позволяет использовать доступную для заказа опцию анализатора мощности (Power Analyzer) N1918A-100, которая расширяет возможности преобразователей серии U2000.
Технические характеристики
| Модель | Диапазон измерения | Диапазон частот | Макс. КСВ(25 ± 10 ºС) | Макс. мощность |
| U2000A | –60 дБм до +20 дБм | 10 МГц – 18 ГГц |
10 МГц – 30 МГц: 1,15 30 МГц – 2 ГГц: 1,13 2 ГГц – 14 ГГц: 1,19 14 ГГц – 16 ГГц: 1,22 16 ГГц – 18 ГГц: 1,26 |
+25 дБм, средняя, 20 В пост. тока +33 дБм, пиковая, <10 мкс |
| U2001A | –60 дБм до +20 дБм | 10 МГц – 6 ГГц |
10 МГц – 30 МГц: 1,15 30 МГц – 2 ГГц: 1,13 2 ГГц – 6 ГГц: 1,19 |
+25 дБм, средняя, 20 В пост. тока +33 дБм, пиковая, <10 мкс |
| U2002A | –60 дБм до +20 дБм | 50 МГц – 24 ГГц |
50 МГц – 2 ГГц: 1,13 2 ГГц – 14 ГГц: 1,19 14 ГГц – 16 ГГц: 1,22 16 ГГц – 18 ГГц: 1,26 18 ГГц – 24 ГГц: 1,30 |
+25 дБм, средняя, 20 В пост. тока +33 дБм, пиковая, <10 мкс |
| U2004A | –60 дБм до +20 дБм | 9 кГц – 6 ГГц |
9 кГц – 2 ГГц: 1,13 2 ГГц – 6 ГГц: 1,19 |
+25 дБм, средняя, 5 В пост. тока +33 дБм, пиковая, <10 мкс |
| U2000B | –30 дБм до +44 дБм | 10 МГц – 18 ГГц |
10 МГц – 2 ГГц: 1,12 2 ГГц – 12,4 ГГц: 1,17 12,4 ГГц – 18 ГГц: 1,24 |
+45 дБм, средняя, 20 В пост. тока +47 дБм, пиковая, <1 мкс |
| U2001B | –30 дБм до +44 дБм | 10 МГц – 6 ГГц |
10 МГц – 2 ГГц: 1,12 2 ГГц – 6 ГГц: 1,17 |
+45 дБм, средняя, 20 В пост. тока +47 дБм, пиковая, <1 мкс |
| U2000H | –50 дБм до +30 дБм | 10 МГц – 18 ГГц |
10 МГц – 8 ГГц: 1,15 8 ГГц – 12,4 ГГц: 1,25 12,4 ГГц – 18 ГГц: 1,28 |
+33 дБм, средняя, 20 В пост. тока +50 дБм, пиковая, <1 мкс |
| U2001H | –50 дБм до +30 дБм | 10 МГц – 6 ГГц | 10 МГц – 6 ГГц: 1,15 |
+33 дБм, средняя, 20 В пост. тока +50 дБм, пиковая, <1 мкс |
| U2002H | –50 дБм до +30 дБм | 50 МГц – 24 ГГц |
50 МГц – 8 ГГц: 1,15 8 ГГц – 12,4 ГГц: 1,25 12,4 ГГц – 18 ГГц: 1,28 18 ГГц – 24 ГГц: 1,30 |
+33 дБм, средняя, 10 В пост. тока +50 дБм, пиковая, <1 мкс |
Информация для заказа
| U2000A | Преобразователь мощности с шиной USB, 10 МГц – 18 ГГц, от –60 до + 20 дБм |
| U2001A | Преобразователь мощности с шиной USB, 10 МГц – 6 ГГц, от –60 до + 20 дБм |
| U2002A | Преобразователь мощности с шиной USB, 50 МГц – 24 ГГц, от –60 до + 20 дБм |
| U2004A | Преобразователь мощности с шиной USB, 9 кГц – 6 ГГц, от –60 до + 20 дБм |
| U2000B | Преобразователь мощности с шиной USB, 10 МГц – 18 ГГц, от –30 до + 44 дБм |
| U2000H | Преобразователь мощности с шиной USB, 10 МГц – 18 ГГц, от –50 до + 30 дБм |
| U2001B | Преобразователь мощности с шиной USB, 10 МГц – 6 ГГц, от –30 до + 44 дБм |
| U2001H | Преобразователь мощности с шиной USB, 10 МГц – 6 ГГц, от –50 до + 30 дБм |
| U2002H | Преобразователь мощности с шиной USB, 10 МГц – 24 ГГц, от –50 до + 30 дБм |
| N1918A-100 | Анализатор мощности |
Дополнительные принадлежности
| U200xx-100 | Соединитель типа N |
| U2000A-201 | Транспортный ящик на 4 преобразователя |
| U2000A-202 | Мягкий футляр |
Дополнительные кабели
| U2031A | Кабель, совместимый с USB 2.0, с соединителем USB Mini-B и стопорным механизмом, длина 1,5 м |
| U2031B | Кабель, совместимый с USB 2.0, с соединителем USB Mini-B и стопорным механизмом, длина 3 м |
| U2031C | Кабель, совместимый с USB 2.0, с соединителем USB Mini-B и стопорным механизмом, длина 5 м |
