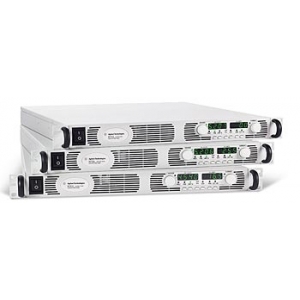

N5746A системный источник питания постоянного тока Agilent




Цена: 215 424 рублей
Производитель: Agilent Technologies

Назначение источников питания серии Agilent N5700:

Системные источники питания постоянного тока серии Agilent N5700 предназначены для решения несложных задач, использующих сигналы постоянного тока. Приборы обладают удачным сочетанием технических и ценовых характеристик. Источники питания  постоянного тока Agilent N5700 с одним выходом и выходной мощностью 750 Вт обеспечивают стабильные выходные параметры и имеют встроенные средства измерения напряжения и тока. Эти экономичные источники питания включают целый набор системных функций, в том числе стандартные интерфейсы LAN, USB, GPIB, которые облегчают и ускоряют разработку испытательных систем, используемых на этапах НИОКР, аттестационных испытаний и производства, для авиакосмической, оборонной, автомобильной, электронной и других отраслей промышленности.

Особенности источников питания серии Agilent N5700:

  • Простое управление с передней панели
  • Встроенные средства измерения напряжения и тока
  • Полная защита от перенапряжения и перегрузки по току
  • Компактный корпус высотой 1 U (4,45 см) и шириной 19 дюймов (482,6 мм)
  • Возможность параллельного и последовательного соединения источников питания
  • Возможность дистанционного управления
  • Универсальный вход сети питания: от 85 до 265 В переменного тока
  • Интерфейсы локальной сети (LAN), USB и GPIB в стандартной комплектации

Характеристики источников питания серии Agilent N5700:

Параметры Значения
  N5744A N5745A N5746A N5747A N5748A N5749A N5750A N5751A N5752A
  Выходные номинальные значения1  Напряжение 20 В 30 В 40 В 60 В 80 В 100 В 150 В 300 В 600 В
 Ток 38 А 25 А 19 А 12,5 А  9,5 А 7,5 А  5 А 2,5 А 1,3 А
 Мощность 760 Вт  750 Вт 760 Вт  750 Вт 760 Вт  750 Вт  760 Вт   750 Вт 780 Вт
 Выходные пульсации и помехи  Напряжение, размах2 60 мВ 60 мВ 60 мВ  60 мВ  80 мВ 80 мВ 100 мВ  150 мВ  300 мВ
 Напряжение, СКЗ3 8 мВ 8 мВ  8 мВ  8 мВ 8 мВ  8 мВ  12 мВ  20 мВ  60 мВ
 Нестабильность при изменении нагрузки (от 10% до 90%)  Напряжение  4 мВ 5 мВ 6 мВ  8 мВ 10 мВ 12 мВ  17 мВ 32 мВ  62 мВ
 Ток 12,6 мА  10 мА  8,8 мА  7,5 мА  6,9 мА  6,5 мА 6 мА 5,5 мА  5,26мА
 Нестабильность при изменении напряжения сети питания (от 85 до 132 В или от 170 до 265 В переменного тока)  Напряжение 4 мВ 5 мВ 6 мВ 8 мВ 10 мВ 12 мВ 17 мВ 32 мВ  62 мВ
 Ток 5,8 мА 4,5 мА 3,9 мА  3,25мА 2,95 мА 2,75 мА 2,5 мА  2,25мА  2,13мА
 Погрешность программирования 1  Напряжение 0,05%+  10 мВ 15 мВ 20 мВ 30 мВ 40 мВ  50 мВ 75 мВ 150 мВ 300 мВ
 Ток 0,1%+ 38 мА  25 мА 19 мА  12,5мА  9,5 мА 7,5 мА  5 мА 2,5 мА  1,3 мА
 Погрешность измерения  Напряжение 0,1%+  20 мВ 30 мВ  40 мВ  60 мВ 80 мВ 100 мВ 150 мВ  300 мВ 600 мВ
 Ток 0,1%+ 114 мА 75 мА 57 мА 37,5 мА 28,5 мА 22,5 мА  15 мА 7,5 мА  3,9 мА
 Время восстановления после изменения нагрузки 4 ≤ 1 мс ≤ 1 мс ≤ 1 мс ≤ 1 мс  ≤ 1 мс ≤ 1 мс  ≤ 2 мс  ≤ 2 мс ≤ 2 мс
Дополнительные характеристики
 Дополнительные характеристики не гарантируются, а приведенные параметры определяются проектными решениями или испытаниями. Все дополнительные характеристики являются типовыми, если не укакзано иначе
 Время реакции при переключении выхода (установление выходного уровня в пределах ±1,0% от номинального значения при резистивной нагрузке)  Переключение вверх, полная нагрузка  0,08 с  0,08 с 0,08 с  0,08 с  0,15 с 0,15 с 0,15 с 0,15 с 0,25 с
 Переключение вниз, полная нагрузка  0,05 с 0,08 с 0,08 с 0,05 с 0,15 с 0,15 с  0,15 с  0,15 с  0,30 с
 Переключение вниз, без нагрузки  0,8 с  0,9 с  1,0 с   1,1 с 1,2 с 1,5 с 2,0 с 3,0 с  4,0 с
 Время реакции на команду 5 55 мс
 Компенсация при дистанционном считывании  При падении напряжения на
подводящих проводах
 1 В  1,5 В 2 В  3 В 4 В  5 В   5 В 5 В  5 В
  Защита от перенапряжения  Диапазон  1 - 24В  2 - 36В  2 - 44В  5 - 66В  5 - 88В  5-110В 5 -165В 5 -330В 5 -660В
 Погрешность 0,20 В 0,30 В  0,40 В  0,6 В  0,8 В  1 В  1,5 В 3 В 6 В
  Выходные пульсации и помехи 6  Постоянный ток, СКЗ 76 мА 63 мА 48 мА 38 мА 29 мА 23 мА 18 мА 13 мА 8 мА
 Разрешение при программировании Разрешение при измерении   Напряжение  2,4 мВ 3,6 мВ 4,8 мВ 7,2 мВ 9,6 мВ 12 мВ  18 мВ  36 мВ 72 мВ
  Ток  4,56мА  3 мА 2,3 мА  1,5 мА  1,14мА  0,9 мА 0,6 мА  0,3 мА 0,156мА
 Погрешность отображения на передней панели (4 десятичных разряда; ±1 отсчет)   Напряжение  0,10 В  0,15 В 0,20 В 0,3 В 0,4 В  0,5 В  0,75 В  1,5 В 3 В
  Ток  0,19 А 0,13 А 0,10 А 0,0625А 0,0475А 0,0375А  0,0250А 0,0125А  0,0065А
 Примечания:
1 Гарантируется, что минимальное напряжение устанавливается на значение, не превышающее 0,2% от номинального выходного напряжения. Гарантируется, что минимальный ток устанавливается на значение, не превышающее 0,4% от номинального выходного тока.
2 До 20 МГц
3 От 5 Гц до 1 МГц
4 Время, в течение которого выходное напряжение восстанавливается в пределах 0,5% от номинального значения при изменении нагрузки от 10 до 90% от номинального выходного тока. Точка установки напряжения - от 10% до 100% от номинального значения.
5 Следует добавить это время к времени реакции при переключении выхода, чтобы получить общее время программирования.
6 От 5 Гц до 1 МГц, при изменении выходного напряжения от 10 до 100% при полной нагрузке (для источников питания с напряжением 6 В - при изменении выходного напряжения от 33 до 100%)

 Общие характеристики источников питания серии Agilent N5700:

 Рабочая температура От 0 °C до 40 °C
 Температура хранения От -20 °C до 70 °C
 Относительная влажность  От 30 до 90%(без конденсации)
 Габаритные размеры  43,6 мм х 422,8 мм х 432,8 мм
 Масса 7 кг
