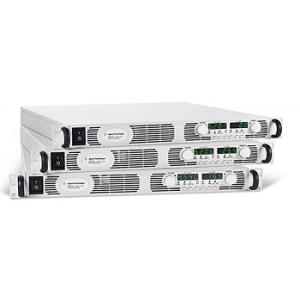

N5744A системный источник питания постоянного тока Agilent

Цена: 215 424 рублей
Производитель: Agilent Technologies

Назначение источников питания серии Agilent N5700:

Системные источники питания постоянного тока серии Agilent N5700 предназначены для решения несложных задач, использующих сигналы постоянного тока. Приборы обладают удачным сочетанием технических и ценовых характеристик. Источники питания постоянного тока Agilent N5700 с одним выходом и выходной мощностью 750 Вт обеспечивают стабильные выходные параметры и имеют встроенные средства измерения напряжения и тока. Эти экономичные источники питания включают целый набор системных функций, в том числе стандартные интерфейсы LAN, USB, GPIB, которые облегчают и ускоряют разработку испытательных систем, используемых на этапах НИОКР, аттестационных испытаний и производства, для авиакосмической, оборонной, автомобильной, электронной и других отраслей промышленности.

Особенности источников питания серии Agilent N5700:

Простое управление с передней панели
Встроенные средства измерения напряжения и тока
Полная защита от перенапряжения и перегрузки по току
Компактный корпус высотой 1 U (4,45 см) и шириной 19 дюймов (482,6 мм)
Возможность параллельного и последовательного соединения источников питания
Возможность дистанционного управления
Универсальный вход сети питания: от 85 до 265 В переменного тока
Интерфейсы локальной сети (LAN), USB и GPIB в стандартной комплектации

Характеристики источников питания серии Agilent N5700:

Параметры		Значения
		N5744A	N5745A	N5746A	N5747A	N5748A	N5749A	N5750A	N5751A	N5752A
Выходные номинальные значения¹	Напряжение	20 В	30 В	40 В	60 В	80 В	100 В	150 В	300 В	600 В
	Ток	38 А	25 А	19 А	12,5 А	9,5 А	7,5 А	5 А	2,5 А	1,3 А
	Мощность	760 Вт	750 Вт	760 Вт	750 Вт	760 Вт	750 Вт	760 Вт	750 Вт	780 Вт
Выходные пульсации и помехи	Напряжение, размах²	60 мВ	60 мВ	60 мВ	60 мВ	80 мВ	80 мВ	100 мВ	150 мВ	300 мВ
Выходные пульсации и помехи	Напряжение, СКЗ³	8 мВ	8 мВ	8 мВ	8 мВ	8 мВ	8 мВ	12 мВ	20 мВ	60 мВ
Нестабильность при изменении нагрузки (от 10% до 90%)	Напряжение	4 мВ	5 мВ	6 мВ	8 мВ	10 мВ	12 мВ	17 мВ	32 мВ	62 мВ
Нестабильность при изменении нагрузки (от 10% до 90%)	Ток	12,6 мА	10 мА	8,8 мА	7,5 мА	6,9 мА	6,5 мА	6 мА	5,5 мА	5,26мА
Нестабильность при изменении напряжения сети питания (от 85 до 132 В или от 170 до 265 В переменного тока)	Напряжение	4 мВ	5 мВ	6 мВ	8 мВ	10 мВ	12 мВ	17 мВ	32 мВ	62 мВ
	Ток	5,8 мА	4,5 мА	3,9 мА	3,25мА	2,95 мА	2,75 мА	2,5 мА	2,25мА	2,13мА
Погрешность программирования ¹	Напряжение 0,05%+	10 мВ	15 мВ	20 мВ	30 мВ	40 мВ	50 мВ	75 мВ	150 мВ	300 мВ
Погрешность программирования ¹	Ток 0,1%+	38 мА	25 мА	19 мА	12,5мА	9,5 мА	7,5 мА	5 мА	2,5 мА	1,3 мА
Погрешность измерения	Напряжение 0,1%+	20 мВ	30 мВ	40 мВ	60 мВ	80 мВ	100 мВ	150 мВ	300 мВ	600 мВ
Погрешность измерения	Ток 0,1%+	114 мА	75 мА	57 мА	37,5 мА	28,5 мА	22,5 мА	15 мА	7,5 мА	3,9 мА
Время восстановления после изменения нагрузки ⁴		≤ 1 мс	≤ 1 мс	≤ 1 мс	≤ 1 мс	≤ 1 мс	≤ 1 мс	≤ 2 мс	≤ 2 мс	≤ 2 мс
Дополнительные характеристики
Дополнительные характеристики не гарантируются, а приведенные параметры определяются проектными решениями или испытаниями. Все дополнительные характеристики являются типовыми, если не укакзано иначе
Время реакции при переключении выхода (установление выходного уровня в пределах ±1,0% от номинального значения при резистивной нагрузке)	Переключение вверх, полная нагрузка	0,08 с	0,08 с	0,08 с	0,08 с	0,15 с	0,15 с	0,15 с	0,15 с	0,25 с
	Переключение вниз, полная нагрузка	0,05 с	0,08 с	0,08 с	0,05 с	0,15 с	0,15 с	0,15 с	0,15 с	0,30 с
	Переключение вниз, без нагрузки	0,8 с	0,9 с	1,0 с	1,1 с	1,2 с	1,5 с	2,0 с	3,0 с	4,0 с
Время реакции на команду ⁵		55 мс
Компенсация при дистанционном считывании	При падении напряжения на подводящих проводах	1 В	1,5 В	2 В	3 В	4 В	5 В	5 В	5 В	5 В
Защита от перенапряжения	Диапазон	1 - 24В	2 - 36В	2 - 44В	5 - 66В	5 - 88В	5-110В	5 -165В	5 -330В	5 -660В
Защита от перенапряжения	Погрешность	0,20 В	0,30 В	0,40 В	0,6 В	0,8 В	1 В	1,5 В	3 В	6 В
Выходные пульсации и помехи ⁶	Постоянный ток, СКЗ	76 мА	63 мА	48 мА	38 мА	29 мА	23 мА	18 мА	13 мА	8 мА
Разрешение при программировании Разрешение при измерении	Напряжение	2,4 мВ	3,6 мВ	4,8 мВ	7,2 мВ	9,6 мВ	12 мВ	18 мВ	36 мВ	72 мВ
	Ток	4,56мА	3 мА	2,3 мА	1,5 мА	1,14мА	0,9 мА	0,6 мА	0,3 мА	0,156мА
Погрешность отображения на передней панели (4 десятичных разряда; ±1 отсчет)	Напряжение	0,10 В	0,15 В	0,20 В	0,3 В	0,4 В	0,5 В	0,75 В	1,5 В	3 В
	Ток	0,19 А	0,13 А	0,10 А	0,0625А	0,0475А	0,0375А	0,0250А	0,0125А	0,0065А
Примечания: 1 Гарантируется, что минимальное напряжение устанавливается на значение, не превышающее 0,2% от номинального выходного напряжения. Гарантируется, что минимальный ток устанавливается на значение, не превышающее 0,4% от номинального выходного тока. 2 До 20 МГц 3 От 5 Гц до 1 МГц 4 Время, в течение которого выходное напряжение восстанавливается в пределах 0,5% от номинального значения при изменении нагрузки от 10 до 90% от номинального выходного тока. Точка установки напряжения - от 10% до 100% от номинального значения. 5 Следует добавить это время к времени реакции при переключении выхода, чтобы получить общее время программирования. 6 От 5 Гц до 1 МГц, при изменении выходного напряжения от 10 до 100% при полной нагрузке (для источников питания с напряжением 6 В - при изменении выходного напряжения от 33 до 100%)

Общие характеристики источников питания серии Agilent N5700:

Рабочая температура	От 0 °C до 40 °C
Температура хранения	От -20 °C до 70 °C
Относительная влажность	От 30 до 90%(без конденсации)
Габаритные размеры	43,6 мм х 422,8 мм х 432,8 мм
Масса	7 кг
