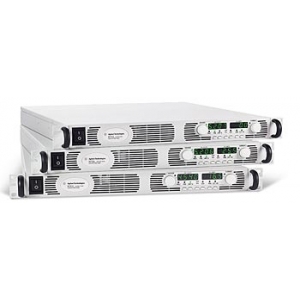

N5741A системный источник питания постоянного тока Agilent
Назначение источника питания Agilent N5741A:
Системный источник питания постоянного тока Agilent N5741A предназначен для решения несложных задач, использующих сигналы постоянного тока. Прибор обладает удачным сочетанием технических и ценовых характеристик. Источник питания постоянного тока Agilent N5741А с одним выходом и выходной мощностью 750 Вт обеспечивает стабильные выходные параметры и имеет встроенные средства измерения напряжения и тока. Этот экономичный источники питания включает целый набор системных функций, в том числе стандартные интерфейсы LAN, USB, GPIB, которые облегчают и ускоряют разработку испытательных систем, используемых на этапах НИОКР, аттестационных испытаний и производства, для авиакосмической, оборонной, автомобильной, электронной и других отраслей промышленности.
Особенности источника питания Agilent N5741A:
- Простое управление с передней панели
- Встроенные средства измерения напряжения и тока
- Полная защита от перенапряжения и перегрузки по току
- Компактный корпус высотой 1 U (4,45 см) и шириной 19 дюймов (482,6 мм)
- Возможность параллельного и последовательного соединения источников питания
- Возможность дистанционного управления
- Интерфейсы локальной сети (LAN), USB и GPIB в стандартной комплектации
Технические характеристики источника питания Agilent N5741A:
| Параметры | Значения | |
| Выходные номинальные значения1 | Напряжение | 6 В |
| Ток | 100 А | |
| Мощность | 600 Вт | |
| Выходные пульсации и помехи | Напряжение, размах2 | 60 мВ |
| Напряжение, СКЗ 3 | 8 мВ | |
|
Нестабильность при изменении нагрузки (от 10% до 90%) |
Напряжение | 2,6 мВ |
| Ток | 25 мА | |
|
Нестабильность при изменении напряжения сети питания (от 85 до 132 В или от 170 до 265 В переменного тока) |
Напряжение | 2,6 мВ |
| Ток | 12 мА | |
| Погрешность программирования 1 | Напряжение 0,05%+ | 3 мВ |
| Ток 0,1%+ | 100 мА | |
| Погрешность измерения | Напряжение 0,1%+ | 6 мВ |
| Ток 0,1%+ | 300 мА | |
| Время восстановления после изменения нагрузки 4 | ≤ 1,5 мс | |
| Дополнительные характеристики | ||
| Дополнительные характеристики не гарантируются, а приведенные параметры определяются проектными решениями или испытаниями. Все дополнительные характеристики являются типовыми, если не укакзано иначе | ||
| Время реакции при переключении выхода (установление выходного уровня в пределах ±1,0% от номинального значения при резистивной нагрузке) | Переключение вверх, полная нагрузка | 0,08 с |
| Переключение вниз, полная нагрузка | 0,05 с | |
| Переключение вниз, без нагрузки | 0,5 с | |
| Время реакции на команду 5 | 55 мс | |
| Компенсация при дистанционном считывании |
При падении напряжения на подводящих проводах |
1 В |
| Защита от перенапряжения | Диапазон | 0,5 - 7,5 В |
| Погрешность | 0,06 В | |
| Выходные пульсации и помехи 6 | Постоянный ток, СКЗ | 200 мА |
| Разрешение при программировании Разрешение при измерении | Напряжение | 0,72 мВ |
| Ток | 12 мА | |
| Погрешность отображения на передней панели (4 десятичных разряда; ±1 отсчет) | Напряжение | 0,03 В |
| Ток | 0,50 А | |
|
Примечания: 1 Гарантируется, что минимальное напряжение устанавливается на значение, не превышающее 0,2% от номинального выходного напряжения. Гарантируется, что минимальный ток устанавливается на значение, не превышающее 0,4% от номинального выходного тока. 2 До 20 МГц 3 От 5 Гц до 1 МГц 4 Время, в течение которого выходное напряжение восстанавливается в пределах 0,5% от номинального значения при изменении нагрузки от 10 до 90% от номинального выходного тока. Точка установки напряжения - от 10% до 100% от номинального значения. 5 Следует добавить это время к времени реакции при переключении выхода, чтобы получить общее время программирования. 6 От 5 Гц до 1 МГц, при изменении выходного напряжения от 10 до 100% при полной нагрузке (для источников питания с напряжением 6 В - при изменении выходного напряжения от 33 до 100%) |
||
Общие характеристики источника питания Agilent N5741A:
| Рабочая температура | От 0 °C до 40 °C |
| Температура хранения | От -20 °C до 70 °C |
| Относительная влажность | От 30 до 90%(без конденсации) |
| Габаритные размеры | 43,6 мм х 422,8 мм х 432,8 мм |
| Масса | 7 кг |
