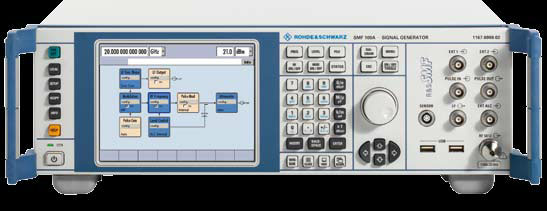

R&S®SMF100A Генератор сигналов СВЧ-диапазона
homeraytronicsoldpdf802233smfpdf.pdf
Превосходное качество сигнала
- Исключительно низкий однополосный фазовый шум: тип. зн. -120 дБс (на 10 ГГц; сдвиг от несущей 10 кГц, ширина полосы измерения 1 Гц )
- Улучшенные характеристики фазового шума вблизи несущей с опцией R&S®SMF-B22 (f= 10 ГГц, сдвиг от несущей 10 Гц, ширина полосы измерения 1 Гц) — -65 дБс (без опции R&S®SMF-B22 — -57 dBc)
- Очень низкий широкополосный шум: тип. зн. < -148 дБс на 10 ГГц (сдвиг от несущей > 10 МГц, ширина полосы измерения 1 Гц, уровень +10 дБм)
- Очень низкий уровень гармонических составляющих: < -55 дБс (тип. зн.) на 10 ГГц (уровень +10 дБм)
- Хорошее подавление негармонических составляющих: тип. зн. < -62 дБс на 10 ГГц (сдвиг от несущей > 3 кГц, уровень +10 дБм)
Универсальность
- Диапазон частот от 100 кГц до 43,5 ГГц
- Свипирование по частоте, уровню и НЧ
- AM, широкополосная FM, φM, импульсная модуляция
- Два многофункциональных генератора с рабочей частотой до 10 МГц
- Вместе с датчиком мощности R&S®NRP-Zx может применяться для скалярного анализа электрических цепей.
Идеально подходит для промышленного производства
- Очень быстрая установка уровня и частоты во всем диапазоне уровней и частот: < 4 мс (частота), < 3 мс (уровень), тип. зн. < 750 мкс (частота и уровень в режиме списка)
- Очень высокая выходная мощность — до +25 дБм (тип. зн.)
- Великолепная абсолютная точность и воспроизводимость уровня
- Для выполнения точных измерений мощности имеется разъем для подключения датчиков мощности R&S®NRP-Zx
- Разнообразные интерфейсы для дистанционного управления
- Малое занимаемое место в стойке: всего три единицы по высоте
Использование в аэрокосмической и оборонной областях
- Опциональный импульсный модулятор с превосходными характеристиками:
отношение уровней импульса > 80 дБ
длительность переднего/заднего фронта < 10 нс
длительность импульса < 20 нс - Опциональный генератор импульсов
- Опциональный съемный флэш-накопитель, позволяющий удовлетворить самые высокие требования безопасности
- Генератор импульсов способен формировать последовательности импульсов для тестирования радаров (опция R&S®SMF-K27), то есть совокупности импульсов с различной шириной и расстоянием между импульсами
Прочие опции
R&S®SMF100A допускает установку следующих опций, которые позволяют использовать его для решения разнообразных задач:
- Аттенюатор для расширения диапазона уровней сигнала
- Высокий уровень выходной мощьности
- АМ, ЧМ, ФМ, и лог. АМ, включая генераторы НЧ и генератор шума
- Режим "аналогового" качания частоты
- Импульсная модуляция высшего класса
- Высококачественный генератор импульсов
- Высокая стабильность выходной частоты
- Снижение фазового шума вблизи несущей
- Генерация импульсных последовательностей
- Анализ мощности
|
Частота |
|
|
Диапазон частот |
от 100 кГц до 43,5 ГГц |
|
Время установления |
< 4 мс |
|
Время установления в режиме списка |
тип. зн. < 750 мкс |
|
|
|
|
Уровень |
|
|
Диапазон установки |
от -130 дБм до +30 дБм |
|
Время установления |
< 3 мс |
|
Время установления в режиме списка |
тип. зн. < 750 мкс |
|
|
|
|
Чистота спектра |
|
|
Фазовый шум SSB (f = 10 ГГц; сдвиг от несущей 10 кГц; ширина полосы измерения 1 Гц) |
< -115 дБс, (тип. зн. -120 дБс) |
|
Поддерживаемые виды модуляции с опцией R&S®SMF-B20 |
AM/FM/φM/LOG AM |
|
|
|
|
Разъемы |
|
|
В базовой конфигурации |
LAN (100BaseT), 2 x USB |
|
С опцией R&S®SMF-B83 |
IEEE 488.2 |
|
С опцией R&S®SMF-B84 |
1 x USB, 1 x USB ведомый |
|
С опцией R&S®SMF-B85 |
съемный флэш-накопитель |
