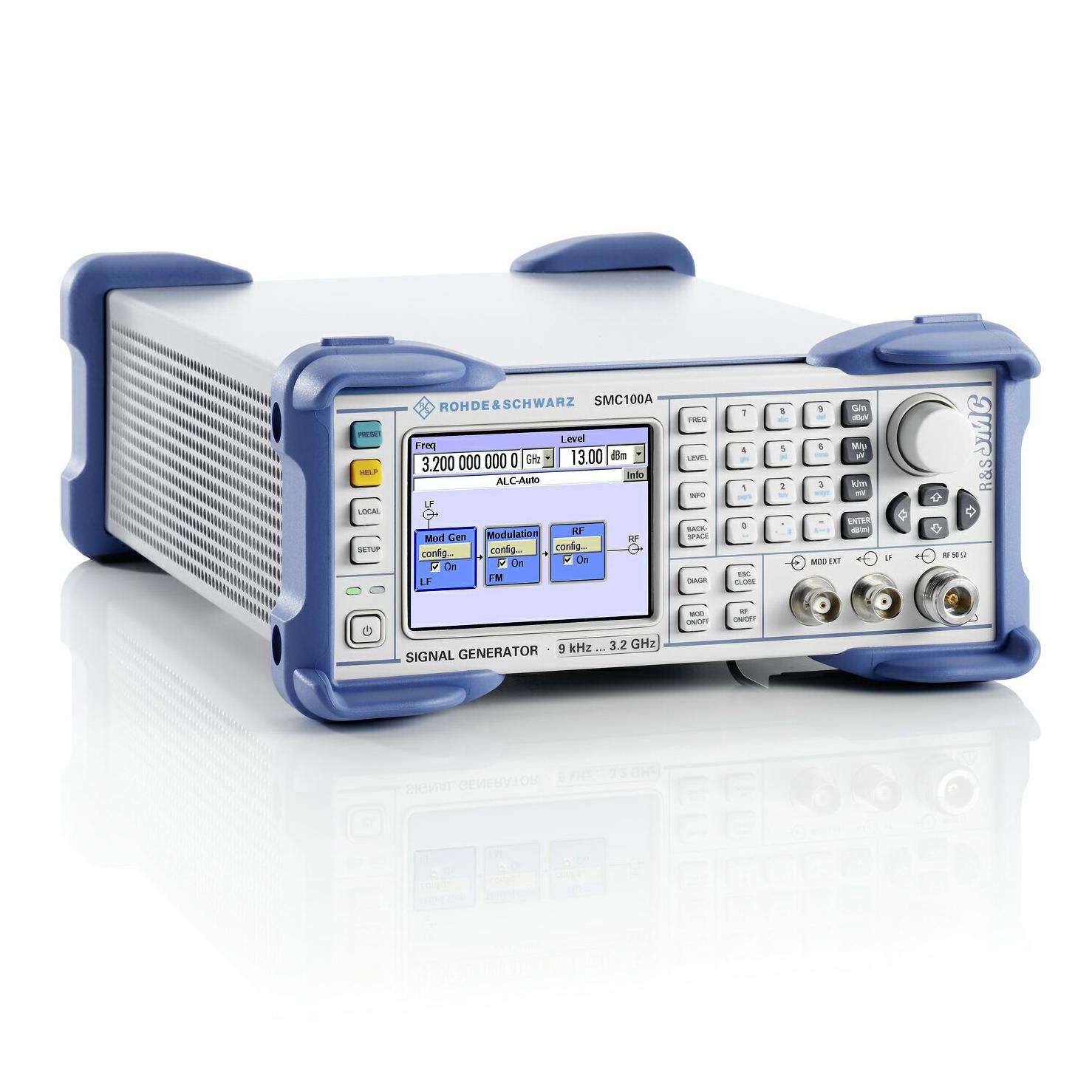

R&S®SMC100A Генератор сигналов




Цена: 139 400 рублей
Производитель: Rohde & Schwarz
Файлы:
r&s smc100a teh. opisanie.pdf

Модель R&S®SMC100A устанавливает новые стандарты для привлекательных  по цене генераторов сигналов. Генератор имеет минимальные размеры и наилучшее  соотношение между стоимостью и техническими характеристиками в своем классе.

  Генератор R&S®SMC100A обеспечивает замечательное качество  сигнала по весьма привлекательной цене. Рабочий диапазон частот генератора от 9  кГц до 1,1 или 3,2 ГГц. Номинальное значение выходной мощности более +17 дБмВт. Все важные функции  (АМ/ЧМ/ФМ/импульсная модуляция) уже встроены в прибор. Все это характеризует  генератор сигналов R&S®SMC100A как гибкий и универсальный прибор.

  При покупке измерительного  прибора важным фактором является общая стоимость эксплуатационных расходов. R&S®SMC100A имеет не только низкую начальную  стоимость, но и малые расходы по дальнейшему обслуживанию, поскольку  пользователь может сам заменять вышедшие из строя модули и контролировать  точность и воспроизводимость уровня с помощью датчиков мощности R&S®NRP-Z91/-Z92.

  Эти замечательные возможности  делают R&S®SMC100A идеальным прибором для сервисных и  ремонтных центров. Благодаря малым размерам и небольшому весу, R&S®SMC100A может использоваться для работы в  полевых условиях и в учебных заведениях.

Свойства



Отличные характеристики по привлекательной цене

  • Низкий фазовый шум SSB с номинальным значением  –111 дБн (отстройка от несущей 20 кГц, f = 1 ГГц, полоса измерения 1 Гц)
  • Номинальное значение широкополосного шума –148  дБн (отстройка от несущей >10 МГц, f > 1 МГц, полоса измерения 1 Гц)
  • Номинальное значение негармонических  составляющих –72 дБн (отстройка от несущей >10 кГц, f ≤ 1600 МГц)
  • Погрешность уровня <0,9 дБ
  • Время установки частоты и уровня <5 мс
  • Дополнительный высокостабильный генератор  опорной частоты





Гибкий и универсальный генератор сигналов общего назначения

  • Диапазон частот от 9 кГц до 1,1 или 3,2 ГГц
  • Максимальное значение выходного уровня более+17  дБмВт
  • Встроенные аналоговые режимы модуляции  (АМ/ЧМ/ФМ/импульсная модуляция) в стандартной конфигурации
  • Совместимость с другими генераторами по командам  дистанционного управления
  • Встроенная защита от перенапряжения
  • Электронный аттенюатор, не подверженный износу





Экономия места за счет малых размеров и веса

  • Самый маленький в экономичном классе генератор сигналов:  ½ x 19", 2 единицы  по высоте
      Легкий





Минимальная общая стоимость эксплуатационных расходов

  • Привлекательная начальная цена
  • Большой межкалибровочный интервал
  • Упрощенный поиск ошибок благодаря встроенным  функциям самодиагностики
  • Возможность самостоятельного ремонта путем  установки заранее откалиброванных сменных модулей
  • Оптимизированная точность за счет коррекции  уровня с помощью датчиков R&S®NRP-Zxx





Идеальный прибор на все случаи жизни

  • Ремонт и обслуживание
  • Научные исследования и образование
  • Работа в полевых условиях
  • Режимные объекты
  • Простота применения на производстве







Частота

Диапазон    частот

частотная    опция R&S®SMC-B101

от    9 кГц до 1,1 ГГц



частотная    опция R&S®SMC-B103

от    9 кГц до 3,2 ГГц

Время    установки

режим    SCPI

<5    мс

Уровень

Максимальная    выходная мощность

f    = от 200 кГц до 3,2 ГГц

>+13    дБмВт



f    ≥ 500 кГц

>    +17 дБмВт (ном.) в режиме расширенного диапазона

Погрешность    уровня

f    = от 200 кГц до 3,2 ГГц
      АРУ ВКЛ., режим АВТО, T = от 18 до 33°C

<0,9    дБ

Время    установки

режим    SCPI

<5    мс

Уровень    обратного сигнала

f    = от 1 МГц до 1 ГГц

50    Вт/50 В

f    = от 1 ГГц до 2 ГГц

25    Вт/50 В

f    = от 2 ГГц до 3,2 ГГц

10    Вт/50 В

Чистота спектра

Негармонические    составляющие

отстройка    от несущей >10 кГц,
      f ≤ 1600 МГц

<–60    дБн (ном. –72 дБн)

Фазовый    шум SSB

f    = 1 ГГц
      отстройка    от несущей = 20 кГц
      полоса    измерения 1 Гц

<–105    дБн (ном. –111 дБн)

Широкополосный    шум

f    > 1 МГц, уровень >5 дБмВт
      отстройка    от несущей >10 МГц
      полоса    измерения 1 Гц

<–138    дБн (ном. –148 дБн)

Поддерживаемые    режимы модуляции

АМ



стандартная    конфигурация

Глубина АМ



от    0 до 100 %

ЧМ/ФМ



стандартная    конфигурация

Максимальная девиация ЧМ

f    > 1,6 ГГц

4    МГц

Максимальная девиация ФМ

f    > 1,6 ГГц

40    рад.

Импульсная



стандартная    конфигурация

Время нарастания/спада



<500    нс (ном. 100 нс)

Минимальная ширина импульса

со    встроенным импульсным генератором

1    мкс

Отношение вкл/выкл



>80    дБ

Интерфейсы

Дистанционное    управление



шина    IEC/IEEE (с опцией R&S®SMC-K4)



Ethernet    (TCP/IP)



USB

Периферия



USB
