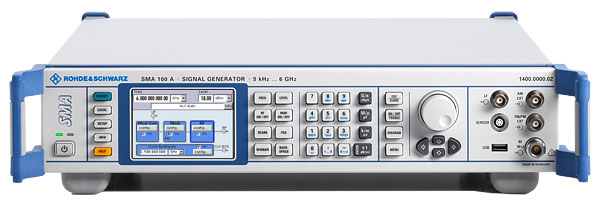

Качество  сигнала, скорость и гибкость – вот критерии, по которым сегодня оцениваются  генераторы сигналов. Генератор  сигналов R&S®SMA100A идеально отвечает этим критериям и потому  является аналоговым генератором высшего класса, который устанавливает новые  стандарты благодаря своим выдающимся характеристикам.



Генератор  сигналов R&S®SMA100A сочетает в себе высочайшее качество сигнала  с очень высокой скоростью настройки рабочих параметров, что делает его  идеальным для решения любой задачи. Будь  то разработка, производство, техническое обслуживание или регламентные работы –  генератор R&S®SMA100A великолепно справляется со своей работой.



В диапазоне  частот 9 кГц – 6 ГГц он способен генерировать как немодулированные сигналы, так  и сигналы со всеми распространенными типами аналоговой модуляции (АМ, ЧМ, ФМ,  импульсная модуляция). Великолепные  технические характеристики и широкий выбор модулирующих сигналов – вот отличительные  особенности генератора R&S®SMA100A. Кроме того, использование синтезатора сигналов синхронизации с  малым джиттером (опция) позволяет получить дифференциальные сигналы  синхронизации частотой до 1,5 ГГц, не зависящие от частоты ВЧ-сигнала. Это делает генератор R&S®SMA100A  пригодным для работы в самых разных областях: от измерения фазового шума до  испытания аналого-цифровых интегральных схем.



Кроме того,  генератор сигналов R&S®SMA100A оборудован графическим  интерфейсом пользователя, что обеспечивает его быстрое освоение и интуитивно  понятное использование.





Великолепное  качество сигнала

Генератор  R&S®SMA100A идеально подходит для тех областей, в которых для  проведения измерений требуется высокая спектральная чистота (например,  измерение помех по соседнему каналу, измерение фазового шума) и оптимален для  использования в качестве местного гетеродина или ГУН [генератора, управляемого  напряжением].
Благодаря новой  конструкции синтезатора частот, используемой уже в стандартной версии,  генератор обеспечивает отличные показатели в части широкополосного шума,  фазового шума в одной боковой полосе частот и подавления негармонических  составляющих. Использование модуля  ослабления фазового шума и ЧМ/ФМ-модулятора (опция R&S®SMA-B22)  дополнительно улучшает характеристики фазового шума в одной боковой полосе  частот при смещениях частоты приблизительно до 100 кГц, а также подавление  негармонических составляющих.



Измеренное  значение фазового шума в одной боковой полосе частот с внутренним эталонным  задающим генератором (стандартная версия устройства)



Синтез частоты  реализован путем деления сигнала основного частотного диапазона (750 – 1500  МГц) до 6,6 МГц. В диапазоне частот ниже  6,6 МГц это позволяет получить спектральную чистоту наравне с кварцевыми  генераторами высшего класса.
Термостатированный  кварцевый генератор (OXCO), входящий уже в стандартную версию устройства,  обеспечивает очень высокую точность и стабильность частоты. Эти характеристики дополнительно улучшаются  при использовании Модуля ослабления фазового шума и ЧМ/ФМ-модулятора (опция  R&S®SMA-B22).


Измеренный  фазовый шум в одной боковой полосе частот с внутренним эталонным задающим  генератором (с опцией R&S®SMA-B22)

Идеально  подходит для использования в производстве

Тестовое  оборудование, используемое в производственных процессах и автоматизированных  системах контроля, должно иметь малое время установки, чтобы обеспечить высокую  пропускную способность измерительной системы и малую стоимость измерения.



Генератор  R&S®SMA100A отличается очень малым временем установки уровня и  частоты (этим славятся генераторы сигналов производства  Rohde & Schwarz) и потому является идеальным выбором в тех  ситуациях, когда к времени измерения предъявляются особо жесткие требования. Типовые значения времени установки частоты /  уровня составляют 1,3 мс / 1 мс при нормальных условиях эксплуатации. Дальнейшее снижение (< 450 мкс) достигается  при работе в режиме списка – когда значения частот и уровней берутся из  предварительно сохраненного списка.
В режиме  быстрой перестройки генератор R&S®SMA100A отличается столь же  малым временем установки, как и в режиме списка.  Но, в отличие от режима списка, в этом режиме можно задать до 10000 пар  частота-уровень через последовательную шину.



Электронный  аттенюатор обеспечивает быструю и стабильную во времени установку уровня  генератора. Диапазон установки уровня: от  -145 дБм до +13 дБм (+20 дБм при выходе за границы диапазона номинальных  характеристик) для f ≤ 3 ГГц и от -145 дБм до +9 дБм (+16 дБм при выходе за  границы диапазона номинальных характеристик) для f > 3 ГГц. Более высокие уровни выходной мощности (до +28 дБм (тип. значение)) можно обеспечить  путем использования мощной цепи обхода с релейной коммутацией, реализованной в  R&S®SMA100A. Схема защиты  от повышения напряжения во всем диапазоне частот входит в стандартную версию  прибора.



В тех областях,  где достаточно диапазона установки уровней не более 30 дБ, можно использовать  менее дорогостоящее решение без аттенюатора (опция R&S®SMA-B103L).

Высокая  точность и повторяемость установки уровня генератора R&S®SMA100A  обеспечивают непревзойденную точность серийных измерений.

Оборонные и  аэрокосмические области применения

В стандартную  версию генератора R&S®SMA100A входит высококачественный  импульсный модулятор с отношением уровней в состояниях "вкл/выкл"  (тип. значение) 100 дБ и временем  фронта/среза (тип. значение) 10 нс,  а также базовый генератор импульсов. Кроме  того, прибор можно укомплектовать высококачественным генератором импульсов с  минимальной шириной импульса 20 нс и гибко настраиваемыми параметрами (опция  R&S®SMA-K23).



Генератор  R&S®SMA100A, оборудованный опцией R&S®SMA-K25,  способен генерировать сигналы авиационной бортовой электроники (VOR/ILS) в  соответствии со стандартом ICAO. Благодаря  малым ошибкам модуляции и очень высокой точности установки уровня, устройство  R&S®SMA100A является оптимальным прецизионным источником  VOR/ILS-сигналов для тестирования авиационной бортовой электроники.



Использование  опции R&S®SMA-B20 или R&S®SMA-B22 позволяет  получить внутриимпульсную линейную частотную модуляцию.

Кроме того,  генератор R&S®SMA100A с опцией R&S®SMA-K26 можно  использовать для генерации сигналов дальномерного оборудования (DME-сигналов). Так, можно легко генерировать сигнал запроса  дальномерного оборудования (моделируя передатчик сигнала запроса) или сигнал ответа  наземной станции и тестировать компоненты приемников DME-сигналов по гибкой  программе.



Кроме того, для  анализа DME-сигналов непосредственно на R&S®SMA100A можно  использовать широкополосный датчик мощности R&S®NRP-Z81. Это позволяет легко измерять задержку ответа и  эффективность работы наземной станции, а также среднюю пиковую мощность  DME-сигнала и частоту повторения импульсов.

Генератор  R&S®SMA100A, оборудованный опцией R&S®SMA-B46,  может использоваться на высотах до 4600 м.



Пользователям,  для которых важны вопросы безопасности, предлагается модуль чтения карт памяти  (опция R&S®SMA-B80), позволяющий использовать и безопасно извлекать  внешнее запоминающее устройство (карту Compact Flash), на котором хранятся все  параметры настройки.


  Модуль чтения  карт памяти Compact Flash на задней панели прибора

Настраиваемые  последовательности импульсов

Для генерации  более сложных последовательностей импульсов прибор R&S®SMA100A  (в стандартную версию которого уже входят импульсный модулятор и генератор  импульсов) можно дополнить модулем последовательности импульсов (опция R&S®SMA-K27). В отличие от одиночных и двойных импульсов,  "последовательность импульсов" – это комбинация различных импульсов,  которая может включать в себя как периодические, так и непериодические наборы  импульсов. Встроенный генератор импульсов  (опция) теперь позволяет генерировать "последовательности импульсов",  используемые обычно в радиолокационной технике. Ширину  импульсов и паузу между импульсами можно задавать независимо и отдельно для  каждого импульса. Это позволяет  генерировать смещенные импульсы и модулировать джиттером ширину импульса и  паузу между импульсами.



В отличие от  решений ARB, самое главное преимущество – гораздо лучшие характеристики  импульсного модулятора (такие, как отношение уровней в состояниях  "вкл/выкл", время фронта/среза и т.д.).


  Одиночные  импульсы


  Двойные  импульсы


  Последовательность  импульсов (опция R&S®SMF-K27)

Универсальный  прибор

Нижняя граница  диапазона частот генератора R&S®SMA100A, равная 9 кГц, позволяет  использовать его для решения задач измерения / обеспечения электромагнитной  совместимости. Верхняя граница диапазона  частот равна 3 или 6 ГГц.



Режимы  амплитудной и импульсной модуляции входят в стандартную версию устройства, а  режимы частотной и фазовой модуляции с шириной полосы 10 МГц могут быть  добавлены как опция (R&S®SMA-B20/R&S®SMA-B22).



ВЧ-сигнал можно  промодулировать сигналом внутреннего встроенного генератора НЧ или  многофункционального генератора (опция R&S®SMA-K24). Многофункциональный генератор выдает сигналы  различной формы, включая синусоидальный, прямоугольный, программируемый  пользователем трапецеидальный или шумовой с выбираемой шириной полосы. Отдельные сигналы модуляции могут быть  просуммированы с учетом различных весовых коэффициентов. Сигналы модуляции для режимов АМ/ЧМ/ФМ и для выхода НЧ могут быть  заданы независимо друг от друга.



Более того,  опции ЧМ/ФМ (R&S®SMA-B20 и R&S®SMA-B22) позволяет  реализовать особо быстрые изменения частоты (в ограниченном частотном  диапазоне). Прямой доступ к  DDS-синтезатору обеспечивает номинальное время установки частоты 10 мкс в  диапазоне до 80 МГц.



В стандартную  версию генератора R&S®SMA100A входит высококачественный  импульсный модулятор с отношением уровней в состояниях "вкл/выкл"  (тип. значение) 100 дБ и временем  фронта/среза (тип. значение) 10 нс,  а также базовый генератор импульсов. Прибор  можно также оборудовать высококачественным генератором импульсов с минимальной  шириной импульса 5 нс и разнообразными параметрами настройки (опция R&S®SMA-K23).



Для  тестирования интегральных схем ВЧ-диапазона часто нужен сверхчистый сигнал  синхронизации, помимо ВЧ-сигнала. Раньше  для этого, как правило, требовался дополнительный генератор сигналов. Генератор R&S®SMA100A выдает  сигнал синхронизации с чрезвычайно малым джиттером (опция Синтезатора сигнала  синхронизации R&S®SMA-B29), который можно задать независимо от  выходного ВЧ-сигнала. Дифференциальный  сигнал синхронизации в диапазоне частот от 100 кГц до 1,5 ГГц выводится на два  отдельных разъема. Это позволяет,  например, тестировать АЦП, обходясь лишь одним генератором сигналов.


  Пример  применения: Испытание АЦП при помощи  генератора R&S®SMA100A

Интуитивно  понятная эксплуатация

Путь  прохождения сигнала отображается в виде интуитивно понятной блок-схемы на  цветном дисплее генератора R&S®SMA100A (разрешение ¼ VGA, 320 × 240  пикселей). Для задания параметров используйте поворотную рукоятку, клавиши  управления курсором и функциональные клавиши либо мышь с USB-интерфейсом и/или  клавиатуру.



Блок-схема  генератора R&S®SMA100A



Перемещение по  меню при помощи поворотной рукоятки

Разъемы

Генератором  R&S®SMA100A можно управлять дистанционно по GPIB, ЛВС или USB, а  также вручную с внешнего ПК при помощи инструмента дистанционного управления  (VNC).



Два  USB-разъема, расположенные на передней и задней панелях генератора, позволяют  подключать к нему устройства с USB-интерфейсом, такие как мышь или карта  памяти.

Прочие  особенности

Пользователи,  имеющие автоматические тестовые системы, часто хотят иметь возможность  использовать существующее тестовое ПО на новом оборудовании.



Помимо  общераспространенной системы команд дистанционного управления SCPI, генератор  R&S®SMA100A обеспечивает эмуляцию системы команд дистанционного  управления различных генераторов сигналов.

Выбор системы  команд шины IEC/IEEE
