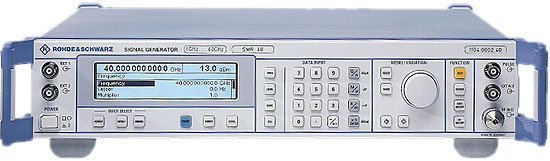

Прецизионная установка выходного уровня


Генераторы сигналов СВЧ-диапазона часто используются для калибровки измерительных приемников. Для этого нужна очень высокая точность установки и стабильность выходного уровня вкупе с малым шагом установки. Необходимые показатели достигаются за счет использования прецизионного частотно-корректированного регулятора уровня для уровней выше -20 дБм. Диапазон установки может быть расширен до -130 дБ за счет использования СВЧ-аттенюатора (опция R&S®SMR-B15 или R&S®SMR-B17).

Зависимость типовой выходной мощности от частоты (при использовании механического ступенчатого аттенюатора для R&S®SMR20 и R&S®SMR40).



Прецизионная  установка выходного уровня

Зависимость  типовой выходной мощности от частоты при использовании механического  ступенчатого аттенюатора для R&S®SMR50 и R&S®SMR60).

Малое время  установки частоты и уровня

Использование  синтезатора позволяет получить очень малое время установки. За счет этого  семейство R&S®SMR идеально подходит для использования в  производстве, где скорость имеет первостепенное значение.



Аналоговая  линейная перестройка частоты (опция)

Режим  аналоговой линейной перестройки частоты соответствует режиму аналоговой  перестройки классических генераторов качающейся частоты за тем исключением, что  перестройка полностью синхронизирована во всем диапазоне. Таким образом,  достигается великолепная точность частоты в целом, характерная для генераторов  со ступенчатой цифровой перестройкой частоты, но с гораздо большей скоростью  перестройки, составляющей не менее 600 МГц/мс на частотах более 2 ГГц. В  сочетании со скалярными анализаторами цепей или подходящими анализаторами  спектра это позволяет выполнять настройку СВЧ-фильтров в реальном времени. Для  маркировки значимых диапазонов частот (например, полосы пропускания фильтров  или положения полюсов аттенюатора) R&S®SMR позволяет пользователю задать 10  частотных маркеров, которые можно вывести как импульсы на выходе маркеров (в  TTL-уровнях) или использовать в качестве сигнала, модулирующего СВЧ-сигнал  (уменьшение уровня 1 дБ). Использование генераторов R&S®SMR вместе со  скалярным анализатором цепей или анализатором спектра показано на рисунке в  нижней части страницы 4.



Сравнение между  обычной плавной перестройкой частоты с использованием задающего YIG-генератора и полностью  синхронизированной линейной перестройкой частоты, реализованной в генераторах R&S®SMR.



Аналоговая  линейная перестройка частоты

Скалярный  анализ цепей с использованием R&S®SMR



Преобразование  с повышением частоты ПЧ (не для R&S®SMR50/60)

При  использовании преобразователя с повышением частоты ПЧ генераторы R&S®SMR  могут генерировать любой векторно-модулированный сигнал в СВЧ-диапазоне.  Модулированный сигнал ПЧ обеспечивается генератором сигналов, например,  R&S®SMU/SMJ/SMATE или R&S®SMV + R&S®AMIQ. Для генераторов  R&S®SMR20 – R&S®SMR40 существуют три различных преобразователя с  повышением частоты.



Низкая  стоимость владения, трехлетний интервал калибровки

Трехлетний  интервал калибровки позволяет сократить расходы и повысить готовность прибора к  работе.



Компактность  (высота моделей R&S®SMR20/27/30/40  – 2 HU, R&S®SMR50/60  – 3 HU)

В производственных  условиях часто наблюдается дефицит свободного места. Приборы семейства R&S®SMR – самые малогабаритные в своем  классе.



АМ/SCAN, ЧМ, ASK/FSK и импульсная модуляция

Помимо режима CW, генераторы семейства R&S®SMR обеспечивает  классическую аналоговую модуляцию без каких-либо ограничений. Так,  например, в режиме ЧМ со связью по постоянному току генератор R&S®SMR можно использовать  как точный ГУН [генератор, управляемый напряжением]. Сочетание  различных типов модуляции позволяет получать более сложные сценарии испытаний.  Кроме того, встроенный импульсный модулятор  позволяет задавать задержку импульса, что дает возможность тестировать целые  радарные системы.
