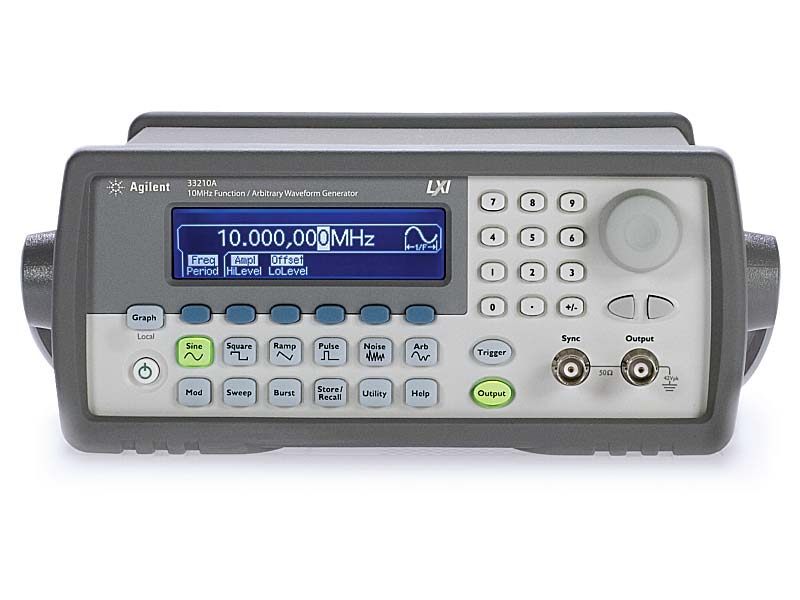

Генераторы сигналов сложной/произвольной формы 33210A, 33220A и 33250A
| Генераторы сигналов сложной/произвольной формы, предоставляющие пользователю средство для быстрого и исчерпывающего испытания его продукции с полным набором стандартных форм сигналов и многообразием сигналов произвольной формы. Возможности внутренней модуляции и свипирования частоты по линейному или логарифмическому закону еще больше расширяют круг испытаний без привлечения дополнительного генератора. |
- 10 стандартных форм сигнала, включая синусоидальный и прямоугольный до 10, 20 или 80 МГц
- Сигналы произвольной формы с частотой дискретизации 50 или 200 Мвыб/с
- Коэффициент нелинейных искажений менее 0,04% и неравномерность выходного напряжения не более ±0,1 дБ
- Соответствие классу С стандарта LXI (33210А и 33220А)
- Программа IntuiLink Waveform Editor для создания сигналов
Генераторы сигналов сложной/произвольной формы Agilent 33210А, 33220А и 33250А предоставляют пользователю средство для быстрого и исчерпывающего испытания его продукции. При этом пользователь получает не только полный набор стандартных форм сигналов, но и многообразие сигналов произвольной формы с 14-битовым разрешением по уровню и частотой дискретизации 50 Мвыб./с (33210А и 32220А) или с 12-битовым разрешением по уровню и частотой дискретизации 200 Мвыб./c (33250А). Кроме того, можно генерировать импульсные сигналы с частотой до 5 МГц (33210А и 33220А) или 50 МГц (33250А) и управляемой длительностью фронта. Начав с сигналов, с которыми предположительно должен работать испытуемый объект, затем можно добавлять к ним шумы, гармоники, негармонические составляющие и другие помехи и наблюдать, насколько правильно реагирует на них объект измерения. Проводя испытания на реалистичных сигналах, можно удостовериться, что испытуемые устройства правильно работают с сигналами, которые встречаются в реальных условиях, прежде чем потребитель запустит их в эксплуатацию.
Возможности внутренней модуляции и свипирования частоты по линейному или логарифмическому закону еще больше расширяют круг испытаний без привлечения дополнительного генератора. Возможность подключения внешнего опорного тактового генератора улучшает стабильность частоты, позволяя в то же время генерировать сигналы с прецизионным фазовым сдвигом, обеспечивать фазовую синхронизацию по сигналу другого генератора 33210А, 33220А или 33250А или по стандарту частоты 10 МГц.
Графический режим дисплея в генераторе 33250А упрощает процедуру создания сигнала произвольной формы.
Технические характеристики
| Параметр | 33210A | 33220A | 33250A |
| Диапазон частот (синус, прямоугольный) | 10 МГц | 20 МГц | 80 МГц |
| Стандартные формы сигнала | Синус, прямоугольный, импульсный, треугольный, пилообразный, шумовой, постоянное напряжениеТолько с опцией 002:с экспоненциальным фронтом и срезом, sin(x)/x, кардиосигнал | Синус, прямоугольный, импульсный, треугольный, пилообразный, шумовой, постоянное напряжение, sin(x)/x, с экспоненциальным фронтом и срезом, кардиосигнал | Синус, прямоугольный, импульсный, треугольный, пилообразный, шумовой, постоянное напряжение, sin(x)/x, с экспоненциальным фронтом и срезом, кардиосигнал |
| Сигналы произвольной формы | Опция 002: от 2 до 8 Кточек (14 бит) | от 2 до 64 Кточек (14 бит) | от 1 до 64 Кточек (12 бит) |
| Частота дискретизации | 50 Мвыб./с | 50 Мвыб./с | 200 Мвыб./с |
| Модуляция | АМ, ЧМ, ШИМ (все внутр./внеш.), пакетная | АМ, ЧМ, ФМ, ШИМ, Чмн (все внутр./внеш.), пакетная | АМ, ЧМ, Чмн (все внутр./внеш.), пакетная |
| Свипирование частоты | Линейное или логарифмическое, вверх или вниз | ||
| Вход внешнего опорного генератора |
Опция Диапазон захвата частоты: 10 МГц ± 500 Гц Частота внутреннего генератора: 10 МГц |
Опция Диапазон захвата частоты: 10 МГц ± 500 Гц Частота внутреннего генератора: 10 МГц |
Стандартно Диапазон захвата частоты: 10 МГц ± 35 кГц Частота внутреннего генератора: 10 МГц |
| Интерфейсы (стандартно) | USB, GPIB и LAN, соответствует классу С стандарта LXI | USB, GPIB и LAN, соответствует классу С стандарта LXI | GPIB, RS-232 |
Информация для заказа
| 33210A | Генератор сигналов сложной/произвольной формы, 10 МГц |
| 33210A-001 | Вход внешнего опорного генератора для 33210А |
| 33210A-002 | Генератор сигналов произвольной формы, 8 Кточек |
| 33220A | Генератор сигналов сложной/произвольной формы, 20 МГц |
| 33220A-001 | Вход внешнего опорного генератора для 33220А |
| 33250A | Генератор сигналов сложной/произвольной формы, 80 МГц |
