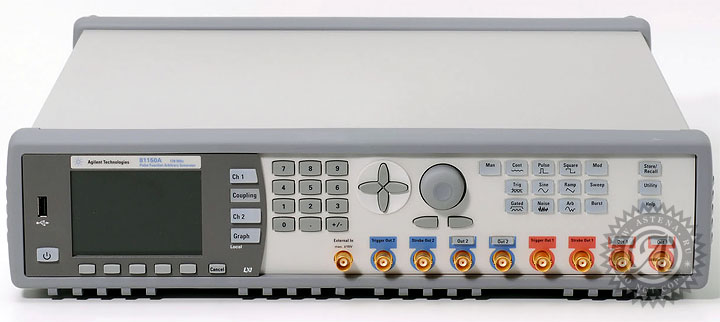

81150А Agilent Генератор импульсов
81150А Agilent Генератор импульсов, специальных сигналов
81150А. Функциональные возможности
- Генерация импульсов с частотой от 1 мкГц до 120 МГц с изменяемыми длительностями фронта/спада
- Генерация сигнала синусоидальной формы с частотой от 1 мкГц до 240 МГц
- Генерация сигналов произвольной формы с разрешением 14 бит и частотой дискретизации 2 Гвыб/с
- Глубина памяти для сигналов произвольной формы 512 Квыб на канал
- Стандартные формы сигнала (импульсный, синусоидальный, прямоугольный, пилообразный, шумовой) и сигналы произвольной формы
- Генерация шума с настраиваемым пик фактором и периодом повторения около 26 дней
- Виды модуляции: AM, ЧM, ЧМн, ФМ и ШИМ
- 1 или 2 канала, связанные или несвязанные
- Дифференциальные выходы
- Два выбираемых выходных усилителя
Широкополосный усилитель
- Амплитуда: от 50 мВ (размах) до 5 В (размах); 50 Ом 50 Ом от 100 мВ (размах) до 10 В (размах); 50 Ом разомкн. цепь
- Окно напряжения: ± 5 В; 50 Ом 50 Ом ±10 В; 50 Ом разомкн. цепь ± 9 В; 5 Ом 50 Ом
Высоковольтный усилитель
- Амплитуда: от 100 мВ (размах) до 10 В (размах); 50 Ом 50 Ом от 200 мВ (размах) до 20 В (размах); 5 Ом 50 Ом или 50 Ом разомкн. цепь
- Окно напряжения: ± 10 В; 50 Ом 50 Ом ±20 В; 5 Ом 50 Ом или 50 Ом разомкн. цепь
- Настройка временных параметров (задержка, частота, длительность импульса/фронта/спада, коэффициент заполнения) без выпадений сигнала и глитчей
- Язык программирования, совместимый с генераторами импульсов 81101A, 81104A, 81105A компании Agilent
- Калибровка в соответствии со стандартами ISO 17025 и Z540
- Соответствие классу С стандарта LXI
81150А. Особенности
Генератор 81150А объединяет три прибора в одном.
- Генератор импульсов с прецизионными сигналами для целей аттестации и определения рабочих характеристик
- Генератор сигналов сложной/произвольной формы для использования в качестве универсального средства генерации сигналов с целью оптимизации испытаний, а также создания модулированных сигналов, необходимых для испытуемого устройства
- Генератор шума для создания искаженных сигналов с целью воспроизведения сценариев наихудшего случая
Генератор импульсов
Высокопрецизионные импульсные сигналы с высокой временной стабильностью гарантирует воспроизводимость результатов испытаний. Качество сигнала и функции запуска обеспечивают все, что необходимо для целей запуска или синхронизации системы. Пользователь может настраивать временные параметры (задержку, частоту, длительность импульса/фронта/спада, коэффициент заполнения) без выпадений сигнала и коротких импульсных помех (глитчей). Это патентованное, лидирующее в отрасли свойство, означает непрерывность работы без необходимости перезагрузки или сброса в исходное состояние испытуемого устройства, например, при определении характеристик устройства посредством свипирования частоты тактового сигнала. Генератор 81150А доступен в 1 или 2 канальной версии. В 2 канальной версии каналы могут быть не связаны (работать независимо друг от друга) или связаны, например, работать с определенной задержкой относительно друг друга. Каждый канал имеет следующие выходы: выход сигнала запуска, выход сигнала синхронизации и дифференциальные выходы.
Генератор сигналов сложной/произвольной формы
Если требуется формирование сигналов более сложной формы, генератор 81150A обеспечивает возможности создания сигналов произвольной формы и модуляции для адаптации сигнала к требованиям испытаний. На частотах до 10 МГц доступны следующие виды модуляции: AM, ЧM, ЧМн, ФМ и ШИМ. Генератор 81150A может использовать внутренние или внешние источники модуляции. В качестве источника внутреннего модулирующего сигнала можно использовать второй канал или внутренний источник модуляции этого же канала. Генератор шума повторяющийся и стохастический шум
Джиттер и шум являются причиной рассогласований перепадов и уровней, что приводит к ошибкам данных. Шум по своей природе является непредсказуемым, поскольку может возникать по самым разным причинам, начиная от помех, вызванных неожиданными изменениями напряжения питания, до искажений, вносимых во время передачи данных. Поэтому важно иметь возможность моделирования сбоев, вызванных шумом, например, для идентификации аддитивного шума, производимого приемником — это дешевле, чем увеличивать мощность передатчика. Генератор 81150A позволяет управлять качеством шума для испытаний, соответствующих различным случаям и требованиям. Белый гауссов шум является хорошим приближением к многим реальным ситуациям и создает математически прослеживаемые модели со статистически независимыми значениями. Генератор шума в 81150A обеспечивает детерминированный белый гауссов с периодом повторения сигнала 26 дней. Пользователь может также выбрать случайное распределение или запустить генерацию шумового сигнала тогда, когда это необходимо. В качестве показателя качества сигнала пользователь может также выбрать пик фактор из 4 значений, используя шкалы Vпик/Vскз или Vразмах/Vскз, в зависимости от стандарта, в соответствии с которым проводится испытание.
|
Число каналов
|
1 или 2 канала, симметричный и дифференциальный выход
Модель 81150А-001 - 1 канал.
Модель 81150А-002 - 2 канала.
|
|
Частотные диапазоны
|
1мкГц-120МГц генерация импульсов, установка времен фронта и спада;
1мкГц-240МГц синусоидальный сигнал
|
|
Виды сигналов
|
Импульсы, синусоида, меандр, пила, шум и сигналы произвольных форм
|
|
Два переключаемых выходных усилителя
|
широкополосный и высоковольтный
|
|
Глубина памяти на канал
|
512К
|
|
Виды модуляции
|
АМ, ЧМ, ФМ, ШИМ, ЧМн. Свипирование. Пакетный режим.
|
|
Внутренний генератор опорной частоты (нестабильность)
|
< ±1 х 10-6/1 год (старение)
< ±1 х 10-6 (при изменении температуры от 0 до 45 °C)
|
|
Форматы импорта файлов (IntuiLink Waveform Editor)
|
.xls .txt .prn .csv
.mat .dat
.sdf .tim .spw
.txt .out
|
|
Совместимость для использования в системе со следующими приборами
|
серия DSO7000, MSO7000
серия DSO6000,MSO6000
5000 серия
серия Infiniium (8000, 80000, 548xx)
546xx серия
|
|
Требования к питанию
|
от 100 до 240 В (от 50 до 60 Гц) переменного тока
от 100 до 127 В, (от 50 до 400 Гц) переменного тока
|
|
Потребляемая мощность
|
180 Вт макс.
|
|
Температура эксплуатации
|
от 0°C до 50°C
|
|
Температура хранения
|
от -40°C до 70°C
|
|
Языки управления
|
SCPI-1997
IEEE-488.2
|
|
Интерфейс
|
2 x USB 2.0 стандарт A,
1 x USB 2.0 стандарт B,
GPIB и LAN 10/100
|
|
Требования к безопасности соответствуют
|
IEC61010-1
UL61010
CSA22.2 61010.1
|
|
ЭМС
|
стандарт IEC61326
|
|
Время прогрева
|
30 мин.
|
|
Габаритные размеры, мм.
|
рабочая поверхность 439 x 108 x 456
крепление в стойке 428 x 89 x 439
|
|
Масса
|
8 кг.
|
|
Интервал калибровки
|
1 раз в год, рекомендуемый
|
