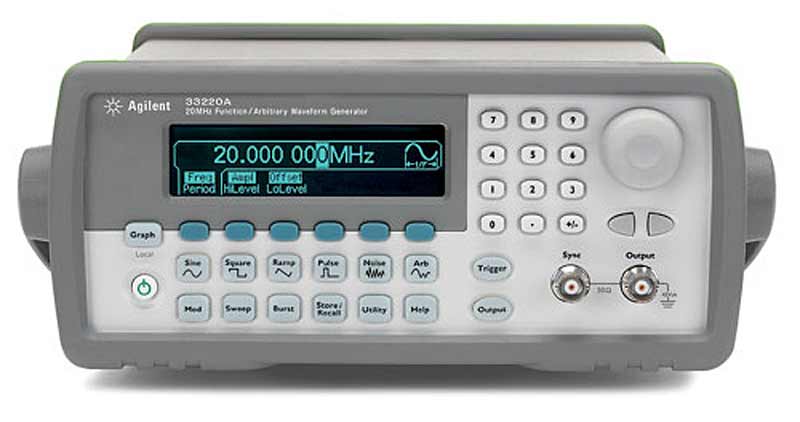

Назначение генератора сигналов сложной / произвольной формы до 20 МГц Agilent 33220A:

Генератор Agilent 33220А идеально подходит для широкого круга применений, где требуется гибкость установки параметров импульсного сигнала.

Генератор сигналов сложной / произвольной формы Agilent 33220А построен на основе прямого цифрового синтеза формы сигнала. Этот принцип обеспечивает высокую стабильность частоты, точность уровня выходного сигнала и позволяет генерировать:

• чистые синусоидальные сигналы с малым уровнем искажений.
• сигналы прямоугольной формы с малой длительностью фронта и среза при частоте повторения до 20 МГц и
• сигналы с линейно нарастающим напряжением при частоте повторения до 200 кГц.
• импульсы с изменяемой длительностью фронта при частоте повторения до 5 МГц.
• сложные сигналы, формы которых задаются пользователем.

Особенности генератора сигналов сложной / произвольной формы до 20 МГц Agilent 33220A:

• 14 двоичных разрядов разрешения по амплитуде при частоте дискретизации 50 МГц обеспечивают достаточно широкие возможности формирования сигналов с требуемыми параметрами. до четырех различных форм сигналов произвольной формы
• В энергонезависимой памяти генератора может храниться. до четырех различных форм сигналов произвольной формы.
• Программный пакет Agilent IntuiLink Arbitrary Waveform, использующий редактор формы сигнала, позволяет создавать, редактировать и загружать данные сигнала сложной формы.
• Используя пакет IntuiLink для осциллографа, можно захватить данные сигнала, отображаемого на экране осциллографа, и передать их в генератор 33220А для последующей генерации этого сигнала.
• Простота использования функциональных возможностей. Режимы внутренней модуляции (AM, ЧМ, ФМ, ЧМн и ШИМ) позволяют генерировать модулированные сигналы, не требуя внешнего источника модулирующего сигнала.
• Режимы внутренней модуляции (AM, ЧМ, ФМ, ЧМн и ШИМ) позволяют генерировать модулированные сигналы, не требуя внешнего источника модулирующего сигнала. Встроенная система свипирования (развертки) частоты по линейному или логарифмическому закону обеспечивает время свипирования от 1 мс до 500 с.
• В пакетном режиме работы пользователь может задавать число периодов сигнала в пакете. В стандартный комплект прибора входят интерфейсы GPIB, LAN и USB; обеспечивается также полная возможность программирования с использованием команд языка SCPI.
• Возможность работы генератора 33220А с использованием внешнего сигнала опорной частоты позволяет синхронизировать его сигналом внешнего источника с частотой 10 МГц, сигналом другого генератора 33220А или сигналом генератора Agilent 33250A. Начальная фаза может регулироваться органами управления передней панели или через интерфейс компьютера; это обеспечивает точную калибровку и настройку фазы.

Технические данные генератора сигналов сложной / произвольной формы до 20 МГц Agilent 33220A:

• Частота выходного сигнала синусоидальной и прямоугольной формы 20 МГц
• Формы сигнала: импульсный, пилообразный, треугольный, шумовой и напряжение постоянного тока
• Сигналы произвольной формы с разрешением 14 двоичных разрядов, с частотой дискретизации 50 МГц и длительностью записи 64К точек
• Виды модуляции: амплитудная (ДМ), частотная (ЧМ), фазовая (ФМ), частотная манипуляция (ЧМн) и широтно - импульсная (ШИМ)
• Свипирование (развертка) частоты по линейному и логарифмическому закону, пакетный режим
• Напряжение выходного сигнала от 10 мВ до 10 В (размах)
• Графический режим для визуального отображения формы сигнала
• Интерфейсы USB, GPIB и LAN для подключения к внешним устройствам
