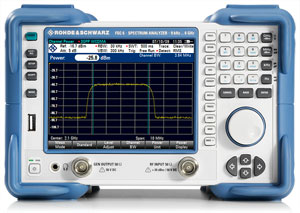

R&S FSC3 анализатор спектра




Цена: 729 800 рублей
Производитель: Rohde & Schwarz
Файлы:
homeraytronicsoldpdf760224fscquickstartguiderufw120pdf.pdf


Технические характеристики R&S®FSC







R&S®FSC3

R&S®FSC6

Диапазон частот



от 9 кГц до 3 ГГц

от 9 кГц до 6 ГГц

Полоса разрешения



от 10 Гц до 3 МГц

от 10 Гц до 3 МГц

Средний уровень собственных шумов (DANL)

без предусилителя, полоса разрешения 1 Гц



от 10 МГц … 2 ГГц



от 2 ГГц до 3 ГГц



от 3 ГГц до 3,6 ГГц



от 3,6 ГГц до 5 ГГц



от 5 ГГц до 6 ГГц

< –141 дБмВт,
тип. –146 дБмВт
< –138 дБмВт,

тип. –143 дБмВт





< –141 дБмВт,
тип. –146 дБмВт

< –138 дБмВт,
тип. –143 дБмВт

< –138 дБмВт,
тип. –143 дБмВт

< –142 дБмВт,
тип. –146 дБмВт

< –140 дБмВт,
тип. –144 дБмВт



с опцией предусилителя R&S®FSC-B22, полоса разрешения 1 Гц



от 10 МГц до 1 ГГц



от 1 ГГц до 2 ГГц



от 2 ГГц до 3 ГГц



от 3 ГГц до 5 ГГц



от 5 ГГц до 6 ГГц

< –161 дБмВт,
тип. –165 дБмВт

< –159 дБмВт,
тип. –163 дБмВт

< –155 дБмВт,
тип. –159 дБмВт



< –161 дБмВт,
тип. –165 дБмВт

< –159 дБмВт,
тип. –163 дБмВт

< –155 дБмВт,
тип. –159 дБмВт

< –155 дБмВт,
тип. –159 дБмВт

< –151 дБмВт,
тип. –155 дБмВт

Точка IP3

на частоте 1 ГГц

тип. 15 дБмВт

Фазовый шум

на частоте 500 МГц



отстройка 30 кГц
отстройка 100
 кГц
отстройка 1
 МГц

< –95 дБн (1 Гц)
< –100 дБн (1 Гц)
< –120 дБн (1 Гц)

Детекторы



отсчетов, максимально/минимально-пиковый, автопиковый, среднеквадратический

Погрешность измерения уровня

10 МГц < f ≤ 3,6 ГГц
3 ГГц < f < 3,6 ГГц
3,6 ГГц < f ≤ 6 ГГц

< 1 дБ, тип. 0,5 дБ

< 1 дБ, тип. 0,5 дБ
< 1
 дБ, тип. 0,5 дБ
< 1,5
 дБ, тип. 1 дБ

Следящий генератор (модель .13/.16)

Диапазон частот
Выходная мощность
Динамический диапазон
(режим передачи)





100 кГц < f < 300 кГц
300
 кГц < f < 3 ГГц
3
 ГГц < f < 6 ГГц

от 100 кГц до 3 ГГц
0
 дБмВт (номинал)
> 60
 дБ, тип. 80 дБ
> 70
 дБ, тип. 90 dB

от 100 кГц до 6 ГГц
0
 дБмВт (номинал)
> 60
 дБ, тип. 80 дБ
> 70
 дБ, тип. 90 дБ
> 70
 дБ, тип. 90 дБ

Дисплей



5,7" (14,5 мм) цветной ЖК-дисплей с VGA-разрешением

Габариты

(Ш x В x Г)

233 мм × 158 мм × 350 мм

Масса



4,5 кг
