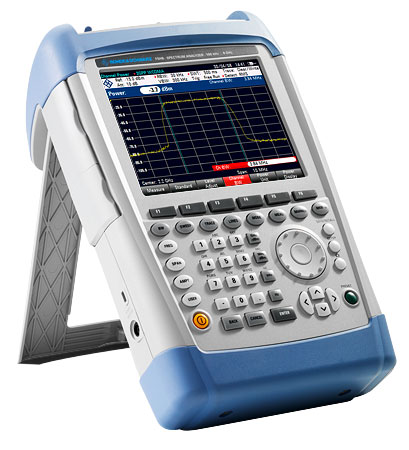

Портативный анализатор спектра R&S®FSH4/8




Цена:
Производитель: Rohde & Schwarz
Файлы:
fsh4,8.pdf

Модели прибора R&S®FSH4/8


Наименование

Код заказа





Портативный анализатор спектра R&S®FSH4 (модель 04)
от 9 кГц до 3,6 ГГц, с предусилителем

1309.6000.04

Портативный анализатор спектра R&S®FSH4 (модель 14)
от 9 кГц до 3,6 ГГц, с предусилителем и следящим генератором

1309.6000.14

Портативный анализатор спектра R&S®FSH4 (модель 24)
от 100 кГц до 3,6 ГГц, с предусилителем, следящим генератором и встроенным КСВН-мостом

1309.6000.24

Портативный анализатор спектра R&S®FSH8 (модель 08)
от 9 кГц до 8 ГГц, с предусилителем

1309.6000.08

Портативный анализатор спектра R&S®FSH8 (модель 18)
от 9 кГц до 8 ГГц, с предусилителем и следящим генератором

1309.6000.18

Портативный анализатор спектра R&S®FSH8 (модель 28)
от 100 кГц до 8 ГГц, с предусилителем, следящим генератором и встроенным КСВН-мостом

Технические характеристики R&S®FSH4/8и

Спектральный анализ



R&S®FSH4

R&S®FSH8

Диапазон частот



модель.04/.14 или .08/.18

от 9 кГц до 3,6 ГГц

от 9 кГц до 8 ГГц

модель.24/.28

от 100 кГц до 3,6 ГГц

от 100 кГц до 8 ГГц

Полоса разрешения

от 10 Гц до 3 МГц

Средний уровень собственных шумов без предусилителя, полоса разрешения = 1 Гц (нормиров.)



от 9 кГц до 100 кГц
(для моделей .04/.14/.08/.18)

<–108 дБмВт, –118 дБмВт (тип.)

<–108 дБмВт, –118 дБмВт (тип.)

от 100 кГц до 1 МГц

<–115 дБмВт, –125 дБмВт (тип.)

<–115 дБмВт, –125 дБмВт (тип.)

от 1 МГц до 10 МГц

<–136 дБмВт, –144 дБмВт (тип.)

<–136 дБмВт, –144 дБмВт (тип.)

от 10 МГц до 2 ГГц

<–141 дБмВт, –146 дБмВт (тип.)

<–141 дБмВт, –146 дБмВт (тип.)

от 2 ГГц до 3,6 ГГц

<–138 дБмВт, –143 дБмВт (тип.)

<–138 дБмВт, –143 дБмВт (тип.)

от 3,6 ГГц до 5 ГГц

<–142 дБмВт, –146 дБмВт (тип.)

от 5 ГГц до 6,5 ГГц

<–140 дБмВт, –144 дБмВт (тип.)

от 6,5 ГГц до 8 ГГц

<–136 дБмВт, –141 дБмВт (тип.)

Средний уровень собственных шумов с предусилителем, полоса разрешения = 1 Гц (нормиров.)



от 100 кГц до 1 МГц

<–133 дБмВт, –143 дБмВт (тип.)

<–133 дБмВт, –143 дБмВт (тип.)

от 1 МГц до 10 МГц

<–157 дБмВт, –161 дБмВт (тип.)

<–157 дБмВт, –161 дБмВт (тип.)

от 10 МГц до 2 ГГц

<–161 дБмВт, –165 дБмВт (тип.)

<–161 дБмВт, –165 дБмВт (тип.)

от 2 ГГц до 3,6 ГГц

<–159 дБмВт, –163 дБмВт (тип.)

<–159 дБмВт, –163 дБмВт (тип.)

от 3,6 ГГц до 5 ГГц

<–155 дБмВт, –159 дБмВт (тип.)

от 5 ГГц до 6,5 ГГц

<–151 дБмВт, –155 дБмВт (тип.)

от 6,5 ГГц до 8 ГГц

<–147 дБмВт, –150 дБмВт (тип.)

Точка пересечения по интермодуляционным составляющим 3-го порядка (TOI)



от 300 МГц до 3,6 ГГц

>10 дБмВт, +15 дБмВт (тип.)

>10 дБмВт, +15 дБмВт (тип.)

от 3,6 ГГц до 8 ГГц

>3 дБмВт, +10 дБмВт (тип.)

Фазовый шум

на частоте 500 МГц





отстройка от несущей 30 кГц

<–95 дБн (1 Гц), тип. –105 дБн (1 Гц)

отстройка от несущей 100 кГц

<–100 дБн (1 Гц), тип. –110 дБн (1 Гц)

отстройка от несущей 1 МГц

<–120 дБн (1 Гц), тип. –127 дБн (1 Гц)

Детекторы

отсчетов, макс/мин пиковый, автопиковый, среднеквадратический

Погрешность измерения уровня



10 МГц < f ≤ 3,6 ГГц

<1 дБ, 0,5 дБ (тип.)

<1 дБ, 0,5 дБ (тип.)

3,6 ГГц < f ≤ 8 ГГц

<1,5 дБ, 1 дБ (тип.)

Дисплей

6,5-дюймовый цветной ЖК с разрешением VGA

Время работы от батарей (без следящего генератора)



R&S®HA-Z204, 4,5 А•ч

до 3 ч

R&S®HA-Z206, 6,75 А•ч

до 4,5 ч

Габариты (Ш × В × Г)

194 мм × 300 мм × 69 мм (144 мм с ручкой для переноски)

Масса

3 кг
