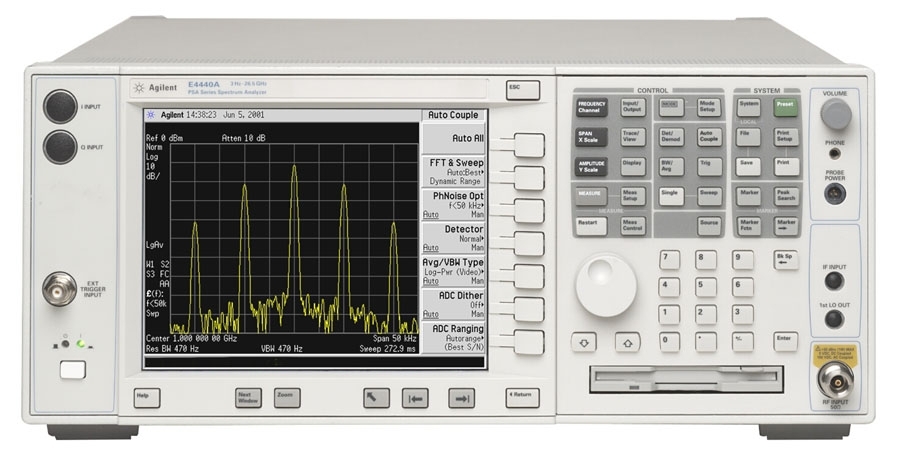

E4448A PSA Agilent анализатор спектра

• Встроенный анализ модуляции с гибкими возможностями
• Полоса анализа 80 МГц
• Возможность измерения электромагнитных помех
• Модели с диапазонами частот от 3 Гц до 50 ГГц (до 325 ГГц с внешним преобразователем)
• Высокая скорость для быстрого поиска побочных составляющих низкого уровня
• Уровень точки пересечения третьего порядка (TOI) + 17 дБм и чувствительность минус 153 дБм обеспечивают широкий динамический диапазон
• Полностью цифровой тракт ПЧ обеспечивает высочайшую точность и линейность

• Открытый вход от 3 Гц до 50 ГГц (До 325 ГГц с внешним преобразователем)
• Скорость измерений
• Время развертки при полосе обзора ≥ 10 Гц от 1 мс до 2000 с
• Время развертки при полосе обзора = 0 Гц от 1 мкс до 6000 с
• Время измерения мощности в соседнем канале ≤ 30 мс (при среднеквадратическом отклонении 0,2 дБ)
• Cкорость обновления данных в местном режиме ≥ 50 измерений в секунду
• Cкорость обновления данных в дист. режиме ≥ 45 измерений в секунду

• Диапазон полос пропускания в режиме свипирования и БПФ от 1 Гц до 3 МГц (с шагом 10%)
• Изменяемое число точек развертки (графика) от 101 до 8192
• Фазовый шум на частоте 1 ГГц
• при отстройке 10 кГц -116 дБс/Гц (-118 дБс/Гц, тип. значение)
• при отстройке 1 МГц -145 дБс/Гц (-148 дБс/Гц, ном. значение)
• при отстройке 10 МГц -156 дБс/Гц (-158 дБс/Гц, ном. значение)

• Средний уровень собств. шума на частотах: от 10 МГц до 3 ГГц -152 дБм (-153 дБм, тип. значение)
• Средний уровень собств. шума на частотах: от 3 ГГц до 20 ГГц -147 дБм (-149 дБм, тип. значение)
• Средний уровень собств. шума на частотах: от 20 ГГц до 26,5 ГГц -143 дБм (-145 дБм, тип. значение)
• Средний уровень собств. шума на частотах: от 26,5 ГГц до 44 ГГц -129 дБм (-132 дБм, тип. значение)
• Средний уровень собств. шума на частотах: от 44 ГГц до 50 ГГц -127 дБм (-130 дБм, тип. значение)
• Средний уровень собственного шума с предусилителем на частотах от 10 МГц до 3 ГГц -165 дБм (-166 дБм, тип. значение)
• Средний уровень собств. шума на частотах: от 44 ГГц до 50 ГГц -127 дБм (-130 дБм, тип. значение)
• Точка компрессии усиления на 1 дБ на частотах от 200 МГц до 3 ГГц +3 дБм (+7 дБм, ном. значение)
• Пределы ослабления вх. аттенюатора -от 0 до 70 дБ с шагом 2 дБ
• Точка пересечения третьего порядка (TOI) в диапазоне от 1,7 до 3 ГГц +17 дБм (+19 дБм, тип. значение)
• Измерение относительного уровня мощности в соседнем канале, система W-CDMA (отстройка 5 МГц)
• динамический диапазон 74,5 дБ, тип. значение
• с коррекцией шума 81 дБ, тип. значение

• Абсолютная погрешность ±(0,24 дБ + неравном. АЧХ)
• Измерения уровня ±(0,06 дБ + неравном. АЧХ), тип. значение
• Неравномерность АЧХ от 3 Гц до 3 ГГц ±0,38 дБ (±0,11 дБ, тип. значение)
• Погрешность измерения частоты (1 ГГц) ± 100 Гц
• Погрешность измерения отн. мощности в соседнем канале, система W-CDMA (отстройка 5 МГц)
• мобильные станции ±0,12 дБ
• базовые станции ±0,22 дБ
