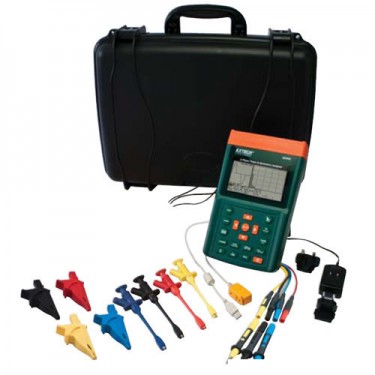

Extech PQ3350 Анализатор мощности и гармоник
Технические характеристики
- Гибкие токовые клещи могут использоваться для охвата шин и пучков проводов
- Большой ЖК-дисплей с подсветкой с функцией отображения до 35 параметров
- Клещи для измерения TRUERMSзначений мощности с отображением гармонических колебаний
- Функция одновременного отображения гармонических колебаний и формы сигнала
- Функция отображения на дисплее формы сигнала со значениями пиков (1024 измерения/ период)
- Функция анализа общих гармонических искажений (THD-F)
- Максимальный ток потребления (MDkW, MW, kVA, MVA) с программируемым периодом
- Регулируемое отношение CT(от 1 до 600) и отношение VT(от 1 до 3000)
- Графическая фазовая диаграмма с параметрами 3-фазной системы
- Отношение неравномерности нагрузки по 3-фазному напряжению или току (VUR, VIR) и коэффициент неравномерности нагрузки (d0%, d2%)
- Расчет несбалансированного тока через нейтральную линию (ln)
- Функция фиксирования 28 импульсных помех (включая Dip(провал уровня сигнала), Swell(выброс) и Outage(перебой)) с программируемым пороговым значением (%)
- Оптически изолированный USBинтерфейс с программным обеспечением для загрузки формы сигнала, параметров мощности и гармонических колебаний
- Использование для однофазной и 3-фазной/ 3-проводной или 4-проводной схемы.
|
Спецификации |
Диапазон |
Базовая точность |
|
Напряжение переменного тока, В (TRUERMS) |
600В |
±(0,5% показаний+5ц) |
|
Сила переменного тока |
Модель PQ3350-1 (1200A) Модель PQ3350-3 (3000A) |
±(0,5% показаний+5ц) ±(0,5% показаний+5ц) |
|
Активная мощность (кВт) |
9,999МВт |
±(1%показаний+8ц) |
|
Кажущаяся мощность (кВА) |
9999кВА |
ВА=В, rms x A, rms |
|
Реактивная мощность (кВАР) |
9999кВАР |
ВАР= sqr (ВА2-W2) |
|
Коэффициент мощности |
От 0,0до +1,00 |
±(1,5%°показаний ±8ц) |
|
Частота |
45-65Гц |
0,1Гц |
|
Фаза |
-180,0°~ 0°~+180,0° |
±1° |
|
Гармонические колебания |
От 1до 99 |
±2% |
|
Коэффициент амплитуды (пик-фактор) |
От 1,00до 99,99 |
±(5%+30ц) |
|
Точность пикового напряжения переменного тока |
|
±(5%показаний+30ц) |
|
Точность пикового значения силы переменного тока |
|
±(5%показаний+30ц) |
|
Энергия активной мощности (кВт/ час) |
От 0 мВт/ ч до 999999 кВт/ ч |
|
|
Энергия реактивной мощности (кВАР/ час) |
От 0,0 кВАР/ ч до 1000 МВт/ ч |
|
|
Регистрация данных |
52428 значений (1 фаза)/ 17476 значений (3 фазы) |
|
|
Размеры/ вес |
257x155x57мм/ 1160 г |
|
