Extech 382100 3-х фазный анализатор мощности/ регистратор данных на 1200А
Технические характеристики:
- Большой, цифровой ЖК-дисплей, хорошо читаемый при солнечном свете, с точечной матрицей и подсветкой;
- Полный системный анализ с использованием до 35 параметров;
- Напряжение (фаза-фаза), напряжение (фаза-земля);
- Ток (фаза-земля);
- KW/KVA/KVAR/PF (фаза);
- KW/KVA/KVAR/PF (система);
- KWH/KVAH/KVARH/PFH (система);
- Угол смещения фазы;
- Высокая точность токоизмерительных клещей с автоматической настройкой диапазона (0,2А-1200А);
- Вход 600В переменного тока с уровнем безопасности Кат III-600В;
- Регулируемое отношение токового трансформатора (CT) и трансформатора напряжения (PT) для системы распределения высокой мощности;
- Функция загрузки до 30000 показаний на съемную карту памяти SD в формате Microsoft Excel;
- Широкий диапазон частоты измерений (от 2 секунд до 2 часов);
- Удобное для пользователя экранное меню;
- Удобная форма прочного корпуса многокомпонентной формовки;
- Перенос данных с прибора на ПК с использованием программного обеспечения Excel и регистрация показаний с карты памяти SD (прилагается).
Сфера применения:
- Оценка качества электроэнергии;
- Установка двигателей / генераторов;
- Контроль энергопотребления.
| Спецификации | Диапазон | Базовая точность |
|---|---|---|
| Напряжение переменного тока (TRUE RMS) | 600,0В | +(0,5% показаний+0,5 В) |
| Переменный ток | 1200А | +(0,5% показаний+0,5 А) |
| Активная мощность (МВт) | 9,999МВт | +(1,0% показаний+0,08 кВт) |
| Кажущаяся мощность (МВА) | 9,999МВА | +(1,0% показаний+0,08 кВА) |
| Реактивная мощность (МВАР) | 9,999 МВАР | +(1,0% показаний+0,08 кВАР) |
| Коэффициент мощности | 0,00-1,00 | +0,04 |
| Диапазон частот | 45Гц-65Гц | +0,1Гц |
| Фаза | От -180° до +180° | +1° |
| Энергия активной мощности (МВтч) | 0,0 кВтч-9,999 МВтч | +(2,0% показаний+0,08 кВтч) |
| Энергия кажущейся мощности (МВАч) | 0,0 кВАч-9,999 МВАч | +(2,0% показаний+0,08 кВАч) |
| Энергия реактивной мощности (МВАРч) | 0,0 кВАРч-9,999 МВАРч | +(2,0% показаний +0,08 кВАРч) |
| Регистрация данных | 60000 показаний (карта памяти SD 2 ГБ) | |
| Размеры | 225х125х64 мм | |
| Вес | Прибор: 1049 г; Клещи: 522 г | |

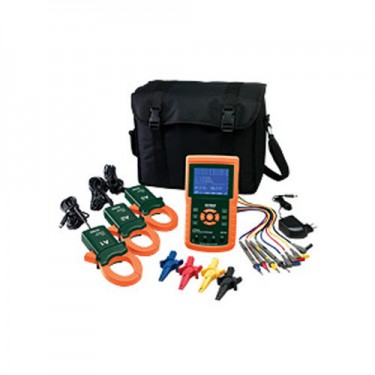

В комплект поставки входит:
- 3-ое токоизмерительных клещей;
- 4-е вывода для измерения напряжения с зажимами типа «аллигатор»;
- 8 батарей типа АА;
- карта памяти SD;
- универсальный адаптер переменного тока (от 100 до 240В) и футляр.
