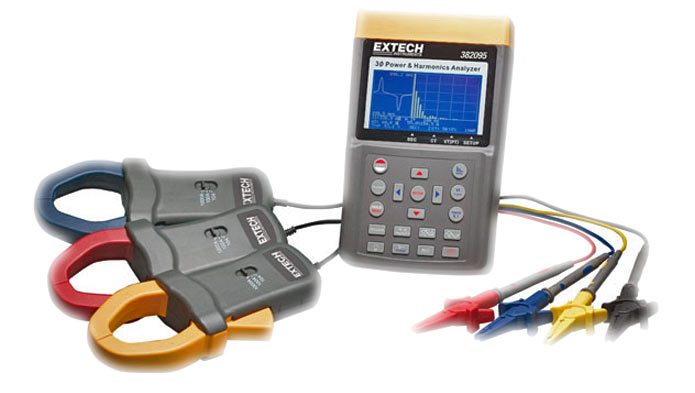

Extech 382096 3-х фазный анализатор мощности и гармоник на 1000А (3000A
Технические характеристики:
- Большой ЖК-дисплей с подсветкой, позволяющий просматривать на одном экране до 35 параметров;
- Функция True RMS для измерения мощности клещами и одновременного отображения гармоник на дисплее (в порядке от 1 до 99);
- Одновременное отображение гармоник и формы сигнала;
- Отображение сигнала с указанием пиковых значений (1024 значения/период);
- Анализ полного коэффициента гармоник (THD-F);
- Отображение значений активной мощности (кВт), полной мощности (кВА), реактивной мощности (кВАР) и коэффициента мощности;
- Измерение и кВтч кВАРч;
- Максимальная нагрузка (MDkW, МВт, кВА, МВА) с возможностью задать период;
- Измерение силы тока и напряжения;
- Регулируемый коэффициент СТ (от 1 до 600) и VT (от 1 до 3000);
- Представление данных в виде диаграмм;
- Соотношение несимметричных напряжения или тока (VUR, VIR) и коэффициент несимметричности (d0%, d2%);
- Калькуляция значений несимметричного тока через нейтральную линию (In);
- Улавливание 28 переходных явлений (включая провалы, выбросы и перебои) с программируемым порогом (%);
- Регистратор позволяет фиксировать до 52428 значений в 1-о фазных 2-х проводных приборах и 17476 в 3-х фазных 4-х проводных приборах;
- Оптически изолированный интерфейс RS-232 с программным обеспечением для загрузки величины сигналов, питания и гармоник;
- Категория III-1000V, одобрен СЕ; 1 год гарантии;
- Опционально: токоизмерительные клещи на 100А (382097) с размером захвата 30мм или гибкие токоизмерительные клещи на 3000А (382098).
| Спецификации | Диапазон | Базовая точность |
|---|---|---|
| ACV (True RMS) | 600 В | ±0,5% показаний |
| ACA (True RMS) | 100 A,1000 A, 3000 A | ±0,5% показаний |
| Активная мощность (кВт) | 9,999 MВт | ±1% показаний |
| Полная мощность (кВА) | 9999 кВA | VA=Vrms x Arms |
| Реактивная мощность (кВАР) | 9999 кВАР | VAR=sqr (VA2-W2) |
| Коэффициент мощности | 0,0 - +1,00 | 0,1Hz |
| Частота | 45 – 65 Гц | ±1° |
| Фаза | -180,0° – 0° - +180° | ±2% |
| Гармоника | 1 - 99 | ±5% |
| Коэффициент амплитуды | 1,00 – 99,99 | - |
| Точность пикового напряжения АС | ±(5% показаний +30 d) | - |
| Точность пикового тока АС | ±(5% показаний +30 d) | - |
| Энергия активной мощности (кВтч) | 0 мВтч – 999,999 кВтч | - |
| Энергия реактивной мощности (кВАРч) | 0,0 кВАРч – 1000 MВтч | - |
| Регистрация данных | 52428 значений (1Р2W)/17476 значений (3P4W) | |
| Гарантия/СЕ | 1 год / СЕ одобрен | |
| Размеры | Прибор: 257 x 155 x 57 мм; Клещи: 55 мм, шина 64х24 мм | |
| Вес | Прибор: 1160г, клещи: 600г | |
В комплект поставки входят:
- 3 токоизмерительные клещи на 1000А;
- 4 контрольных вывода с зажимами типа «крокодил»;
- 8 батареек АА;
- Адаптер АС;
- Программное обеспечение;
- Кабель для подключения к ПК и футляр.
